适配Φ48脚手管的起重葫芦行走台车结构设计

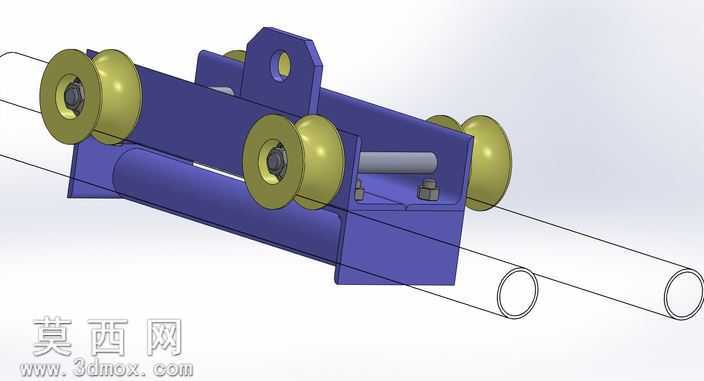

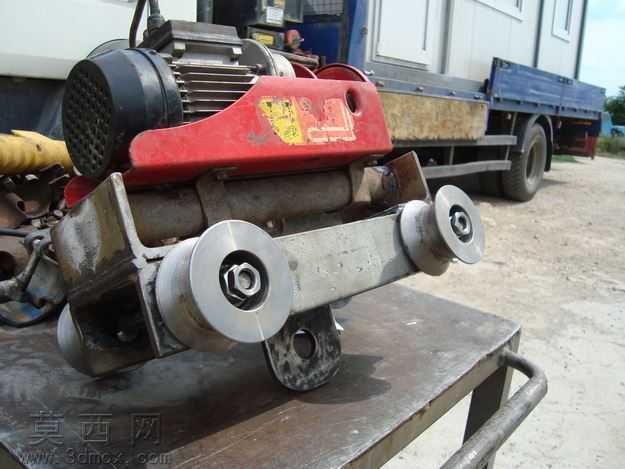

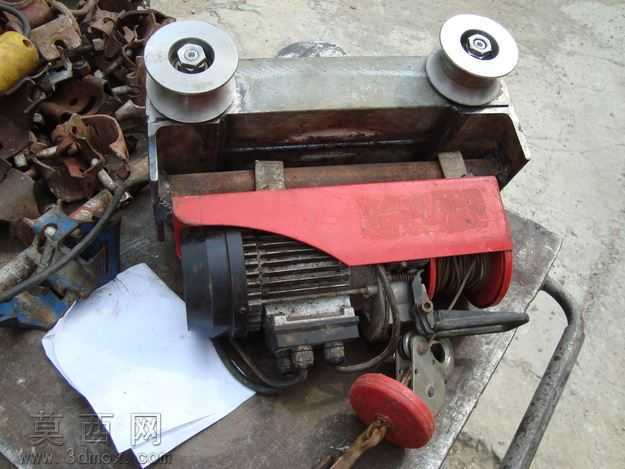

本作品为适配Φ48脚手管轨道的葫芦行走台车三维模型，采用SolidWorks完成全参数化建模与装配校验，建模过程中严格遵循起重行走机构的设计规范，对每一处配合公差、结构间隙都做了对应参数约束，确保模型可直接用于工程参考与二次修改。模型整体采用框架式承载结构，主体承载架选用型钢焊接式结构设计，在三维建模时对架体的折弯、开孔、焊接贴合面都做了精细化处理，还原了实际加工的工艺特征，避免了理想化建模带来的结构失真。行走滚轮组件采用双侧缘槽轮结构，轮槽弧度精准匹配Φ48脚手管的外圆轮廓，建模时对滚轮的轴承安装位、轴孔配合、轮缘导向面都做了细节刻画，滚轮与架体之间通过销轴实现铰接固定，销轴端部的锁紧螺栓、防松垫片等标准件均按照国标参数完成建模装配，还原了真实的装配逻辑。架体中部设置有葫芦挂载吊耳，吊耳位置经过受力优化，处于台车整体的重心垂线上，避免行走过程中出现偏载卡滞问题，吊耳的开孔尺寸、板厚参数都按照起重承载要求做了对应设计，建模时对吊耳与主架体的焊接贴合处做了焊缝特征添加，提升模型的真实感。模型渲染阶段，对主体承载架赋予了深蓝色金属漆材质，还原了起重设备常用的涂装效果，对行走滚轮赋予了耐磨尼龙材质，呈现出半哑光的黄绿色工程塑料质感，对销轴、螺栓等标准件赋予了镀锌金属材质，区分不同部件的材质属性，同时添加了柔和的环境光与方向光，清晰展现出架体的结构层次、滚轮的轮廓细节以及各部件的装配关系。设计过程中重点考虑了台车在脚手管轨道上的行走稳定性，通过合理布置四组滚轮的间距，确保台车在单根或双根脚手管上都能平稳行走，轮缘的高度设计既可以防止脱轨，又不会与脚手管的连接扣件产生干涉，架体下方预留了足够的葫芦挂载空间，可适配常规规格的手拉葫芦或电动葫芦安装使用，整体结构紧凑，承载受力路径清晰，所有部件均为常见机加工与标准件，具备良好的加工可行性与实用价值。
