四柱式冲压工装模具结构设计

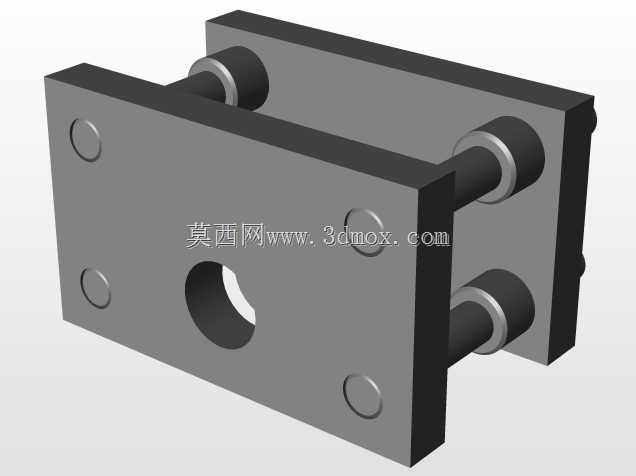

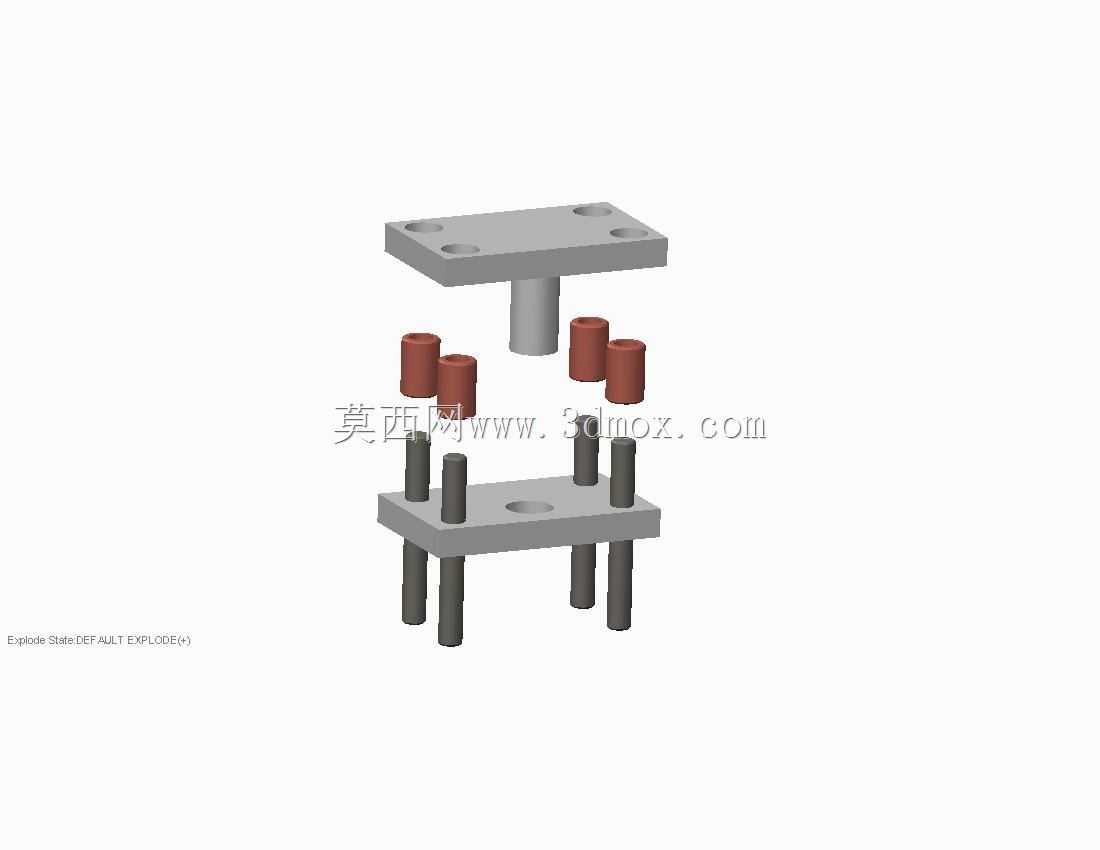

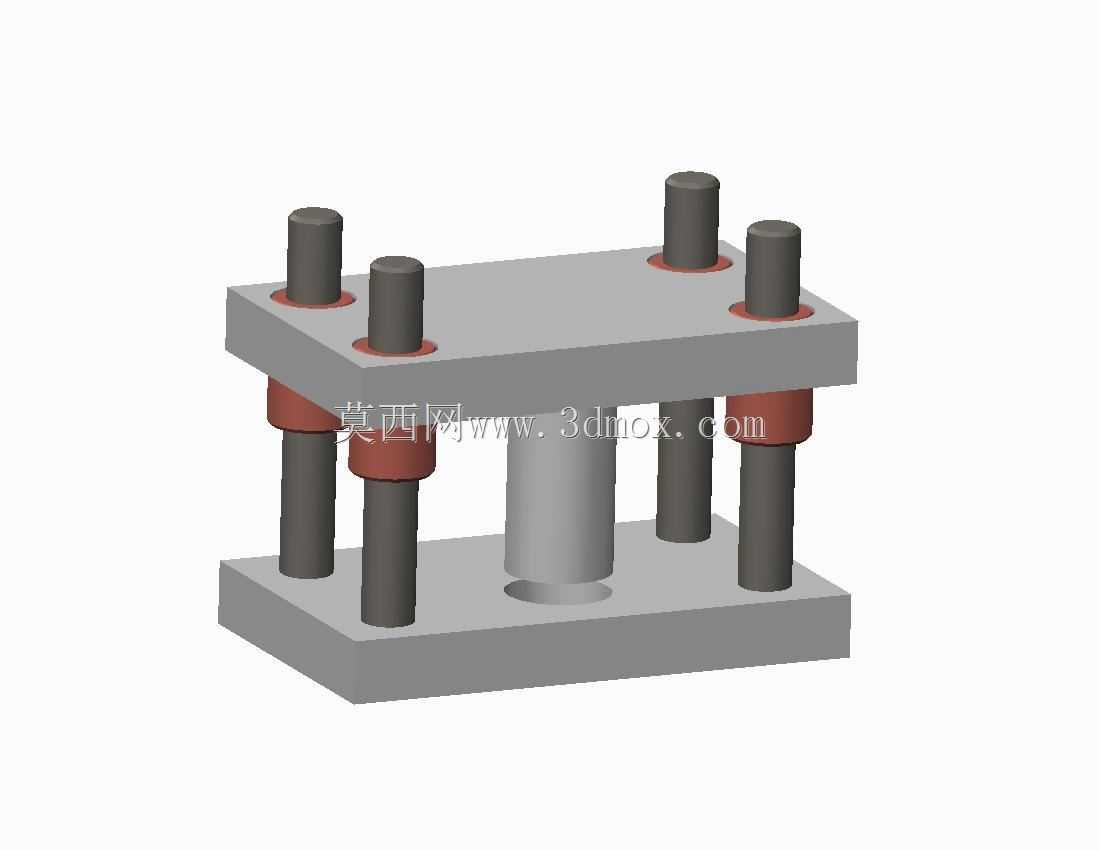

这套四柱导向的冲压工装结构，主要适配小吨位开式压力机的工位安装需求，日常多用于小型五金件的落料、冲孔、浅拉伸类冲压工序，在五金加工车间的批量小件生产场景中适配性极强，能覆盖电子五金、家电小配件、汽车小冲压件等多类产品的加工需求。从结构设计逻辑来看，整套工装采用上下模座搭配四根独立导柱的导向形式，导柱配套铜合金导套做滑动导向，导套与上模座的安装位设置了台阶式定位结构，能保证反复开合模过程中的导向精度，避免合模时出现凸凹模错位啃模的问题，导柱与下模座采用过盈压装的固定方式，装配时需保证四根导柱的垂直度公差控制在0.02mm以内，才能保证长期冲压作业的精度稳定性。上下模座之间设置的弹性缓冲元件，主要承担卸料、压料的功能，冲压作业时上模随压力机滑块下行，弹性元件先接触坯料完成预压紧，避免冲压过程中坯料出现窜动移位，冲压完成后滑块上行时，弹性元件提供复位弹力将箍在凸模上的工件或废料脱出，保证连续作业的顺畅性。中间的成型工作部件可根据实际加工需求更换凸凹模镶块，无需更换整套模座，能大幅降低多品种小批量生产时的工装制造成本。从安装边界来看，下模座的底面为全平面加工，可直接通过T型螺栓、压块固定在压力机工作台面，上模座的模柄位置适配常规小吨位压力机的滑块安装孔，安装时需调整模座与滑块的平行度，保证合模时间隙均匀。整套结构的导向行程覆盖常规小型冲压件的开模高度需求，导柱的有效导向长度大于凸模进入凹模的深度，能保证合模全程都有可靠导向支撑，避免出现导柱脱套的安全隐患。日常维护时只需定期给导柱导套配合面加注润滑脂，检查弹性元件的预紧力是否均匀，就能保证长期稳定的冲压精度，这类标准化的模架结构也是冲压工装设计中最常用的基础结构形式，建模时所有安装孔位、配合尺寸都遵循冲压模具的设计规范，可直接在此基础上修改工作部件尺寸适配具体加工需求。
