手动 Arbor 刀杆式小型压力机结构设计

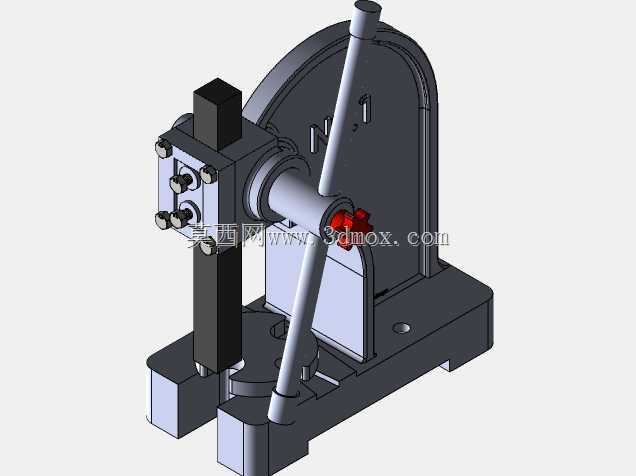

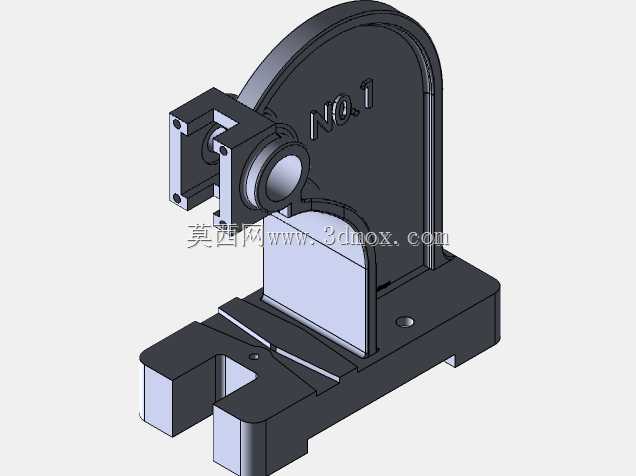

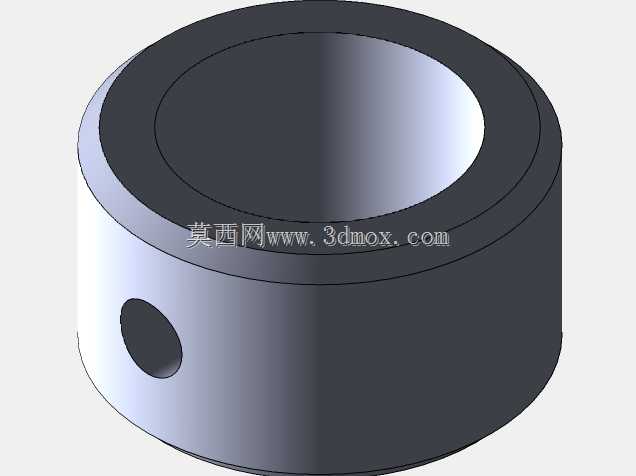

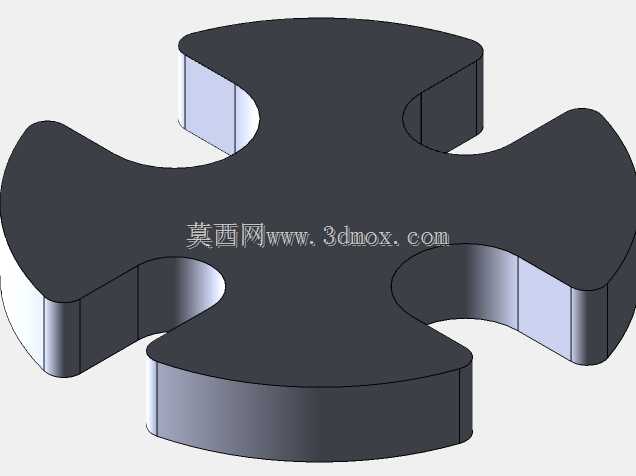

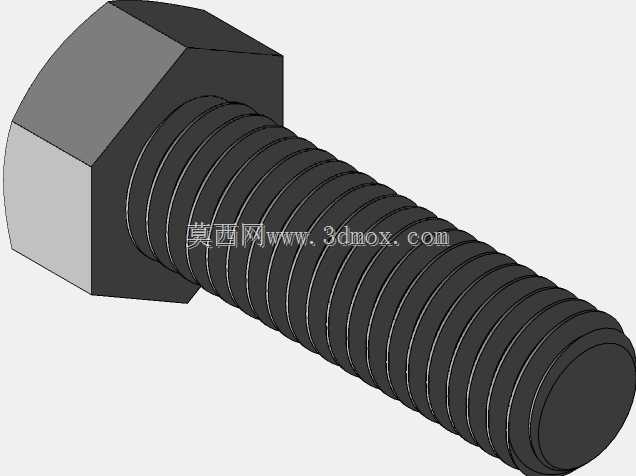

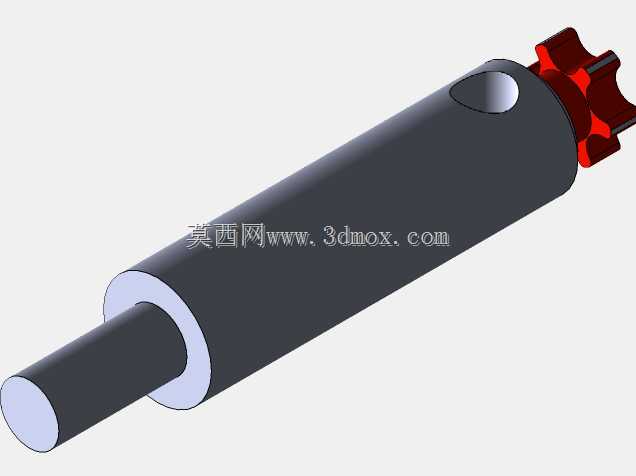

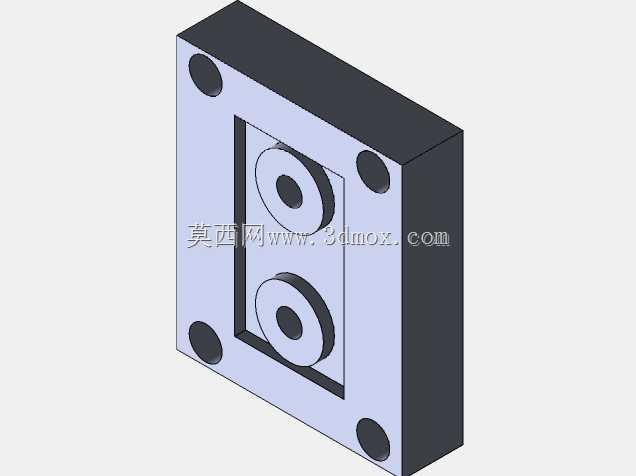

这款手动刀杆压力机主要面向小批量零件加工、维修工位的轻载压装作业场景，在五金维修、小型零件装配、试样冲裁等场景中应用广泛，无需外接动力源，依靠人力驱动即可完成小吨位的压装、冲孔、铆接、校直工序，适合没有气源、电源配套的零散作业场景，也常作为生产线旁的辅助工装，用来完成轴承小过盈压装、销钉压入、薄料冲裁这类对压力要求不高但需要稳定施压的工序。从结构设计来看，整机采用立式悬臂布局，底座为整体铸铁式安装平台，预留了T型槽安装位，可直接固定在工作台面上，也可通过底部螺栓孔锁附在专用机架上，安装边界的底座长宽尺寸适配常规钳工工作台的安装间距，不需要额外改造工位台面。核心的施压机构采用刀杆式直动压头结构，通过偏心轮带动压杆做垂直直线运动，相比螺杆式手动压机，该结构的施压行程更短，回程速度更快，操作时扳动手柄即可带动偏心轴转动，将手柄的摆动扭矩转化为压杆的垂直下压力，压头部位设置了快换接口，可根据作业需求更换平压头、V型压头、冲裁头等不同工装头，适配不同的作业需求。设计时特意将手柄的操作力控制在单人可轻松操作的范围内，通过偏心轮的增力比匹配，在手柄末端施加常规人力即可输出满足轻载作业的压装力，同时在压杆侧部设置了锁紧旋钮，可在压头下行到指定位置时锁定行程，避免长时间施压时操作人员持续发力。机身的侧板采用整体式加厚钢板结构，连接部位均采用圆柱销定位+螺栓锁附的装配方式，保证长期施压时机身不会出现形变偏移，压杆与导向套之间采用铜套滑动配合，间隙控制在合理范围内，既保证压杆上下运动的顺畅度，又避免压头出现径向晃动，保证压装精度。整机的重心落在底座中心范围内，即使满行程施压也不会出现倾翻风险，无需额外加装配重块，占用工位空间小，移动搬运也较为方便，适合多工位流转使用。
