U型安装座滑动限位组件结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265602
  • U型安装座滑动限位组件结构设计
  • U型安装座滑动限位组件结构设计

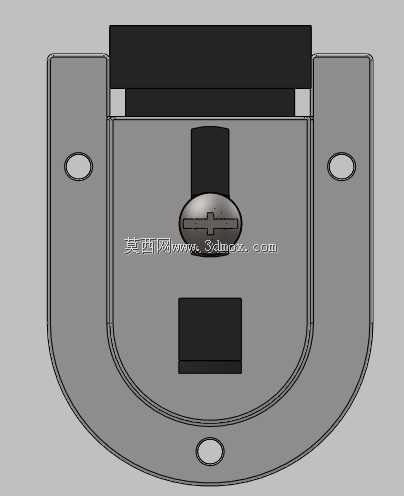

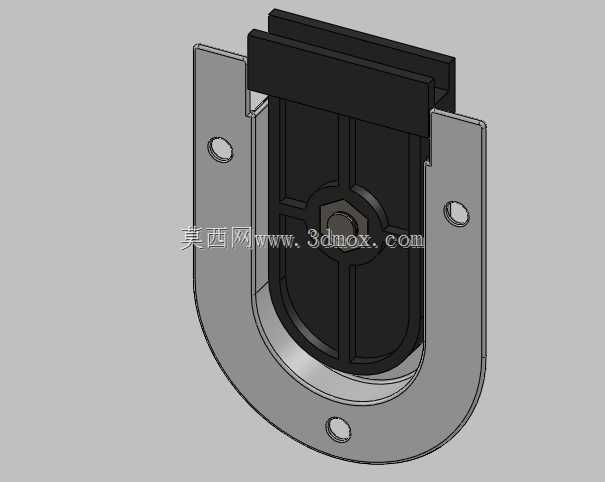

该构件主要应用于需要直线滑动限位、柔性缓冲的设备连接场景,常见于输送线侧边挡停机构、小型设备舱门阻尼定位、工装夹具的行程限位部位,可在有限安装空间内实现滑动件的定向移动与末端限位,避免运动部件超程脱开。从结构设计来看,外层U型金属支架采用折弯成型工艺,三个安装孔分别布置于U型的两个直臂端部与圆弧底端,安装孔位的间距经过匹配校核,可适配常见的型材安装面或设备钣金立面,安装时通过螺栓穿过孔位完成固定,支架的U型内腔宽度与内嵌滑动件的侧边间隙控制在0.2mm以内,既保证滑动顺畅无卡滞,又避免横向窜动影响定位精度。内嵌的黑色滑动主体采用加强筋布局设计,中心设置六角螺栓安装位,可将滑动件与外部被导向部件刚性连接,滑动主体的外形与U型支架内腔轮廓完全贴合,沿支架内腔滑动时,两侧边与支架内壁全程接触导向,底部圆弧段与支架底端圆弧匹配,可实现滑动行程末端的软接触,避免硬碰撞产生的噪音与构件损伤。设计过程中优先考虑了安装边界的适配性,U型支架的外轮廓宽度、直臂长度均控制在紧凑尺寸范围内,可在狭窄的设备内部空间完成布置,不需要额外预留过大的操作空间,安装时仅需从正面锁紧固定螺栓即可完成装配,后期维护拆卸也无需拆解周边相邻构件。滑动件的行程长度由U型支架的直臂长度决定,可根据实际使用需求调整直臂尺寸来适配不同的行程要求,构件整体没有复杂的异形曲面,加工难度低,金属支架可采用普通冷轧钢板折弯后镀锌处理,具备基础的防锈能力,适配多数工业车间的使用环境,内嵌滑动件可采用耐磨工程塑料注塑成型,自身具备自润滑特性,长期往复滑动不需要额外加注润滑脂,减少后期维护工作量。在实际选型使用时,需要注意安装面的平面度误差不超过0.1mm,避免支架安装后产生形变导致滑动卡滞,中心连接螺栓的锁紧扭矩需要控制在合理范围,避免扭矩过大压裂滑动主体的加强筋结构,该构件可单独作为限位模块使用,也可多个组合使用实现多点位的滑动定位,适配不同的设备布局需求。
