变径过渡式法兰连接接头结构设计

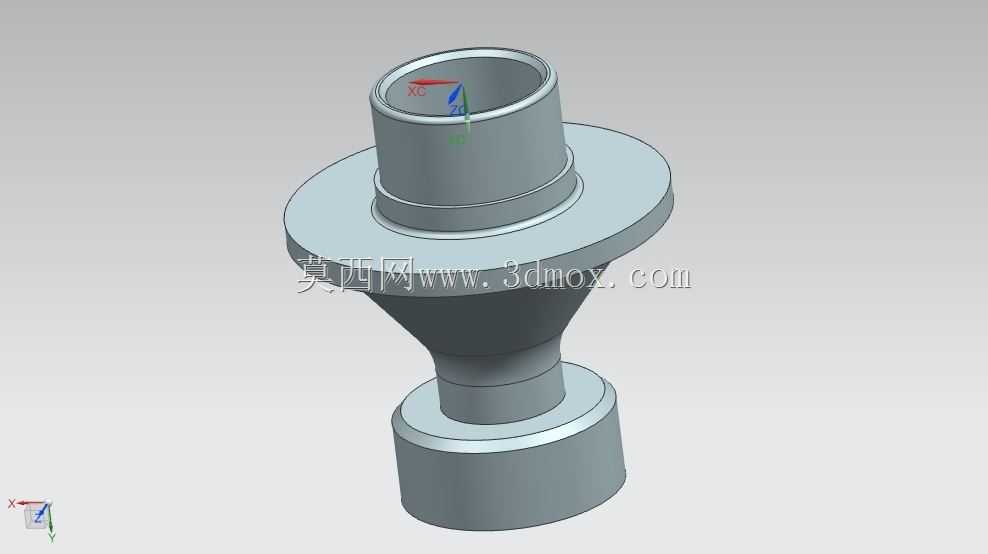

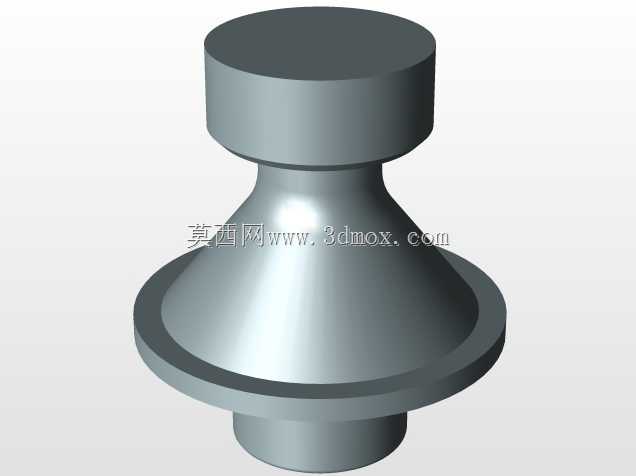

这类变径过渡接头在流体输送管路系统中承担着不同通径管路的对接功能，常见于液压泵站油路、气动控制回路、低压给排水管路以及小型化工介质输送场景中，核心作用是消除不同管径管路对接时的通径突变问题，降低介质流经变径位置时的局部阻力损失，同时通过中部的法兰盘结构实现接头在设备面板、安装支架上的轴向定位，避免管路运行过程中因介质压力波动、设备振动出现接头移位、密封失效的问题。从结构设计逻辑来看，接头整体采用三段式同轴布局，上端为小直径直插式接口，外壁预留了环形密封槽位，安装时可搭配O型密封圈或者卡套结构实现与上端小管径管路的静密封，接口端面做了倒角处理，既方便管路装配时的导向导入，也能去除机加工后的锐边，避免安装过程中割伤密封件。中部的法兰盘为圆盘式结构，盘面厚度根据额定工作压力做了匹配设计，盘面上可根据实际安装需求开设螺栓过孔或者直接采用卡箍压紧的方式实现固定，法兰盘上下端面均设计了退刀槽，既方便机加工时的刀具退刀，也能在安装时让密封垫片有足够的压缩形变空间，保证连接位置的密封可靠性。法兰盘向下为锥形过渡段，锥面采用平滑的圆弧过渡衔接上下不同直径的腔体，避免直角结构带来的应力集中问题，同时锥形的流道设计能让介质在通径变化过程中保持平缓的流速变化，减少湍流、气蚀现象的发生概率，延长接头的使用寿命。下端为大直径接口，结构与上端接口保持一致的同轴度要求，接口外壁同样预留密封结构安装位，可对接大管径的硬管或者软管组件。整个零件的外形尺寸设计充分考虑了安装边界约束，法兰盘的外径大于上下两端接口的直径，安装时法兰盘可直接贴合在安装面板的表面，不需要额外设计定位挡圈，上下接口的伸出长度根据常规管路的安装深度做了标准化设计，既保证管路插入后有足够的接触长度保证连接强度，也不会因为伸出过长导致装配时与周边其他零部件产生干涉。建模过程中所有回转面均采用同轴度约束，密封槽的尺寸公差按照常用密封件的安装公差带做了预留，锥形过渡段的壁厚保持均匀一致，避免注塑或者机加工过程中出现缩痕、壁厚不均导致的强度不足问题，零件的所有棱边均做了微小的倒角处理，去除加工毛刺，方便后续的表面处理以及装配操作。
