板料下料用简易冲压工装结构设计

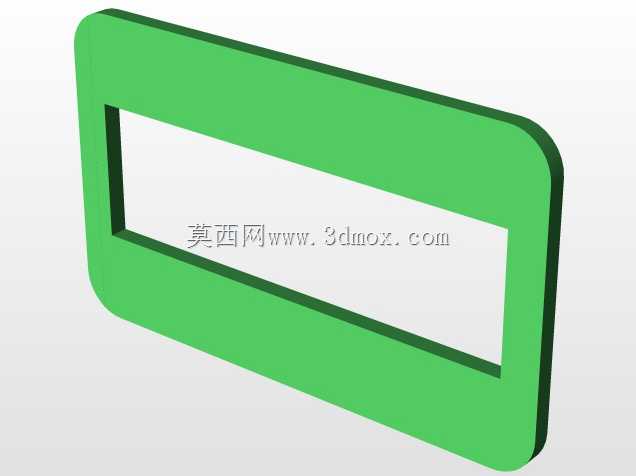

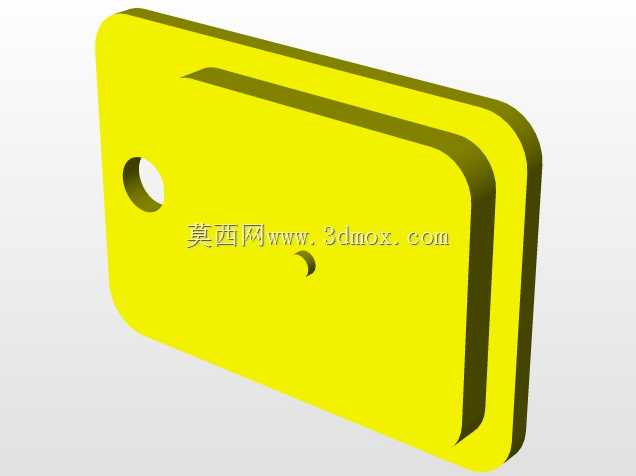

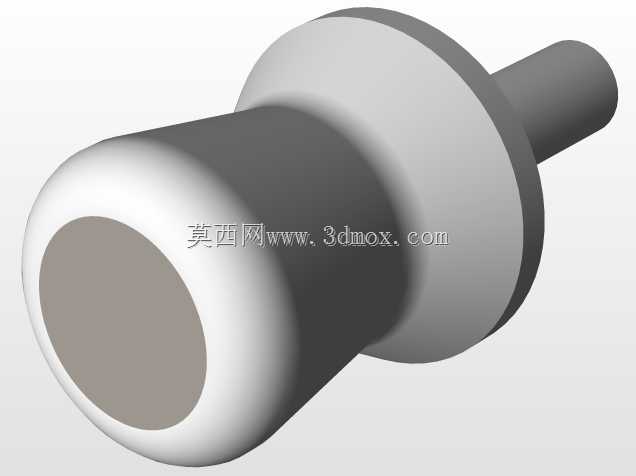

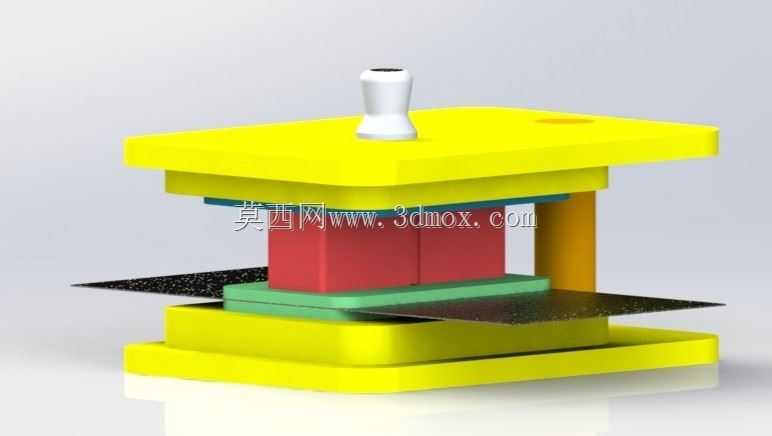

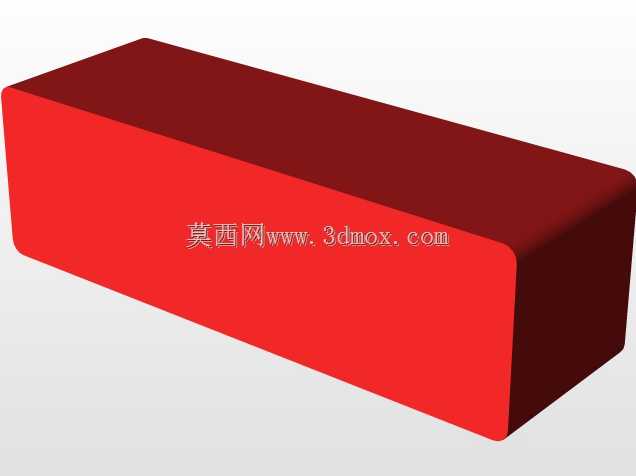

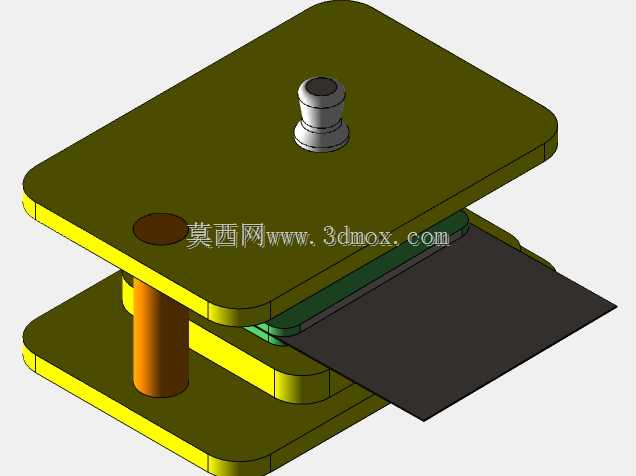

这套冲压工装主要面向小型五金件加工场景下的薄板下料工序，适配常规冲床设备的安装接口，可直接固定在普通开式压力机的工作台面完成板料冲切作业，无需额外定制专用连接基座。从结构分层来看，整套工装采用上下模分体式设计，上部模柄采用标准圆柱结构，可直接插入压力机滑块的模柄孔完成锁紧固定，模座部分采用加厚黄色工程防护层包裹，既可以降低冲压作业时的磕碰损伤，也能避免金属模座直接外露造成的操作人员划伤风险。中间工作区域设置红色的凸模固定块与绿色的卸料板结构，凸模刃口根据下料轮廓做了对应硬化处理，刃口垂直度控制在0.02mm以内，冲切0.5-2mm厚度的冷轧钢板、镀锌板时可保证断面毛刺高度小于0.1mm，满足常规五金冲压件的断面质量要求。卸料板采用弹性连接结构，冲压完成后可自动箍住板料完成脱料，避免板料随凸模上行造成的取料困难，下部凹模座设置了精准的定位挡边，操作人员放置板料时可直接靠紧挡边完成定位，无需额外划线找正，单工序冲切作业的辅助时间可缩短40%以上。设计过程中特意控制了上下模的闭合高度，整体闭合高度适配16吨及以上吨位的普通开式压力机参数范围，安装时无需调整压力机的最大闭合高度即可直接装夹使用，模座四周预留了标准的U型压块槽，可配合常规压块完成快速固定，整套工装的外形尺寸控制在300mm见方以内，占用工作台面空间小，小型加工车间的压力机设备均可兼容使用。日常使用时只需定期检查刃口磨损情况，及时打磨刃口即可维持冲切精度，上下模的导向依靠对角设置的导向柱完成，导向间隙控制在0.01mm以内，可保证连续冲切过程中凸凹模不会发生啃模问题，适配小批量多品种的薄板下料作业场景，相比大型复合模具成本更低，换模时间更短，适合小型五金加工车间的零散下料工序使用。
