适配ALUNAR M508的旋转式PLA线轴固定支架

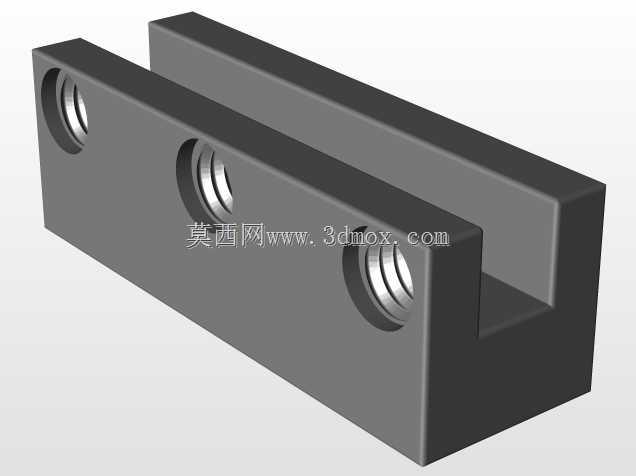

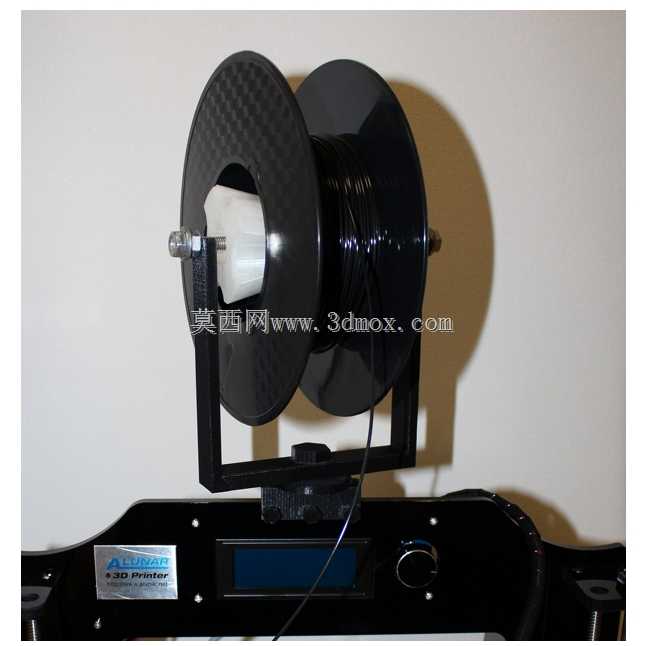

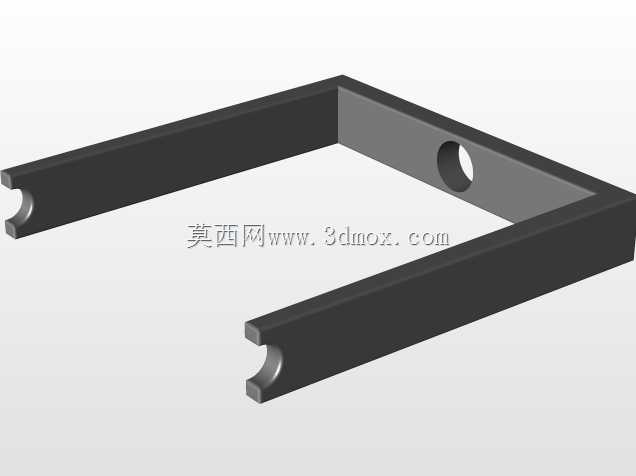

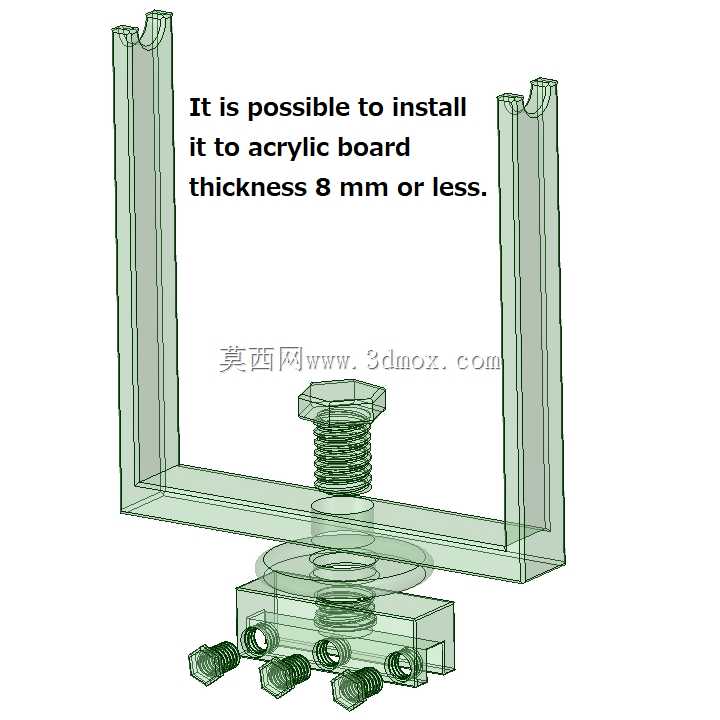

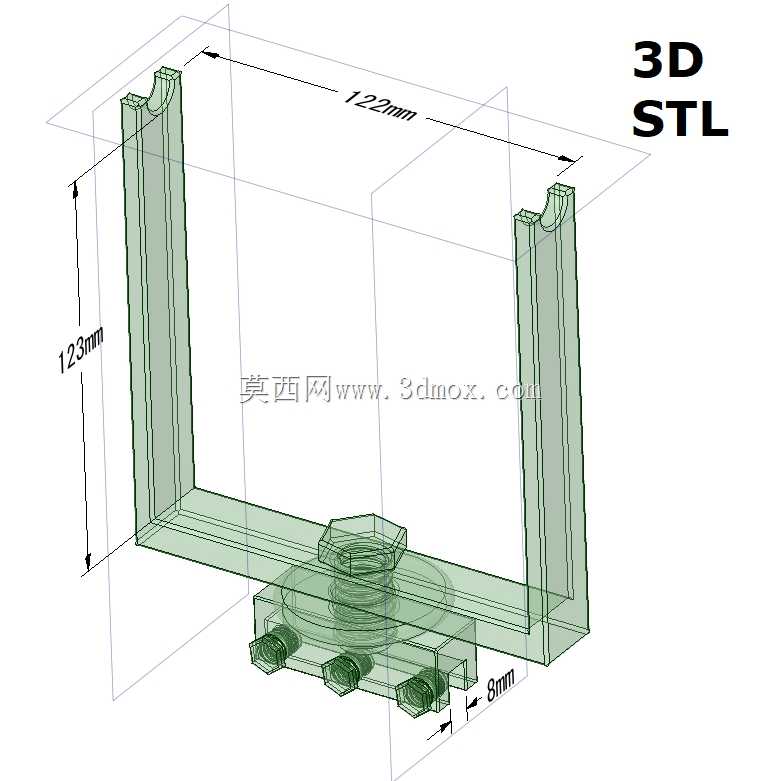

在桌面级FDM 3D打印的日常作业场景里，耗材线轴的放置状态直接影响送丝稳定性，不少入门级机型出厂未配置独立的顶部料架，或是原配料架仅能实现简单承托，无法适配耗材送料过程中的扭转释放需求，这款旋转式线轴支架正是针对ALUNAR M508机型的安装空间设计的配套固定结构。从实际使用场景来看，PLA耗材在料盘上缠绕时会自带一定的内应力，当送丝路径与料盘出线角度存在偏差时，持续送丝过程中耗材会产生轴向扭转，轻则导致送丝阻力波动出现打印层厚不均，重则会出现耗材扭结卡滞造成打印断料，这款支架的核心设计思路就是通过可旋转的承托结构，让线轴能够随耗材出线方向自适应转动，抵消送丝过程中的扭转应力。结构设计上，支架采用框式承托主体，两侧设置同轴的支撑轴位，线轴套入后可绕轴顺畅转动，底部设置与M508机型顶部安装位匹配的固定基座，无需额外打孔改造即可直接卡装在设备顶部的原有安装点位，安装边界完全贴合M508顶部的轮廓尺寸，不会遮挡设备顶部的显示屏与操作旋钮，也不会超出设备机身的外廓尺寸，避免日常移动设备时发生磕碰。支撑轴的直径适配常规1kg规格PLA线轴的中心孔尺寸，轴端设置限位结构防止线轴在转动过程中从轴位滑脱，框体的内侧宽度匹配标准线轴的厚度，既不会因间隙过大导致线轴转动时左右窜动，也不会因间隙过小造成线轴转动卡滞。实际使用时，线轴放置在支架上后，出线方向可随打印头的移动随动旋转，耗材从线轴引出后能以顺畅的弧度接入送丝机构，大幅降低送丝路径的阻力波动，尤其在长时间连续打印大尺寸模型时，能够避免因耗材扭转累积造成的送丝故障。支架的整体结构采用轻量化设计，在保证支撑强度的前提下尽可能减少自身重量，不会给设备顶部带来额外的负载压力，安装后整体重心与设备原有重心重合度高，不会影响设备运行时的稳定性。
