钣金结构钢板夹持固定工装构件

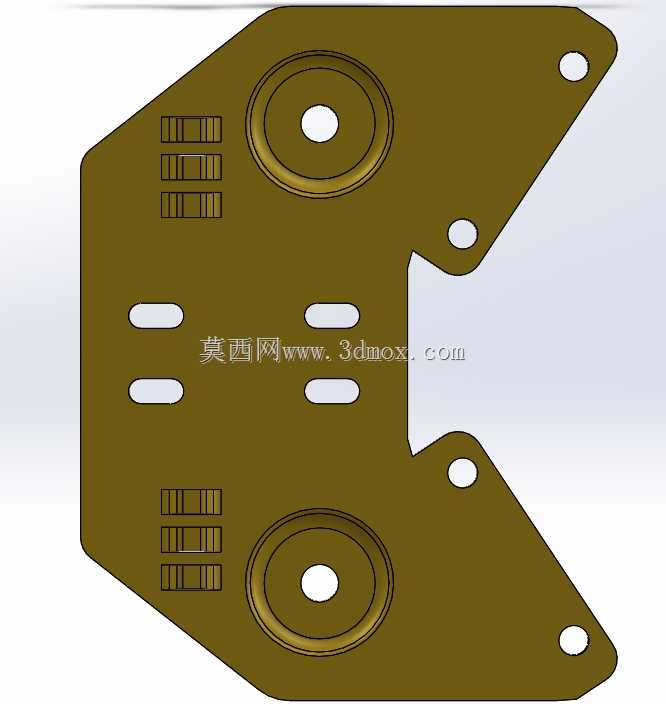

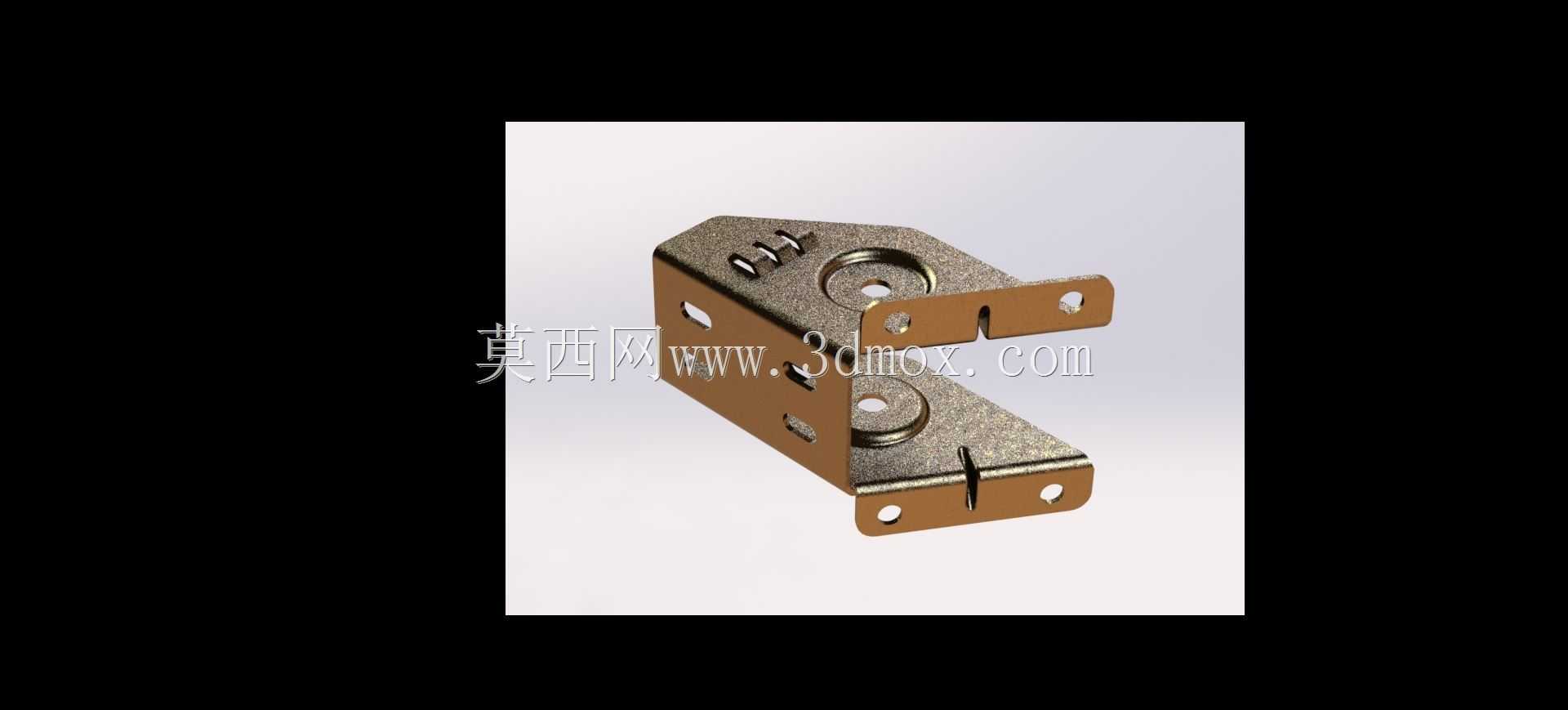

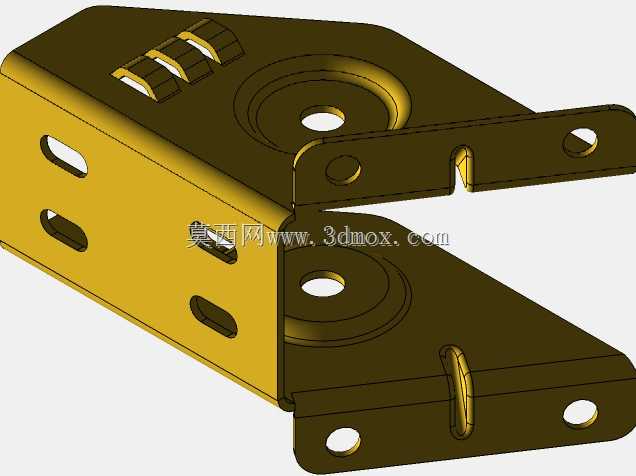

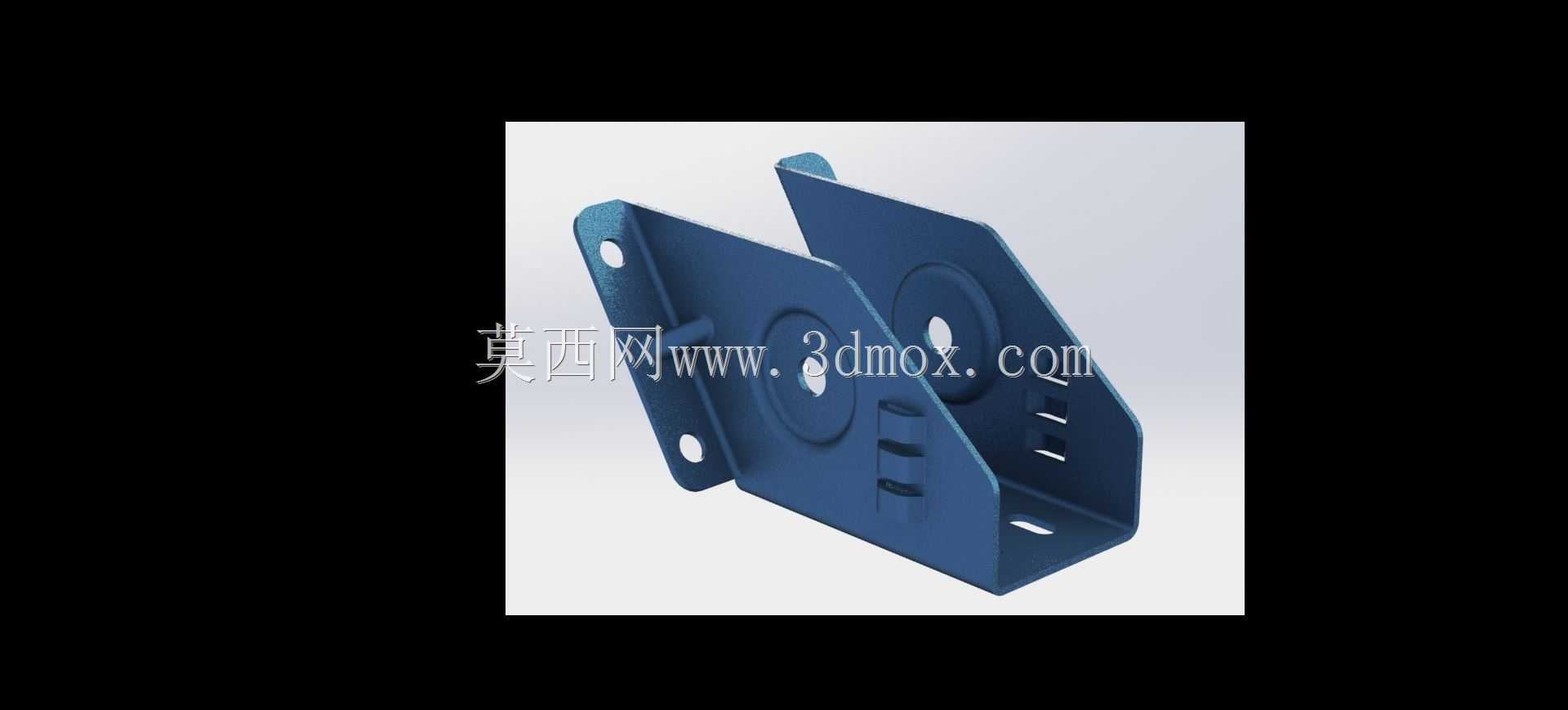

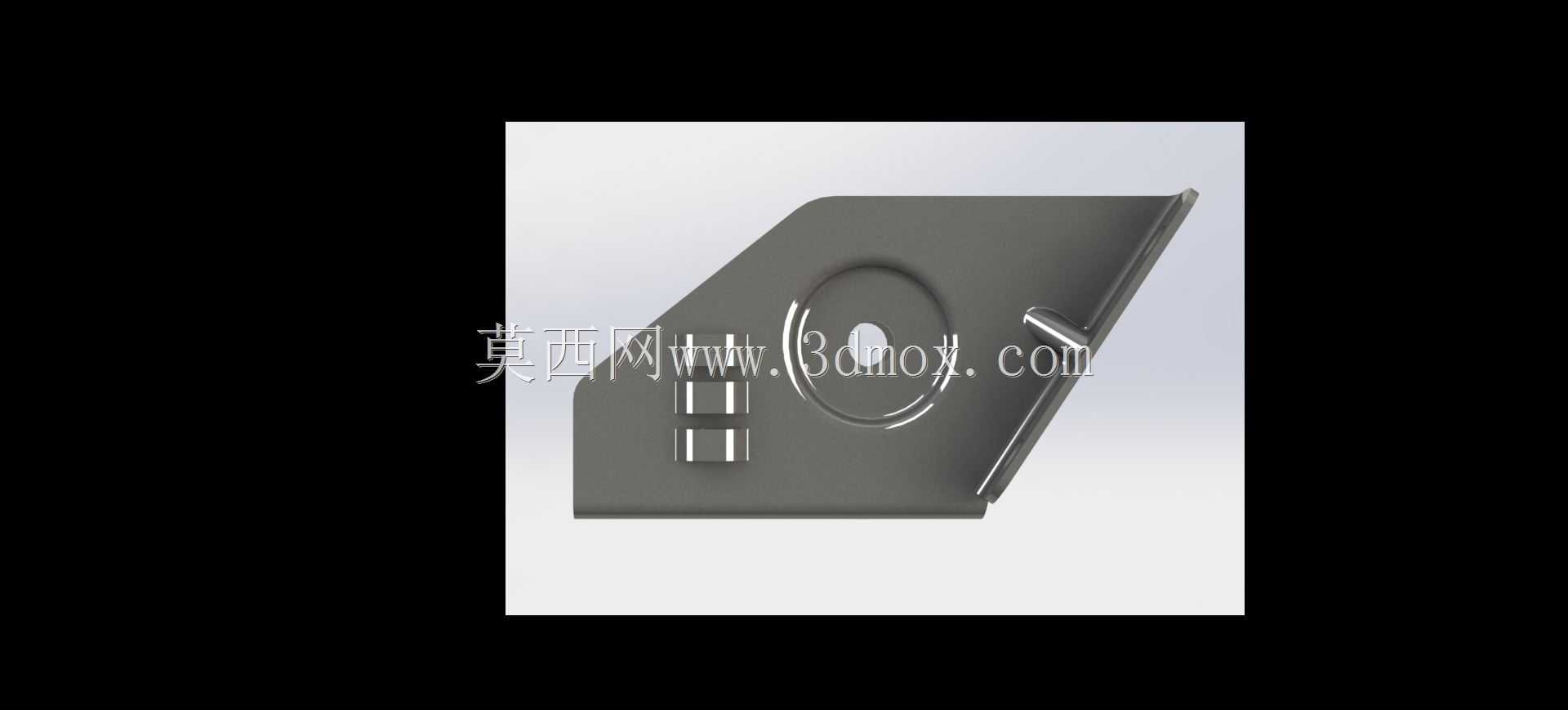

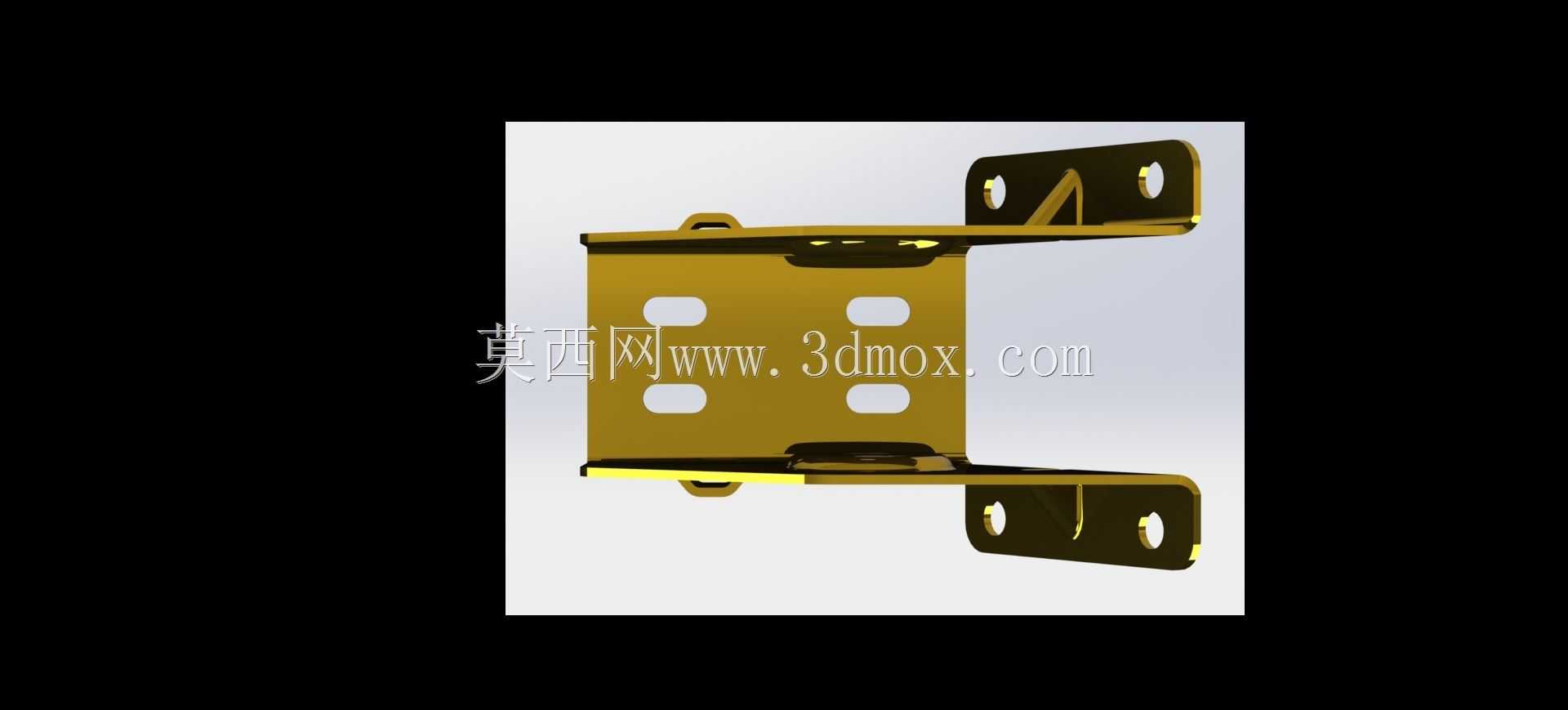

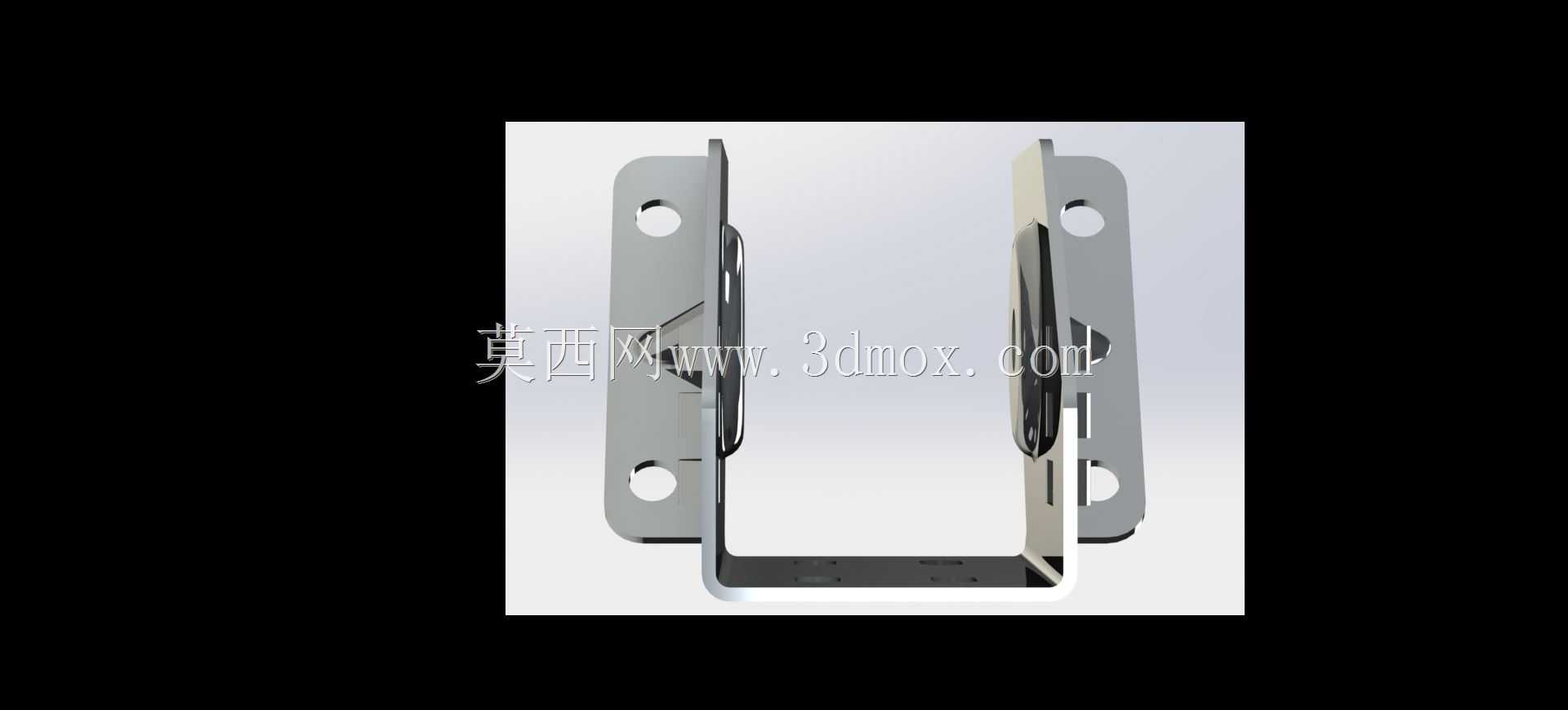

这类钢板夹持构件多应用在钣金加工产线的物料临时定位、仓储环节的钢板堆垛固定、以及轻型输送线的板材侧边限位场景中，区别于重型起重吊具的大载荷设计，该构件更侧重中薄板的快速装夹与定位精度控制，适配厚度在1-6mm区间的冷轧钢板、镀锌板的日常固定需求。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的焊接拼接结构，既减少了加工工序的累计误差，也避免了焊接应力带来的构件变形问题，两个对称布置的安装支耳上预留了标准螺栓过孔，安装时可直接通过M6或M8的内六角螺栓固定在设备机架、工装台架的对应安装面上，支耳的孔位公差控制在±0.1mm范围内，能保证安装后构件的位置度满足连续生产的定位要求。构件中部的压合面做了局部凸起的加强筋设计，在不增加板材整体厚度的前提下，大幅提升了夹持受力面的结构刚性，当夹持钢板承受侧向拉扯力时，不会出现压合面翘曲变形导致的板材滑脱问题，压合面边缘做了R2的圆角处理，避免装夹过程中尖锐边角刮伤钢板表面的防腐涂层或拉丝面，这一细节处理在外观件加工的板材夹持场景中尤为重要。侧面预留的三个阶梯式卡槽是为了适配不同厚度板材的快速卡位需求，无需额外调整螺栓行程就能实现1mm、3mm、5mm三个常用厚度规格钢板的快速卡入，卡槽的冲压边缘做了去毛刺处理，不会在板材插拔过程中产生铁屑残留。构件底部的腰型孔是为安装时的位置微调预留的调整余量，当机架上的固定孔位存在少量加工偏差时，可通过腰型孔调整构件的前后位置，保证两个对称安装的夹持件的压合面处于同一平面，避免出现板材装夹后倾斜的问题。从材质渲染的验证效果来看，采用抛光冷轧板材质时构件的表面质感与实际量产件的状态最为接近，拉丝纹理的材质在光线反射下会凸显钣金折弯处的轻微纹理不均，因此实际量产时多采用喷塑或电泳的表面处理方式，既能提升构件的防锈能力，也能掩盖钣金加工过程中产生的轻微表面瑕疵。在实际产线应用中，这类夹持构件通常成对布置，单组构件的额定夹持载荷在20kg以内，完全满足轻型板材加工过程中的固定需求，相比传统的螺丝压块固定方式，该构件的装夹效率能提升60%以上，操作人员无需反复调整压块位置，只需将钢板推入对应卡槽即可完成定位，大幅减少了单件板材的装夹辅助时间。
