车间工作台用液压式管钳结构设计

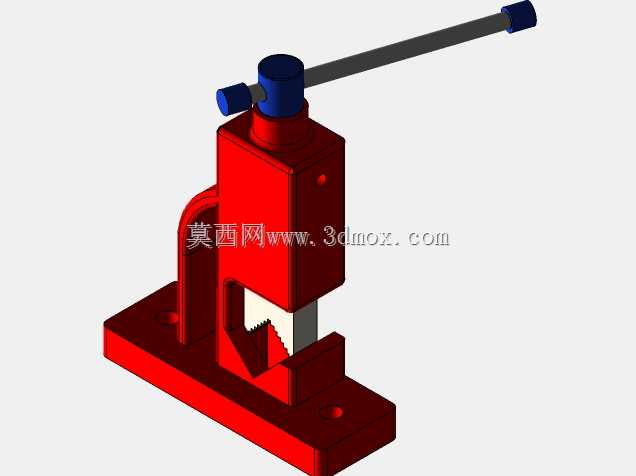

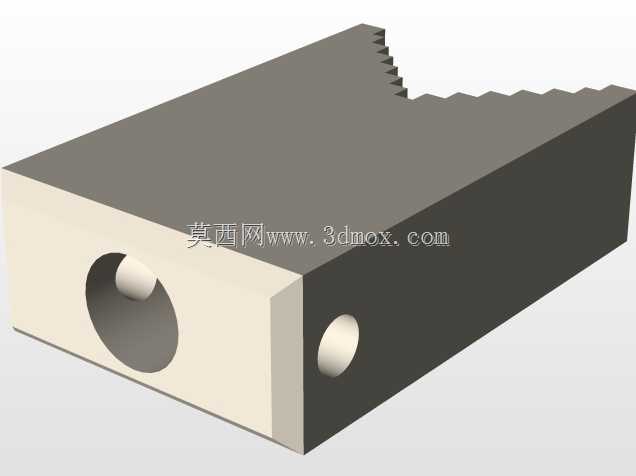

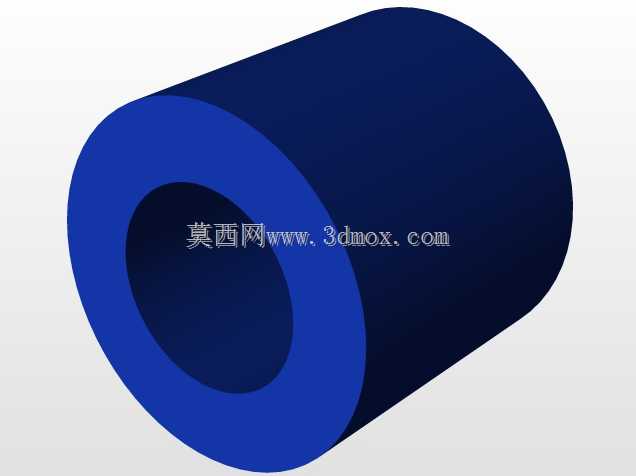

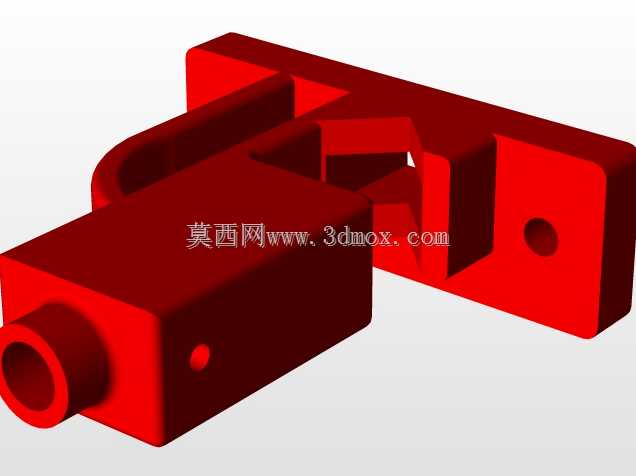

这款液压驱动的管钳主要适配车间固定工作台安装场景，多用于金属管材切割、套丝、坡口加工前的工件装夹固定，相比传统手动螺旋式管钳，能大幅降低操作人员的装夹劳动强度，尤其适合批量管件加工作业的工位配置。从结构设计逻辑来看，整体采用立式液压驱动布局，底部为带安装孔的一体式铸造底座，底座预留的四个沉头安装孔可直接通过螺栓固定在工作台台面，安装边界需预留至少操作手柄全行程摆动空间，避免操作时与周边工位器具产生干涉。钳口部分采用V型固定钳口搭配带锯齿的活动压块结构，锯齿齿形经过淬火处理，夹紧时既能嵌入管件表层防止管材转动打滑，又不会过度损伤管材外壁，适配不同管径的圆形金属管材装夹，V型钳口的对中设计可以保证管材装夹后轴线与加工刀具进给方向保持垂直，减少加工偏差。液压驱动单元集成在钳身主体内部，操作手柄通过偏心结构驱动内置柱塞泵实现油压输出，手柄的长度经过力臂优化，操作人员仅需施加较小的扳动力即可输出足够的夹紧力，钳身侧面的泄压旋钮可在加工完成后快速释放油压，带动活动压块复位，提升装夹拆卸的作业效率。整体外形采用方正的箱式钳身结构，既保证了整体刚性，减少夹紧作业时的结构形变，也避免了突出结构对操作人员造成磕碰风险，钳身表面采用喷塑处理，适配车间多油污、多金属碎屑的作业环境，日常清理仅需擦拭即可去除表面附着的切屑与油污。在实际工位布置时，除了底座的固定安装要求，还需考虑操作手柄的摆动范围，手柄在最大行程位置时不应超出工作台边缘，同时钳口中心高度需匹配常用套丝机、切割机的作业高度，减少管材装夹后的对位调整工作量。活动压块与钳身的配合面采用耐磨导向结构，长期反复夹紧作业也不会出现压块偏斜的问题，保证夹紧力始终沿管材径向均匀施加，避免管材装夹后出现椭圆变形，影响后续管件连接的密封性能。
