多自由度可调式万向夹持检测支架

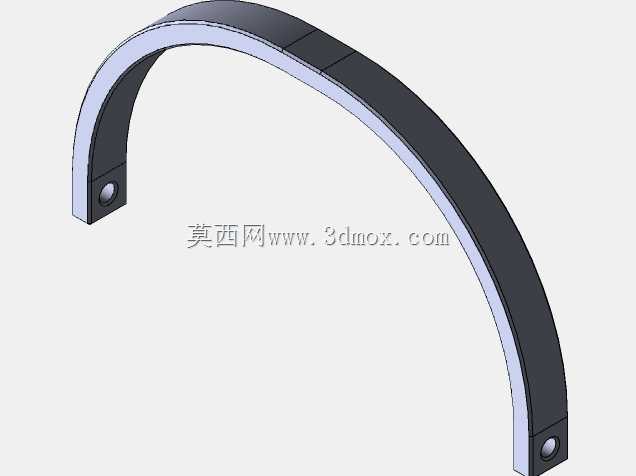

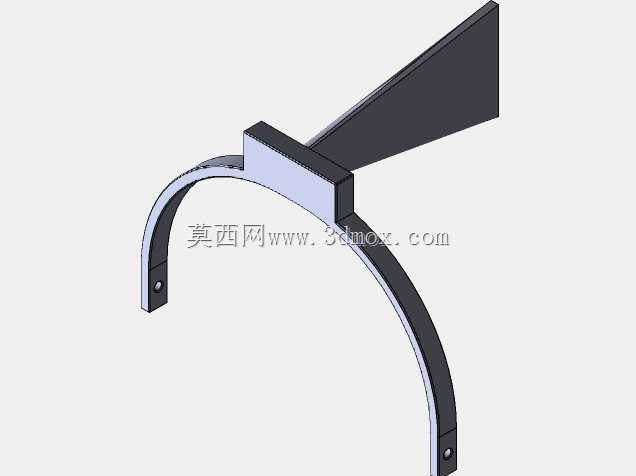

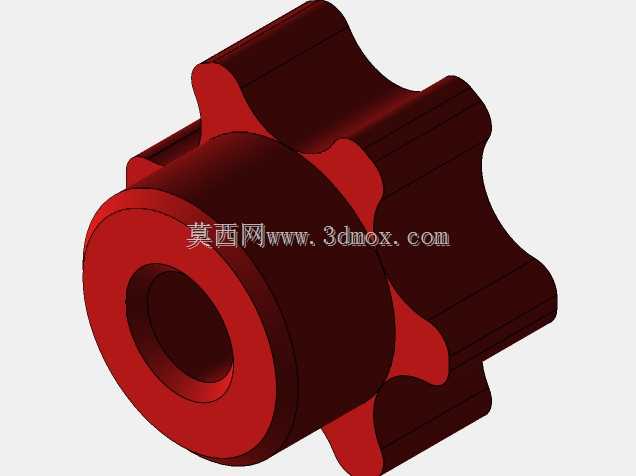

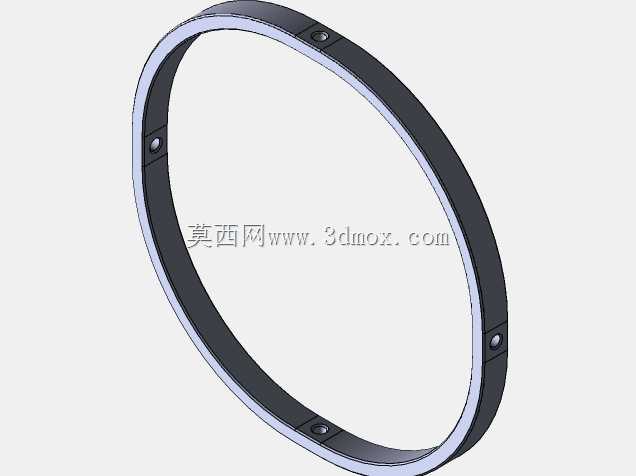

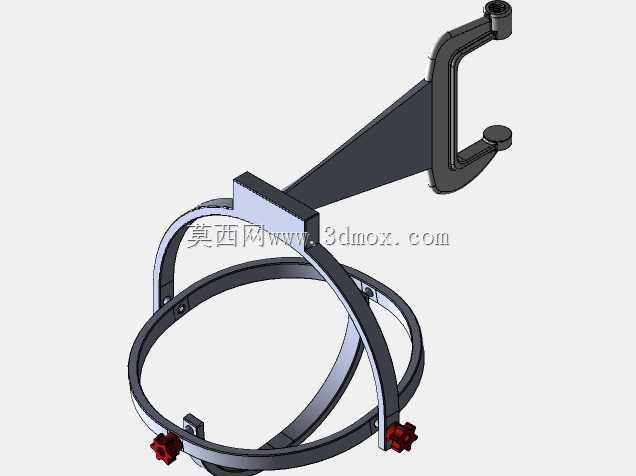

这款万向支架采用类陀螺框架的环式铰接结构，核心应用场景集中在实验室精密检测工位、小型零部件多姿态观测、教学演示教具装夹等领域，可满足被夹持物件在空间内多维度角度调整后固定的使用需求，避免检测过程中反复拆装工件带来的定位误差。从功能特性来看，支架底部为双层正交铰接环结构，两层环体通过枢轴连接，可分别绕两个互相垂直的水平轴线实现360度范围内的角度转动，环体端部设置的红色旋钮为锁紧结构，调整到目标角度后拧紧旋钮即可通过端面压紧产生的摩擦力锁定环体位置，防止姿态偏移；上层环体上方延伸出的悬臂式夹持钩为一体化弯折结构，悬臂段做了三角加强筋设计，可抵消夹持重物时产生的弯曲力矩，避免悬臂长期受力出现形变，夹持端的开口结构适配不同直径的杆状、小型块状工件，端部的圆形挡块可防止工件从夹持端滑脱。设计过程中优先考虑了操作便捷性，所有转动副的阻尼设置兼顾了调整顺滑度与锁紧可靠性，不会出现轻触即移位或者调整时卡滞的问题；环体采用等截面弯制工艺，在保证整体结构刚度的前提下尽可能降低自重，减少支架整体对安装基面的负载要求。安装边界方面，底部环体的下平面为安装基准面，可通过环体上预留的两个安装凸台使用螺栓固定在检测平台或者工作台面上，安装凸台的孔位间距适配常规检测平台的T型槽间距，不需要额外制作过渡连接板即可完成固定；整体外形的回转半径控制在合理范围内，调整到最大伸展姿态时不会超出常规检测工位的操作空间，悬臂的伸出长度可满足被夹持物件中心与环体回转中心重合的对中要求，调整角度时被夹持物件不会与环体结构发生运动干涉，保证全角度调整的顺畅性。在实际使用中，这类支架可替代传统的固定式夹具，完成需要多面观测、多角度检测的小型零部件装夹工作，比如精密零件的外观瑕疵检查、传感器的多方向校准、教学场景下的机械结构原理演示等场景，相较于普通的可调支架，其正交双环的结构可实现更灵活的姿态调整，锁紧后的结构稳定性足以承受常规检测操作中的轻微触碰，不会出现角度偏移影响检测精度的问题。
