立式落地式多单元家用音响箱体结构设计

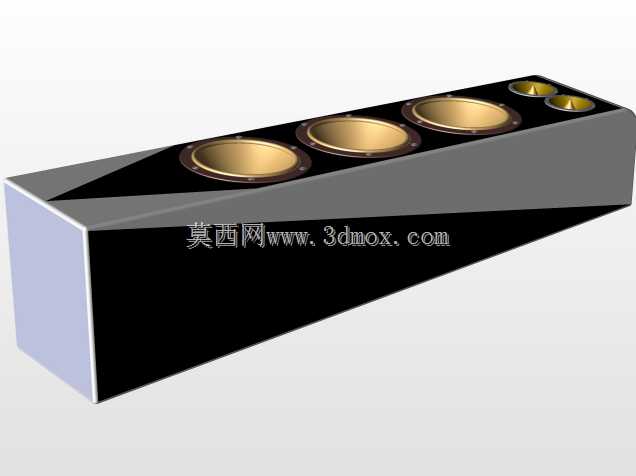

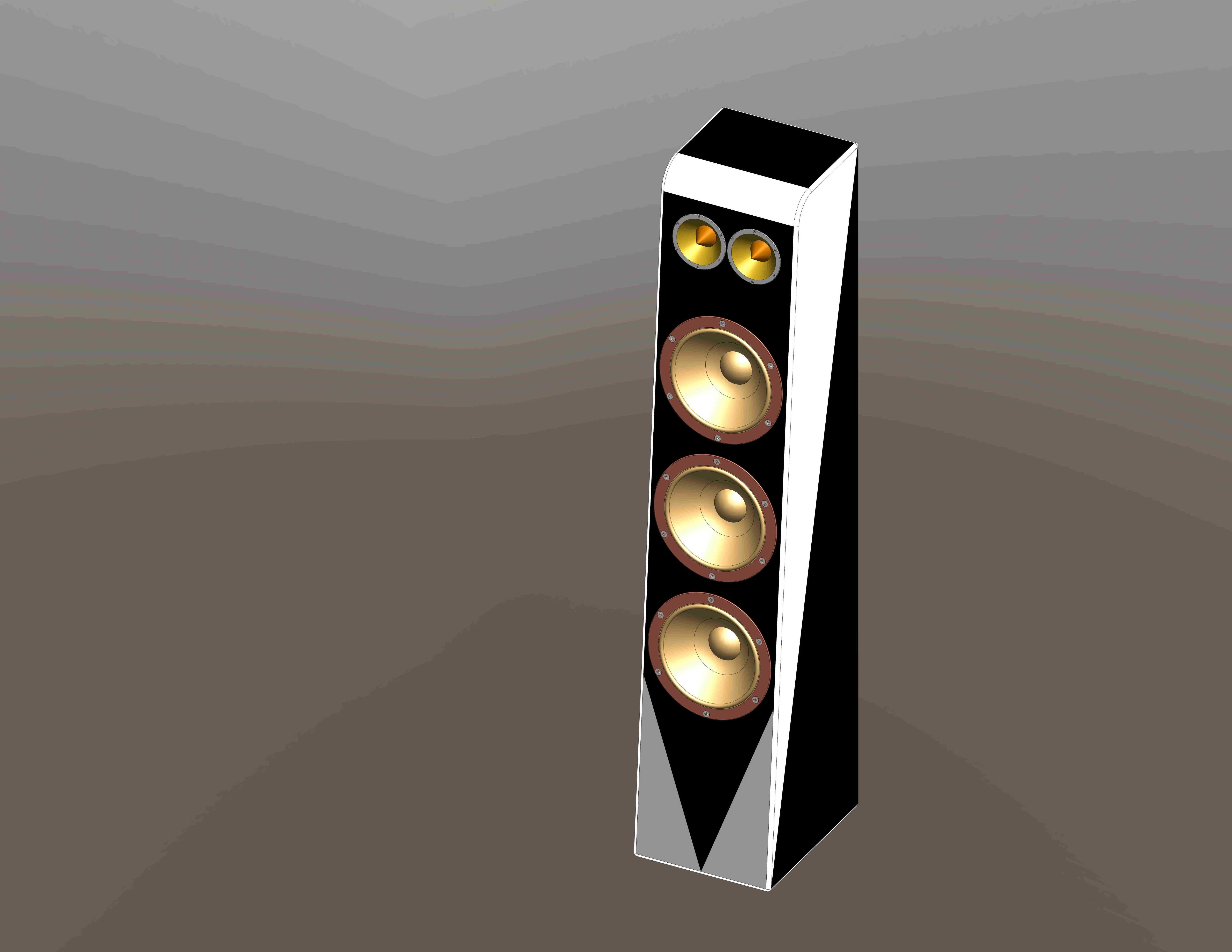

该立式落地音箱结构设计，主要面向家庭影音娱乐、小型独立听音室、商用展示空间的音频重放场景，作为立体声放音系统的主声道发声单元使用，承担全频段音频信号的电声转换输出功能，可搭配前级解码器、后级功率放大器组成完整的音频重放链路，满足音乐欣赏、影视音效回放的使用需求。从结构设计逻辑来看，箱体采用窄边立式修长造型，正面做斜切收边处理，一方面可减少箱体正面的平行声波反射，降低声染色对听感的干扰，另一方面窄面宽设计能有效优化听音位的声像定位表现，避免宽箱体带来的声像偏移问题。箱体内部做独立腔室分隔，顶部两个小尺寸单元为高频重放单元，下方三个大尺寸单元依次负责中频、中低频、低频段的信号重放，独立腔室可隔绝不同单元工作时的背波干扰，避免低频单元的大振幅振动影响高频单元的工作稳定性，减少单元之间的声学互调失真。安装边界层面，该箱体为落地式放置设计，底部预留了可调脚垫安装位，可根据地面平整度调整箱体水平度，避免箱体倾斜带来的单元发声轴向偏移，箱体整体高度适配常规坐姿听音位的耳朵高度，无需额外搭配脚架即可让高频单元的发声轴向正对听音者耳部，保证高频信号的直达声比例。箱体侧面采用非平行板结构设计，可打散内部驻波的传播路径，减少驻波在箱体内的累积，降低箱体谐振带来的音染，板材拼接处做止振设计预留位，可粘贴阻尼材料进一步抑制箱体壁的共振。单元排布上遵循高频单元靠上、大尺寸低频单元靠下的布局逻辑，符合人耳对不同频段声音的定位感知特性，高频信号指向性强，布置在与人耳齐平的高度可保证最佳的轴向频响表现，低频信号无明显指向性，布置在箱体下部可借助地面反射增强低频的量感与延伸表现。箱体背部预留了接线端子安装位与倒相管开孔位置，倒相管的长度与开孔直径经过匹配计算，可将单元背部的低频声波反相后导出，拓展低频下潜深度，提升低频的输出效率，接线端子采用镀金接线柱设计，兼容香蕉插与Y型插两种接线方式，满足不同布线需求。
