机床用组合式硬颚夹持定位构件

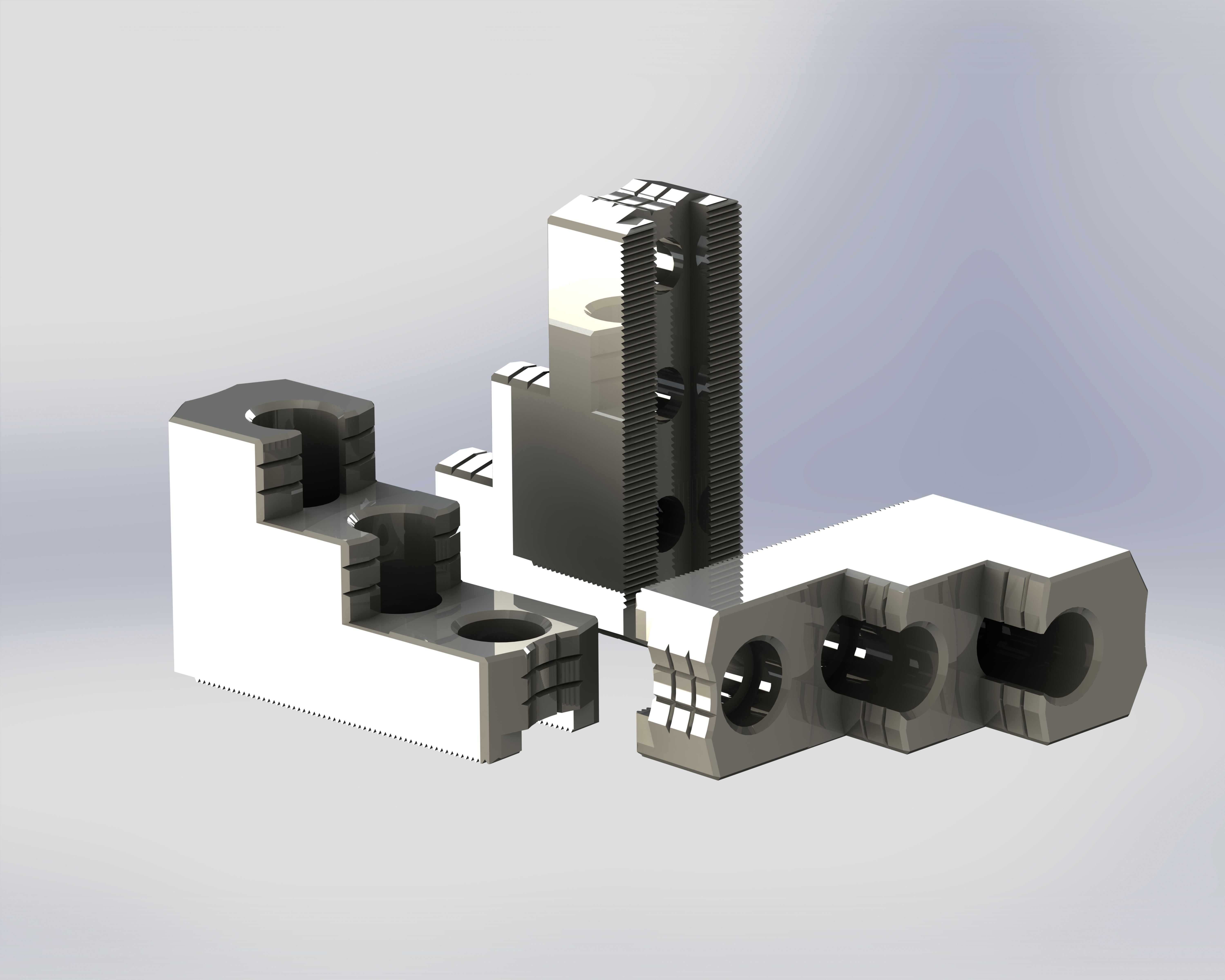

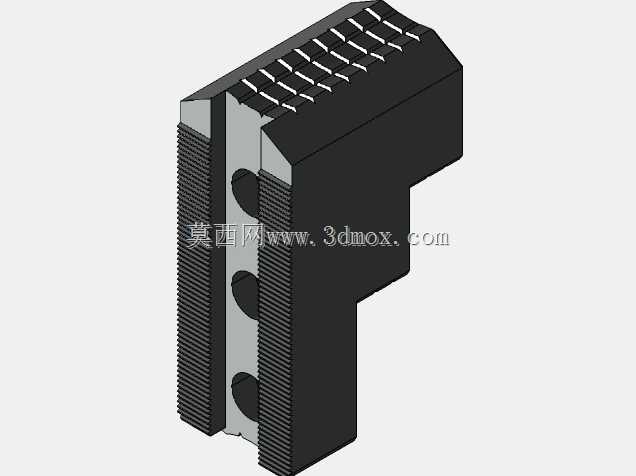

这类硬颚构件是机床夹持工装里的核心接触部件，日常多配套在虎钳、专用工装夹具的夹紧端使用，在铣削、钻削、磨削等机加工场景中，直接承担工件的夹持定位作用，避免加工过程中工件出现位移、窜动，保障加工尺寸精度与工序稳定性。从结构设计来看，该组硬颚采用分体组合式构型，不同构型的颚体分别适配不同装夹需求：带阶梯卡槽的颚体可适配带台阶的异形工件装夹，带横向通孔的颚体可配合拉杆、螺栓实现快速装夹锁紧，立面带齿纹的颚体能够增大与工件接触面的摩擦力，降低装夹所需的预紧力，避免工件表面被夹伤的同时提升夹持可靠性。设计阶段优先考虑了安装边界的兼容性，颚体底部的安装基准面做了平面度公差控制，可直接贴合标准钳身的安装基面，预留的沉头安装孔位间距匹配通用规格虎钳的安装孔距，无需额外改孔即可完成换装，适配多数常规规格的机用虎钳与专用工装夹具。不同颚体的夹持面做了差异化处理，光面夹持段用于精加工件的装夹，避免压痕影响工件表面质量，齿纹夹持段用于毛坯件、粗加工件的大夹紧力装夹，防止重切削时工件打滑。在实际生产场景中，这类组合硬颚可根据待加工工件的外形灵活搭配使用，比如加工轴类零件时可选用带V型槽结构的颚体配合，加工板类零件时可换用平直面颚体，无需更换整套夹具就能适配多种装夹需求，大幅缩短工装换装的辅助时间。颚体的结构做了等强度优化，在夹持受力集中的部位做了加厚处理，非受力区域做了减重槽设计，既保证夹持刚性，又降低构件自身重量，方便操作人员快速更换调整。安装时需注意保证颚体安装面与钳身基准面完全贴合，锁紧固定螺栓后需打表校验夹持面的平行度与垂直度，避免装夹偏差导致工件加工尺寸超差，日常使用中需定期检查齿纹面的磨损情况，当齿纹磨损量超过0.2mm时需及时更换，防止夹持力不足引发加工安全隐患。
