带拉环弹簧式M12快锁插销结构设计

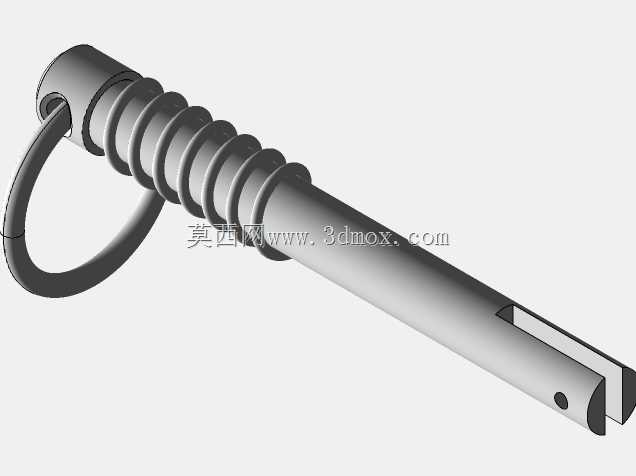

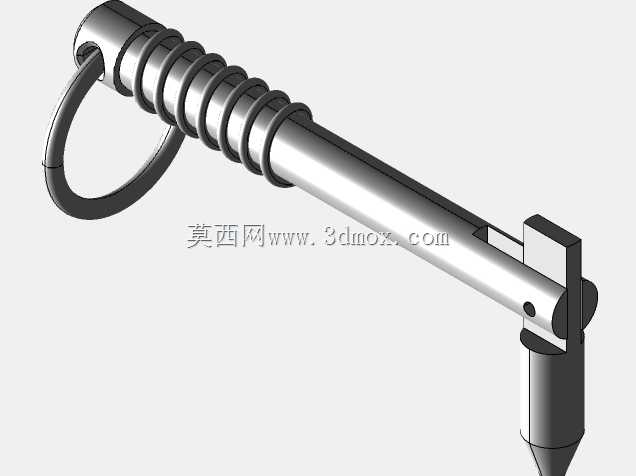

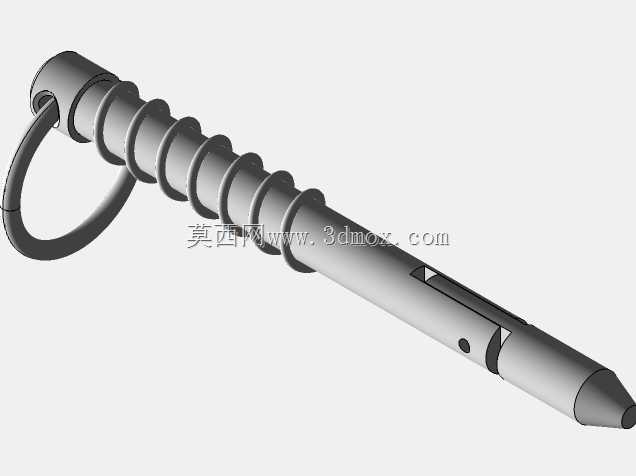

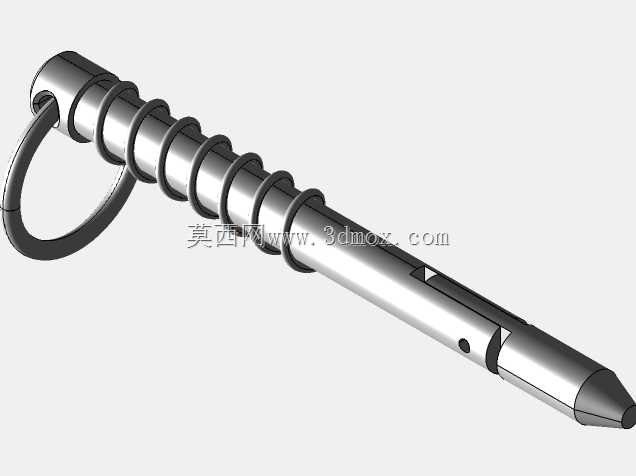

这款快锁插销主要应用在需要频繁拆装、快速锁定的工装夹具、物流周转架、户外折叠装备、机械设备防护门等场景中，相比传统螺纹销钉，它不需要额外工具就能完成插拔锁定，在需要快速切换工位、频繁开合的连接部位，能大幅降低操作耗时，减少拆装过程中零件丢失的概率。从结构设计来看，插销主体采用圆柱杆身设计，公称直径适配M12规格的安装孔位，杆身靠近拉环端套装了复位弹簧，弹簧两端分别抵靠拉环基座和杆身的限位台阶，当插销插入对应安装孔后，弹簧的预紧力会持续推动销杆向锁定位置移动，避免设备运行过程中因为振动、冲击导致销杆意外脱出。端部的拉环采用铰接式设计，不用时可以自然下垂贴合安装面，不会因为突出的结构勾挂周边管线或者操作人员衣物，需要解锁时只需要拉动拉环带动销杆压缩弹簧，就能让销头从对位孔中脱出，完成解锁动作。设计时特意做了两种配置状态，分别对应打开和关闭的工位，两种状态下弹簧的压缩量、销杆的伸出长度都做了匹配校核，锁定状态下销杆的有效插入深度满足常规五金连接的剪切强度要求，能承受对应规格下的径向剪切载荷，不会因为受力过大出现销杆弯曲或者断裂的问题。安装边界上，插销的安装基座需要预留对应直径的通孔，弹簧安装位需要预留足够的轴向空间，保证弹簧压缩到最短行程时不会出现并圈卡死的问题，拉环的转动范围内不能有其他结构干涉，保证拉环可以顺畅转动到便于施力的角度。销杆表面做了光滑过渡处理，没有尖锐棱角，插拔过程中不会刮伤安装孔的内壁，长期反复使用也不会因为磨损出现旷量过大的问题，铰接拉环的销轴做了防脱设计，避免频繁拉动后拉环从销杆端部脱落。在实际选型使用时，需要注意安装部位的板材总厚度不能超过销杆的有效锁定长度，否则会出现销头无法完全卡入对位孔、锁定失效的问题，弹簧的刚度选型也匹配了常规操作力度，既不会因为弹力过大导致解锁时需要施加过大的拉力，也不会因为弹力过小导致锁止可靠性不足。
