适配日产350Z车载手机固定支架结构设计

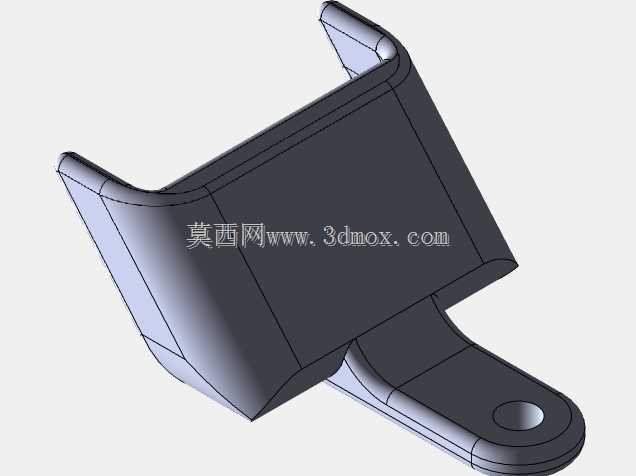

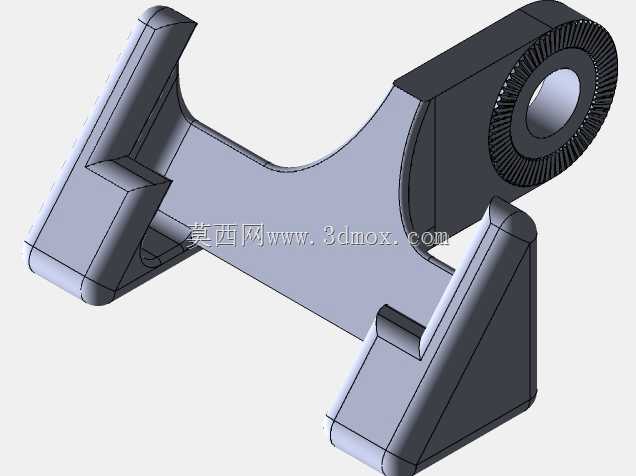

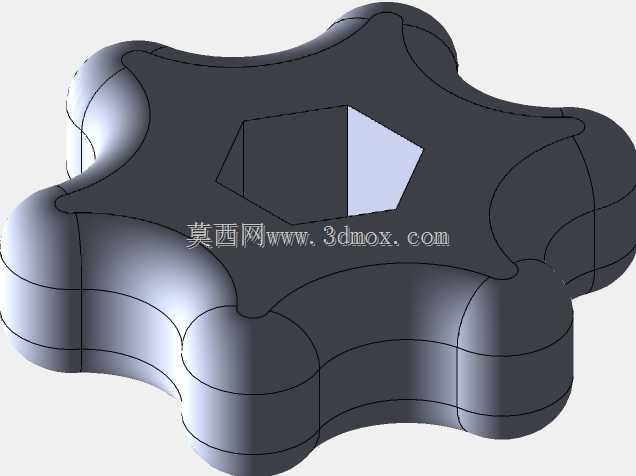

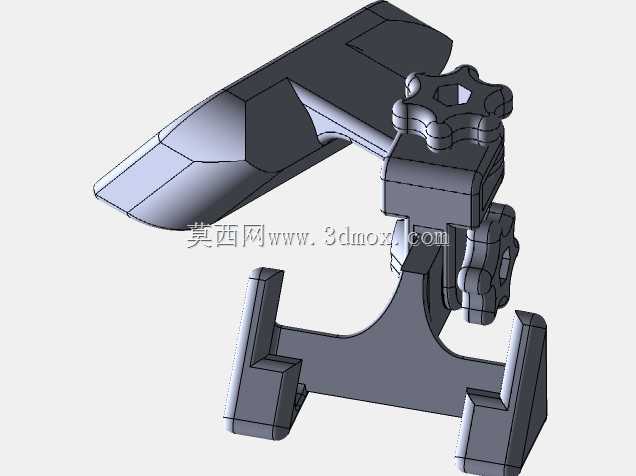

这款车载固定支架的设计初衷，是解决日产350Z车型原厂杯座区域的电子设备挂载需求，针对驾驶过程中手机放置不稳、视线偏移的痛点做定向适配，所有安装边界完全贴合车辆原有结构，不需要对内饰做任何打孔、粘胶类的破坏性改动，完全依托原厂仪表盘杯架手柄的结构做卡接固定，日常拆装不会在车内部件上留下痕迹。从实际使用场景来看，日常通勤、短途自驾过程中，驾驶员需要快速查看导航信息、接听车载蓝牙电话，这款支架的安装位置恰好处于驾驶员视线平视下方15度左右的区域，不需要大幅低头就能看清屏幕内容，能最大程度减少驾驶过程中的视线偏离，提升行车安全性。结构设计上，支架整体分为三个功能段：底部卡接段、中部支撑段、上部夹持段。底部卡接段做了仿形卡槽设计，卡槽的轮廓完全匹配日产350Z仪表盘杯座支架手柄的外形，卡入后能限制支架的前后、左右位移，配合顶部的星形手拧锁紧结构，不需要额外工具就能完成锁紧固定，手拧旋钮的齿形做了圆角处理，冬季戴薄手套也能顺利操作锁紧。中部支撑段做了倾斜角度的过渡设计，避开了杯座原有的水杯放置空间，安装支架后不会影响原厂杯座的正常使用，不会出现装了支架就没法放水杯的问题。上部夹持段的内空尺寸做了精准限定，可稳定夹持宽度80毫米、厚度12毫米的手机，适配华为P30 Lite这类常规尺寸的智能手机，夹持内壁预留了0.3毫米的软胶贴装槽，实际装配时贴附防滑泡棉后，既能避免手机外壳被刮花，也能在车辆经过颠簸路面时吸收震动，防止手机滑落。连接部位采用标准M6螺栓配合定制螺母做铰接，用户可以根据自己的坐姿和视线习惯，小范围调整手机的俯仰角度，调整到位后拧紧螺母即可锁死角度，不会出现行车过程中支架下垂、角度偏移的问题。整个结构的受力路径做了针对性优化，手机的重量通过中部支撑段直接传递到底部卡接结构，最终分散到原厂杯座的金属支架上，长期使用不会出现塑料件蠕变变形的问题，所有棱角位置都做了R2以上的圆角处理，避免拆装过程中划伤手部或者车内饰板。
