汽车白车身排气系统钣金固定支架

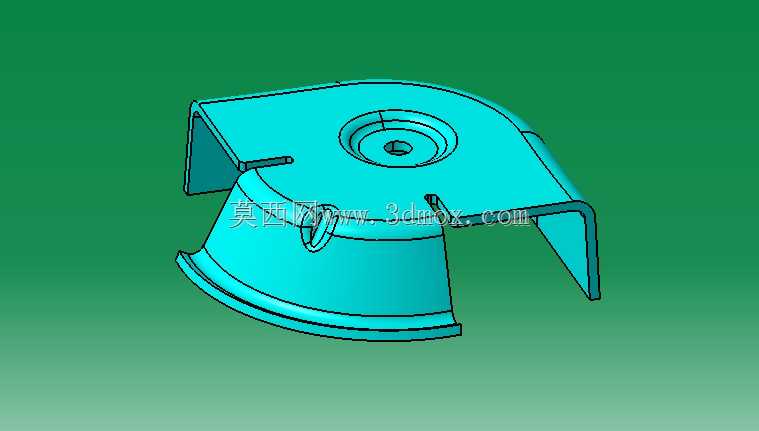

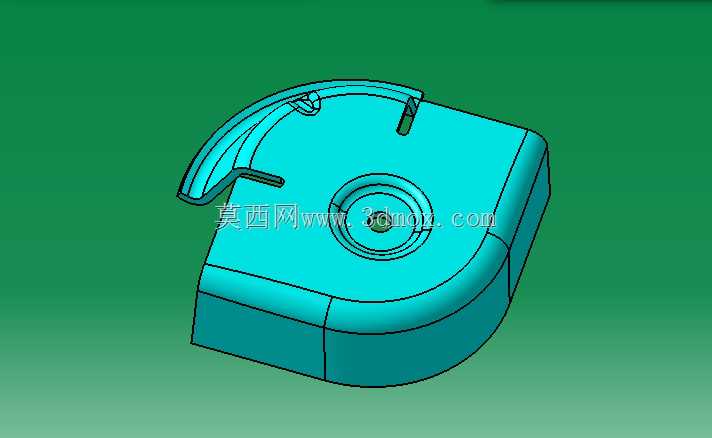

该支架属于汽车白车身排气系统的配套承载结构件，主要应用在乘用车底盘靠近发动机舱排气歧管的衔接位置，作用是为排气系统前段的柔性连接段提供稳定的安装支撑，同时分散车辆行驶过程中排气系统传递过来的振动载荷，避免排气接口处因为长期颠簸出现密封失效、连接松脱的问题。从结构设计来看，整体采用一体冲压成型的钣金结构，主体上部为带中心定位孔的圆形安装基座，中心孔的同轴度公差控制在0.1mm以内，能够保证与排气吊耳或者连接衬套的装配精度，基座周边延伸出三个带翻边的支脚，每个支脚末端都做了圆弧过渡处理，避免应力集中，同时支脚的翻边高度经过反复校核，既能够提升整体结构的抗扭强度，又不会占用过多的底盘布置空间。下部为带收口的锥形承托结构，内壁弧度与排气波纹管的外轮廓完全匹配，安装时可以直接贴合在波纹管外侧，配合卡箍实现径向固定，侧面预留的小凸耳结构用于安装线束固定卡扣，方便布置排气系统的温度传感器线束。在安装边界的设计上，三个支脚的安装孔位完全匹配白车身底盘的预焊螺母坐标，安装时不需要额外做孔位调整，整体装配公差控制在±0.2mm，能够适配同平台多款车型的排气系统安装需求。设计过程中重点考虑了钣金件的成型工艺性，所有折弯位置的圆角都大于钣金厚度的1.5倍，避免冲压过程中出现开裂、起皱的问题，同时整体结构做了轻量化处理，在保证结构强度满足1200N径向载荷、800N轴向载荷要求的前提下，尽可能减少材料用量，降低整车自重。实际装车验证中，该支架能够在-40℃到120℃的工作环境下长期稳定工作，有效缓冲排气系统的振动传递，降低车内的NVH噪声，同时避免排气系统位移与周边底盘部件发生干涉。
