带工程图纸的开口销连接接头结构

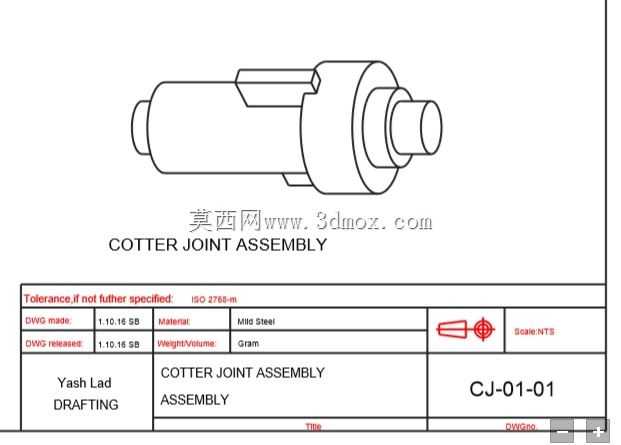

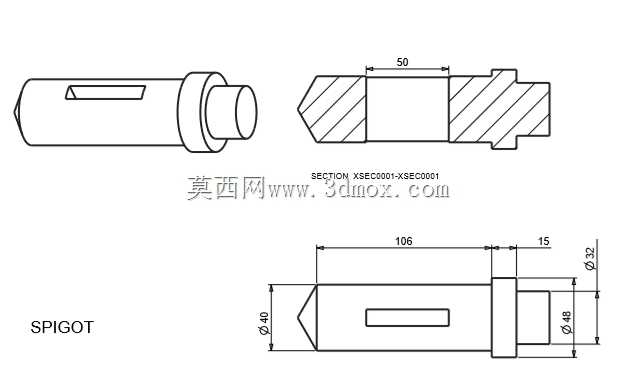

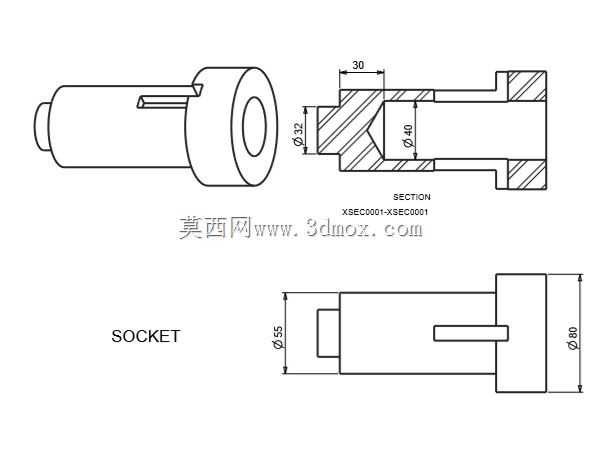

这类开口销接头在轻工输送线、小型农用机具、普通机床的辅助传动连杆上应用十分广泛，核心作用是实现两根轴类零件的快速可拆卸连接，传递额定范围内的扭矩与轴向拉力，同时允许连接部位存在微小的角度偏差，补偿安装过程中产生的同轴度误差，避免刚性连接在设备运行振动下出现应力断裂。从结构设计逻辑来看，整个接头采用分体式装配思路，主体包含带插接榫头的主动连接端、带承插孔的从动连接端，以及贯穿两个部件的开口销锁紧结构，主动端的榫头做了削边处理，和从动端的异形插孔配合后，无需额外键结构即可传递周向扭矩，减少了零件加工工序，也降低了装配时的对位难度。开口销的安装位置特意选在接头受力较小的轴段截面，销孔贯穿两个连接部件的重合段，安装完成后将开口销的尾部掰开贴紧轴表面，既可以防止连接轴向窜动导致的销子脱落，也不会额外占用过多径向安装空间，适配周边紧凑的部件布局。从安装边界来看，接头整体为回转体结构，最大外圆直径出现在中部的限位凸台位置，这个凸台一方面作为两个连接端插接到位的轴向定位面，控制插接深度避免配合过紧导致后续拆卸困难，另一方面也能在承受轴向拉力时分散接触面的压应力，避免轴端局部应力集中出现塑性变形。接头两端的轴径根据配套连杆的内孔尺寸做了公差匹配，配合面选用间隙较小的过渡配合，既保证装配时可以顺利插入，也能减少运行过程中的径向晃动，降低连接部位的磨损速率。在实际选型应用中，这类接头适合用在转速不高、载荷平稳的传动场景，不适合重载冲击的工况，因为开口销本身的抗剪切强度有限，遇到瞬时大冲击载荷时会优先剪断，起到过载保护的作用，避免损坏后端连接的更昂贵的传动部件。设计过程中特意将销孔的位置做了偏心优化，避开了轴段内部的应力集中区域，同时图纸上标注的未注公差遵循通用机械加工标准，普通车床即可完成所有零件的加工，无需特殊定制刀具，加工成本较低，适合小批量备件加工替换。整个装配体没有复杂的曲面结构，所有特征都是常规的回转体、平面、孔类特征，建模过程中可以通过旋转、拉伸切除、阵列等基础特征完成，装配时只需要按照插接、穿销、掰开支脚的顺序即可完成，后期维护拆卸时只需要用尖嘴钳捋直开口销支脚就能敲出销子，快速分离两个连接端，更换损坏的零件，不需要整套替换接头，降低了设备的后期维护成本。
