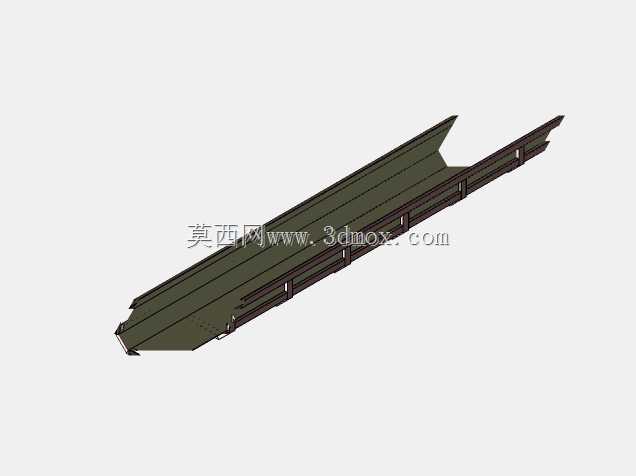

长槽型工业表面处理化学浴槽体结构

该槽体结构主要应用于金属表面处理生产线的化学处理工序段，常见于电镀、阳极氧化、磷化、钝化等连续化生产场景，可适配悬挂输送链、滚镀线或是水平传送线的工件通过需求，为待处理工件提供稳定的化学药液容纳空间，保障药液与工件表面充分接触完成指定的化学反应过程。从结构设计来看，整体采用长直通槽构型，侧壁设置多道纵向加强筋结构，抵消满液状态下液体静压力对槽壁产生的形变应力，避免长期使用后槽体出现鼓胀变形导致的焊缝开裂、药液渗漏问题；槽体端部做斜切收边处理，可适配生产线端的工件导入导出导向结构，减少工件进出槽体时的药液带出量，降低后续水洗工序的处理负荷与药液损耗。槽体总长度为11米，属于连续通过式处理槽的典型尺寸规格，安装时需匹配生产线的水平支撑梁排布，槽体底部设置的定位凸台可直接卡入支撑梁的预留定位槽内，减少现场安装时的调整工作量，槽体上沿的翻边结构可配套槽边抽风罩的安装接口，直接对接车间废气收集系统，无需额外制作转接构件。设计过程中优先考虑了槽体的耐腐性能与结构刚性的平衡，侧壁加强筋的排布间距经过受力核算，在满液负载、长期药液浸泡的工况下，槽壁的最大形变量控制在允许范围内，不会出现因形变导致的槽体拼接处密封失效问题；槽体内部未设置多余的内凸结构，可减少药液内沉渣的附着位点，方便生产间隙的槽内清渣作业，同时避免结构死角残留的旧药液对后续批次处理药液的浓度造成干扰。槽体两侧预留的安装位可根据实际生产需求加装加热管、温度传感器、药液循环喷管等附属构件，适配不同工艺的温度控制、药液搅拌需求，无需对槽体主体结构进行二次打孔焊接，降低现场改造的施工难度与防腐层破坏风险。
