立式承压容器环形支撑筒体结构

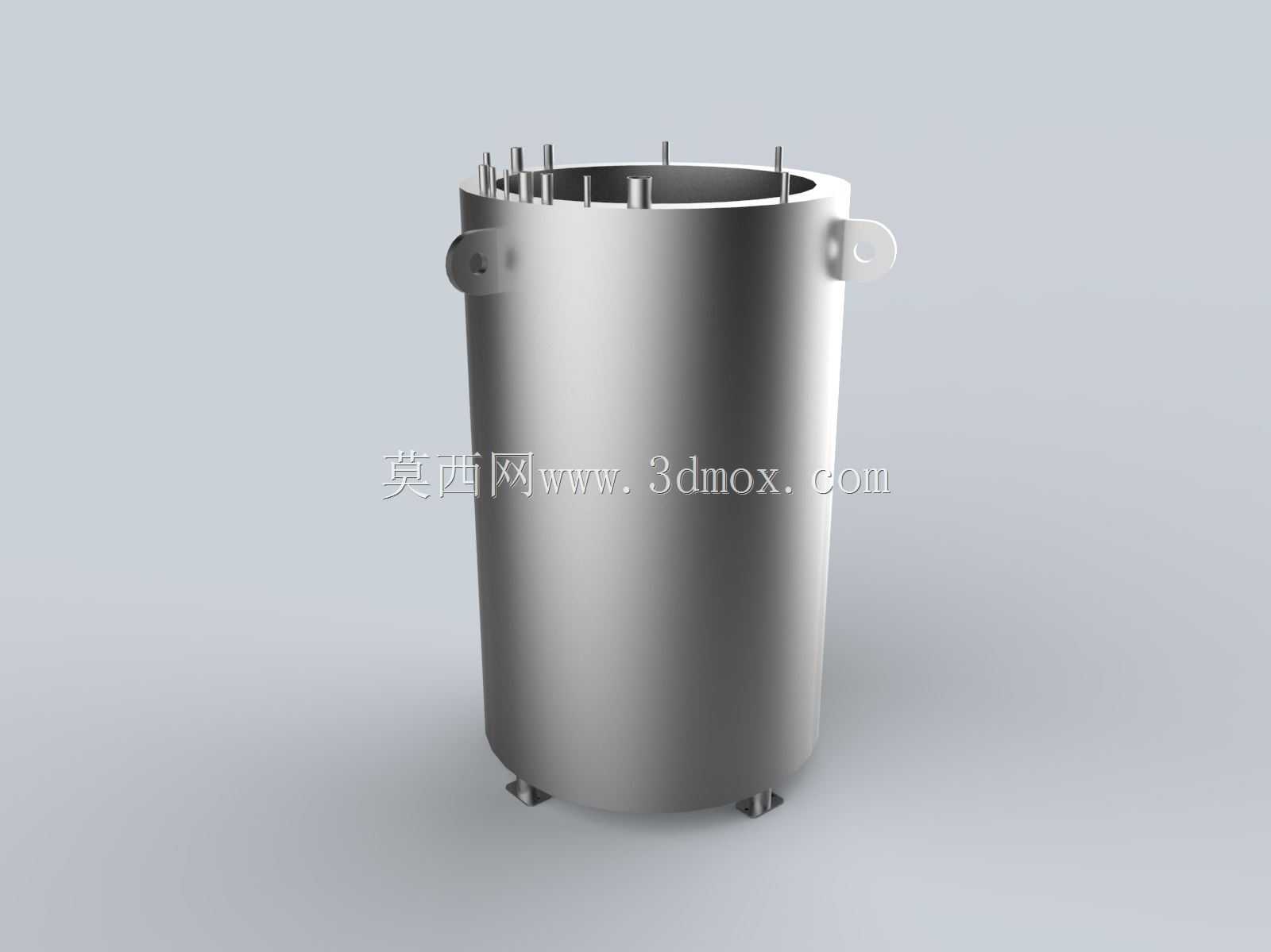

该结构多用于化工、食品加工领域的常压或低压立式储料、反应工序环节，作为物料暂存或介质反应的承载壳体，可适配液态、半固态工况下的物料容纳需求，顶部均布的凸台结构用于对接端盖紧固件，保证筒体与上盖连接后的密封性能，避免介质在承压状态下出现渗漏。两侧对称布置的吊耳结构，采用带通孔的凸耳形式，可直接穿入卸扣或吊装螺杆，满足设备车间移位、现场安装就位时的吊装受力需求，吊耳与筒体侧壁采用满焊连接结构，建模时已做焊缝处的应力过渡处理，避免吊装载荷集中导致的筒体侧壁变形。底部三处均布的支脚结构，采用小面积支撑面设计，既可以保证筒体放置时的平面度，也能预留底部管线对接的操作空间，支脚与筒体底部的连接位置做了圆弧过渡，减少焊接应力集中点。筒体整体采用等壁厚卷制结构设计，内壁光滑无凸起，避免物料残留挂壁，方便后续清洗作业；顶部端口做了加厚翻边处理，提升端口的结构刚度，避免端盖压紧时出现端口变形。设计过程中优先考虑了现场安装的边界条件，筒体最大外径适配常规车间通道宽度，可顺利通过标准厂房门洞，吊装时的重心位于筒体中心轴线上，无需额外配置配重即可实现垂直起吊。顶部的紧固件安装凸台高度统一，可保证端盖安装时各螺栓受力均匀，密封面的平面度公差可控制在合理范围内，适配常用的橡胶或四氟密封垫片。侧壁无额外凸起结构，外部保温层安装时可直接贴合筒壁，无需额外做裁切处理，减少现场保温施工的工作量。支脚的安装孔位采用长圆孔设计，可适配现场安装基础的小范围位置偏差，降低基础施工的精度要求。整体结构无复杂异形曲面，建模时采用参数化草图驱动，可根据实际容积需求快速调整筒体高度、壁厚参数，适配不同容积规格的衍生设计，各连接部位的结构均参考压力容器相关设计规范做了冗余考量，可满足常规低压工况下的长期使用需求，避免运行过程中出现结构变形或连接失效问题。
