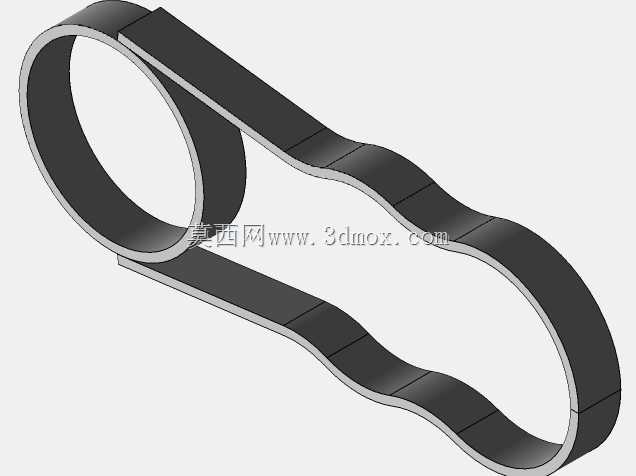

环形弹性抱箍带扣夹紧结构设计

这类环形带扣夹紧结构，在工业现场的管路固定、线束束紧、小型圆柱零部件装夹场景中应用十分广泛，区别于传统刚性卡箍，其依靠自身带材的弹性变形实现抱紧力，不会对被装夹的圆形工件表面造成硬性压伤，尤其适合薄壁管件、表面有涂层的圆柱类零件的固定作业。从结构功能来看，该带扣采用整环开口式设计，带身预成型适配圆柱面的弧形轮廓，扣合后可形成完整的环形包覆面，抱紧力沿圆周方向均匀分布，不会出现局部应力集中导致的工件变形问题，在需要反复拆装的临时装夹、测试工位上，这类结构的拆装效率远高于螺栓锁紧式卡箍，无需额外工具即可完成快速开合。设计过程中首先要明确被装夹工件的外径公差范围，带身的内径基准尺寸要略小于被装夹工件的最小外径，保证装配后存在合理的过盈量，过盈量过小会导致抱紧力不足出现松脱，过盈量过大则会造成带身应力超过材料屈服极限，出现塑性变形失去弹性夹紧能力。带身的厚度选择需要结合材料弹性模量计算，常用的弹簧钢带材厚度在0.3mm到1.2mm区间，对应适配的工件直径从10mm到120mm不等，带身宽度则根据需要的总夹紧力调整，宽度越大单位面积的压强越小，越适合薄壁易变形工件的装夹。安装边界上需要预留带扣开合的操作空间，开口端的扳动位置要避开周边其他零部件的干涉区域，带身弯折处采用大圆弧过渡，避免应力集中导致的带材疲劳断裂，在非线性模拟验证环节，重点要观测带身扣合过程中的应力分布，确认最大应力值始终处于材料弹性区间内，同时验证不同过盈量下的抱紧力数值，确保在振动工况下不会出现松脱位移。这类带扣结构还可以根据使用场景调整带身的表面处理工艺，户外使用场景可做镀锌或喷塑处理提升耐锈蚀能力，食品医药行业场景则可采用不锈钢材质并做镜面抛光处理，满足卫生级要求。
