异形侧视仿石结构夹持定位构件

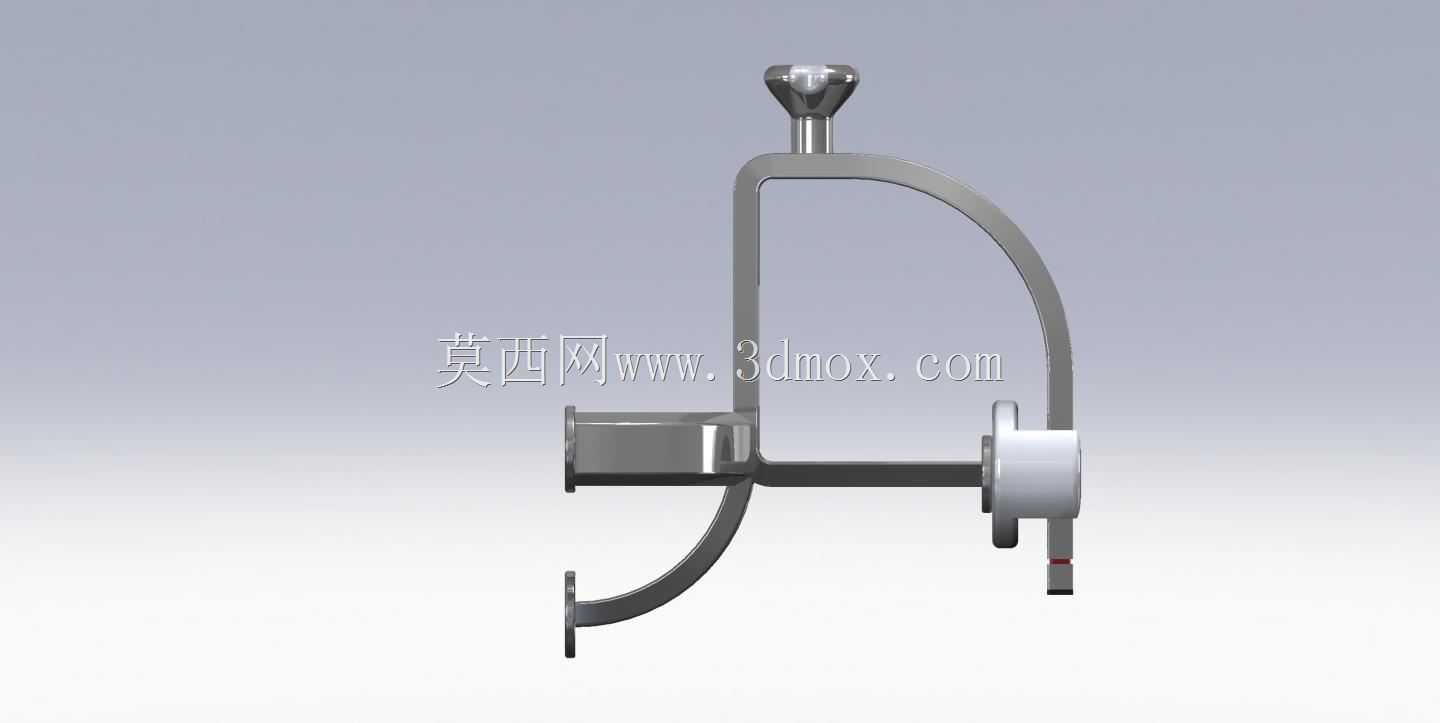

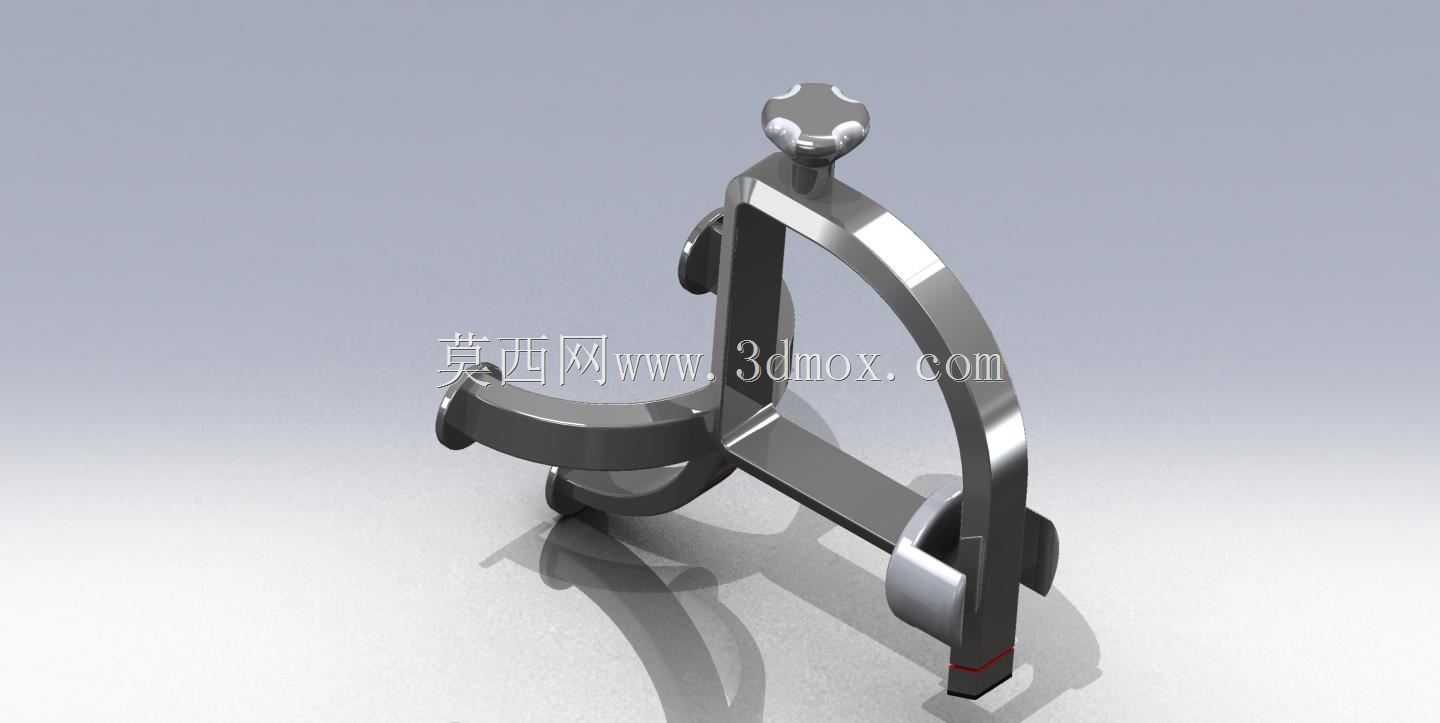

该构件主要应用于小空间内的工件夹持与定位场景，常见于小型检测工位、精密装配辅助工装以及实验室小型试样固定环节，可在不遮挡试样侧面观测视野的前提下完成稳定装夹，适配光学检测、尺寸测绘等需要保留侧面观测通道的作业需求。从结构功能来看，构件顶部设置的旋钮式调节端可通过旋动控制弧形架体的开合行程，架体两侧伸出的同轴定位轴可与配套基座的安装孔配合完成转动副连接，实现架体沿水平轴的角度调整，架体下端的两个夹持端可根据被固定件的外形调整贴合度，其中一侧夹持端预留的微调间隙可适配不同厚度的被夹物件，避免硬接触造成的工件表面损伤。设计阶段优先考虑了侧视方向的轮廓一致性，刻意弱化了常规夹持构件的方正棱角，将弧形主架的外轮廓做了连续曲面过渡，从侧面观测时整体轮廓趋近于自然石块的不规则弧面，既降低了架体自身对侧方观测光路的遮挡，也减少了构件棱角在检测成像过程中产生的杂光反射。安装边界方面，构件两侧定位轴的同轴度公差控制在0.02mm以内，可直接适配孔径匹配的标准支座，架体完全闭合时的横向占用空间小于120mm，竖向总高度控制在180mm范围内，无需额外预留过大的安装避让空间，可直接集成在现有小型检测台的安装位上，不需要对原有台架做大规模改造。架体主体采用一体化弯折成型结构，减少了拼接接缝带来的装配误差，各连接位置的圆角过渡处理可降低应力集中风险，在频繁开合调节的使用场景下能有效延长构件的疲劳寿命，夹持端的接触面做了微糙处理，可在不损伤工件表面的前提下提升夹持摩擦力，避免装夹过程中出现工件滑移偏移的问题。
