通讯基站用馈线SMT安装底座结构

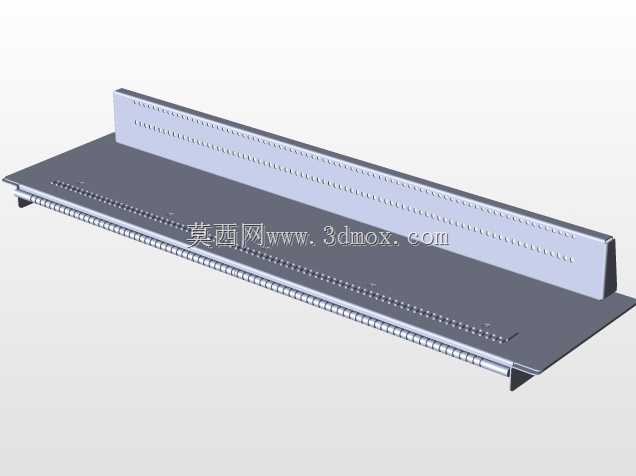

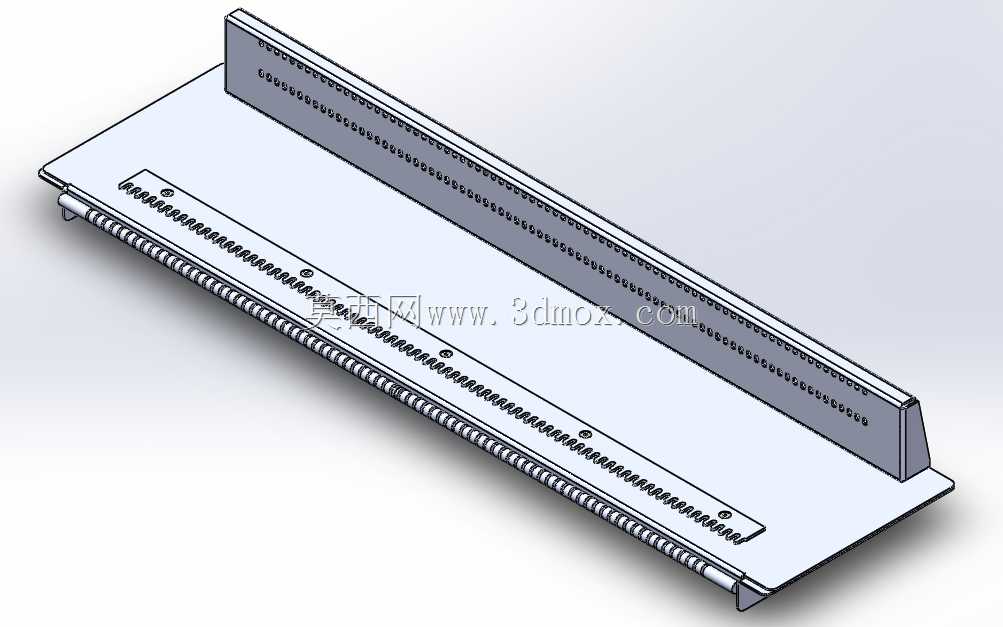

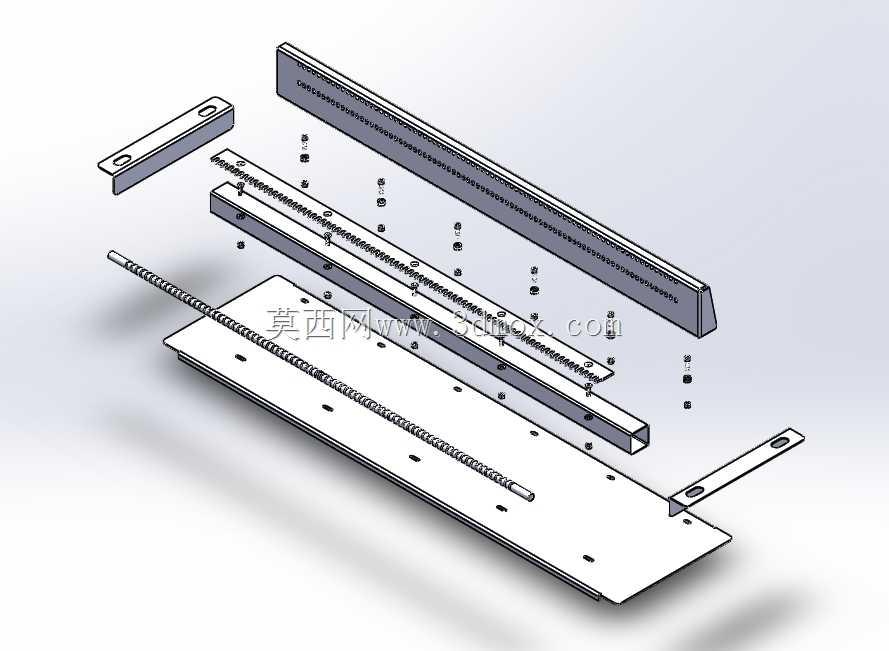

在通讯基站射频布线系统里，馈线的排布固定直接影响信号传输稳定性，这款SMT馈线底座就是为解决高密度馈线排布时的固定、定位、屏蔽需求设计的结构件。日常在宏基站射频单元侧、室内分布式天线系统的馈线排布场景中，这类底座承担着承托多根并行馈线、统一走线间距、避免馈线移位弯折的核心作用，尤其在SMT表面贴装工艺的通讯模组装配环节，底座的定位精度直接决定后续馈线焊接的良率。从结构设计逻辑来看，整体采用长条形薄型钣金折弯成型，主体承托平面做了平整度管控，平面度公差控制在0.1mm每100mm长度范围内，避免贴装时出现虚焊、缝隙问题。底座一侧设计有连续等距的定位卡槽，卡槽间距匹配常用射频馈线的线径公差，每道卡槽边缘做了0.2mm的圆角过渡，防止装配时割破馈线外屏蔽层；另一侧的立式折弯边高度刚好覆盖馈线直径的三分之二，既可以限制馈线横向窜动，又不会遮挡馈线焊接点位，方便SMT回流焊后的视觉检测工序。底座两端设计有定位柱与卡扣结构，安装时可以先通过定位柱卡入PCB板的预制定位孔完成预固定，不需要额外治具压紧就能保证贴装时的位置度，卡扣结构在回流焊过程中能抵消部分热胀冷缩带来的位移，避免底座偏移。从安装边界来看，整体长度适配标准19英寸通讯机柜内的模组安装宽度，底座厚度控制在1.2mm，安装后突出PCB板面的高度不超过8mm，不会占用相邻模组的装配空间，底座底部预留的焊盘区域做了网格状蚀刻处理，提升焊接后的结合强度，长期在高低温交变环境下使用也不会出现脱焊问题。设计时还考虑了批量生产的工艺性，所有折弯内角都做了适配钣金冲压的R角，没有锐角、窄缝等不利于冲压成型的结构，展开后的板材利用率能达到85%以上，适合大规模量产。实际装配过程中，多根馈线可以顺着卡槽依次排布，每根馈线的焊接点位都和底座上的避让缺口一一对应，作业人员不需要额外测量间距就能快速完成馈线摆料，能有效提升SMT产线的装配效率，同时统一的走线间距也能减少馈线之间的信号串扰，提升射频模块的信号一致性。
