气动气缸螺丝钻孔工装夹具结构设计

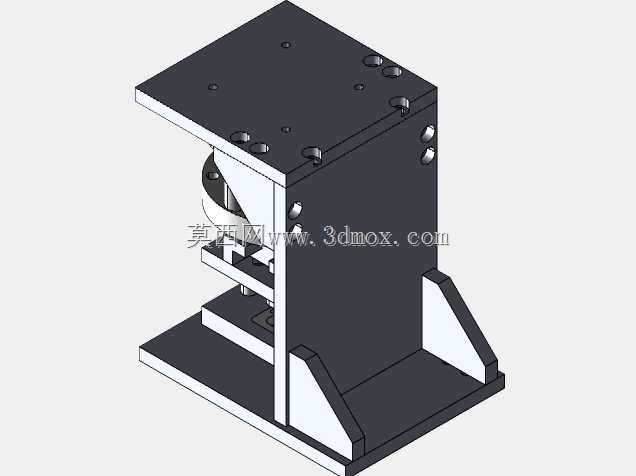

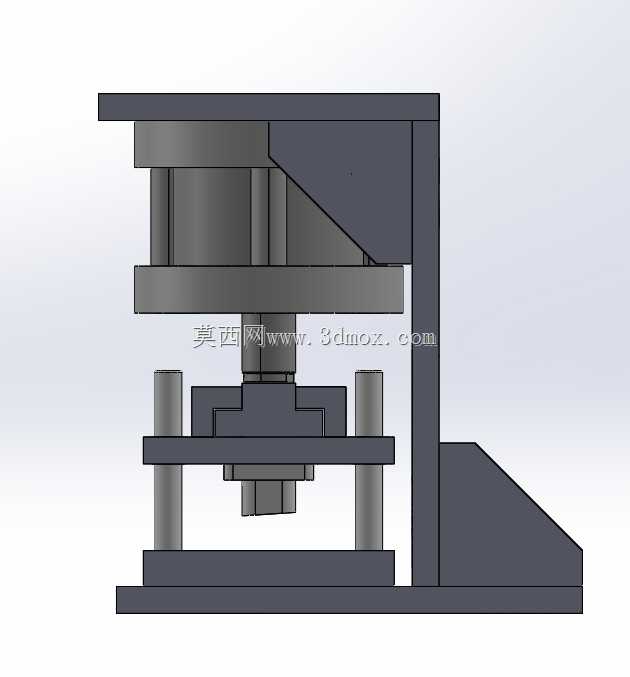

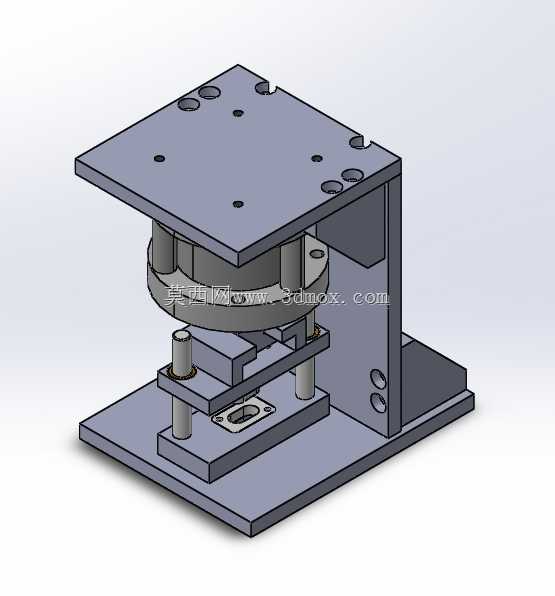

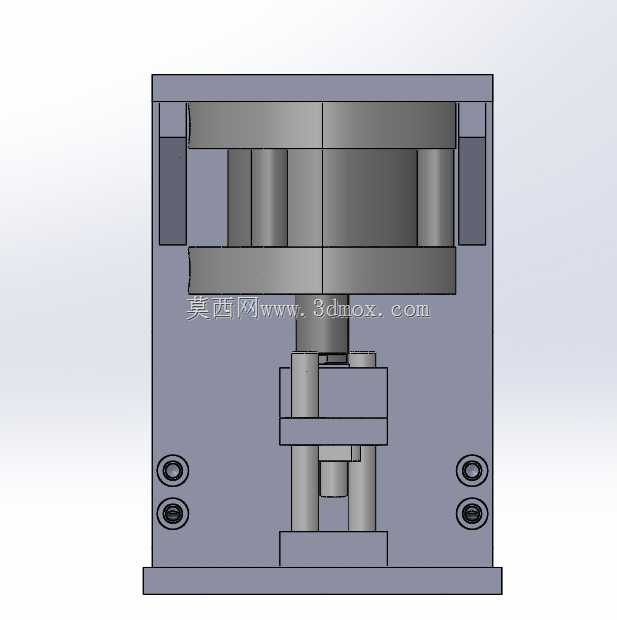

这套钻孔工装主要面向小型气缸类零件的端面螺丝孔加工工序，在批量零件的钻削加工场景中，能替代传统划线找正的装夹方式，大幅降低单件装夹的辅助时长，同时保证同批次零件孔位的位置度一致性，避免人工划线带来的累积误差，适配立式钻床、小型台钻的常规加工工位安装。整套结构采用立式框架布局，外部为一体式箱式支撑壳体，两侧预留的内凹安装槽用于布置垂直导向的滑动副，上半部分的气动执行元件直接固定在壳体顶部的安装基准面，输出端连接压料执行块，下半部分为工件定位基座，设置有与气缸工件外圆匹配的定位止口，能限制工件的径向窜动与轴向转动，保证钻孔过程中工件不会出现位移偏移。设计过程中优先考虑了装夹的快速性，气动驱动的压料结构无需人工反复锁紧螺栓，操作人员只需将待加工气缸工件放置到定位基座的止口内，触发气动控制开关即可完成压紧动作，加工完成后压头自动回退，可直接取下工件，适配中小批量零件的连续加工节奏。导向结构采用双侧滑动配合，压头下行过程中不会出现偏摆，保证压紧力垂直作用在工件上端面，避免工件受侧向力出现定位偏移，同时压头与工件接触的端面做了避让设计，不会遮挡待钻孔的加工区域，也不会与钻头下行路径发生干涉。壳体两侧的紧固螺丝用于将导向镶块固定在框架上，长期使用出现导向磨损后，可单独更换镶块无需更换整套工装主体，降低后期维护成本。定位基座的安装面与壳体底部基准面平行度控制在0.02mm以内，保证工件装夹后待加工端面与钻头进给方向垂直，避免钻孔出现偏斜，底部安装边界预留了通用的T型槽安装孔位，可直接固定在标准钻床工作台上，无需额外制作过渡连接板，适配多数常规机加工车间的现有设备安装条件。整套结构没有冗余的复杂传动部件，气动回路仅需接入常规车间压缩空气气源即可工作，无需额外配置复杂的控制单元，日常维护仅需定期给导向滑动面加注润滑脂、检查压头的磨损情况即可，对操作人员的技能要求较低，适合加工班组的一线生产场景使用。
