洁净室均压送风鼓风室结构设计

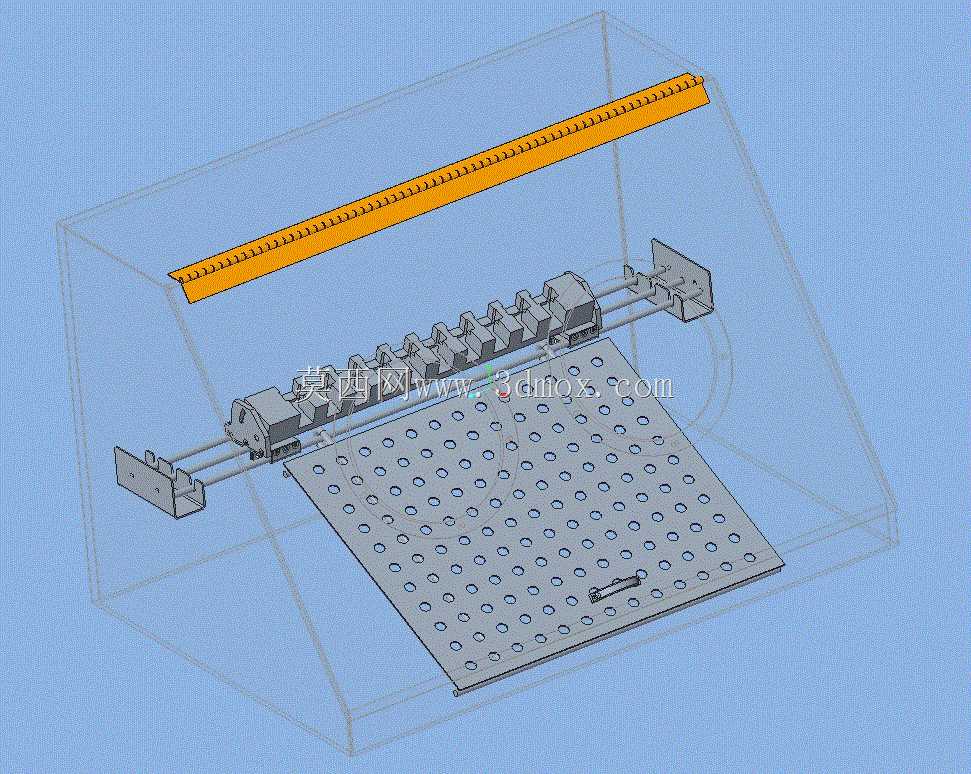

这套鼓风室结构主要应用于洁净车间、无尘实验室等对空气洁净度、送风均匀度有严格要求的场景，作为净化空调系统的末端送风核心组件，承担着将处理后的洁净空气均匀送入受控空间的作用，避免局部风速过高引发扬尘、或是送风死角导致洁净度不达标的问题。从结构组成来看，整体采用框式腔体设计，外围的透明示意部分为静压箱壳体，安装时需贴合洁净室顶板预留的安装洞口固定，边界尺寸适配常规洁净室吊顶模块的安装模数，不需要额外定制转接框架就能完成装配，能有效减少现场安装的拼接工作量。腔体内置的长条状送风整流条沿腔体长度方向布置，表面开设等距排布的送风微孔，设计时通过调整微孔的孔径、开孔间距，让整个出风面的风速偏差控制在合理区间内，避免靠近进风口位置风速过大、远端风速不足的问题。下方带密集孔阵的多孔板为均流层，安装在整流条的出风侧，孔位采用错排布置方式，进一步打散气流，让送出的气流以垂直层流的状态平稳送入作业区域，不会产生涡流裹挟周边尘埃粒子。两侧的安装支架采用折弯钣金结构，预留了对应的安装孔位，既可以将整个鼓风室组件固定在静压箱框架上，也能作为内部整流部件的支撑结构，装配时不需要额外设计支撑件，所有部件的安装位置都预留了调节余量，方便现场根据实际送风效果微调多孔板与整流条的间距。整套结构在设计时充分考虑了日常维护的需求，多孔板采用快拆式固定结构，不需要完全拆解整个鼓风室就能拆下清洁积尘，适配洁净室定期消杀、清洁的运维要求。结构上没有多余的突出棱角，所有钣金衔接位置都做了圆弧过渡处理，避免积尘难以清理，符合洁净设备的设计规范。
