1.5英寸T形槽框架C孔中心定位对齐工具

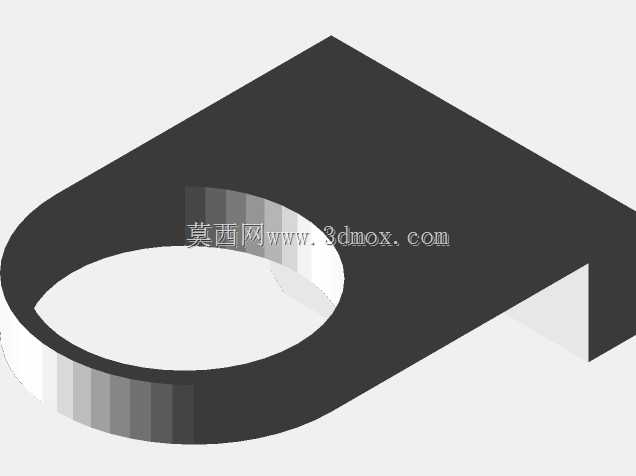

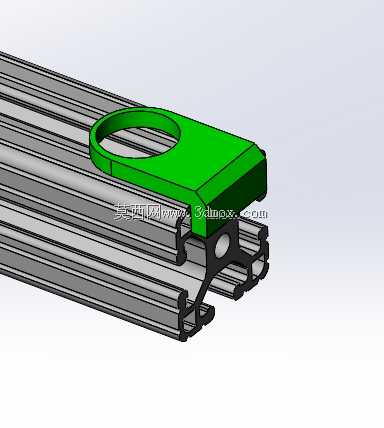

在工业铝型材框架搭建、自动化设备机架装配、生产线防护栏安装这类现场作业场景里，1.5英寸规格T形槽铝型材的孔位对齐一直是容易出现装配误差的环节，常规靠钢尺划线、肉眼对位的方式，很容易出现中心偏移，导致后续安装的紧固件、外挂附件出现卡滞、受力不均的问题，甚至会因为孔位偏差需要重新扩孔，破坏铝型材本身的结构强度。这款对齐工具就是针对这类场景开发的定位辅件，核心作用是快速找准T形槽框架上C孔的中心位置，不需要反复测量划线，卡入槽内即可完成定位基准的确认。从结构设计来看，工具主体采用卡扣式卡合结构，下部的卡爪完全匹配1.5英寸T形槽的截面轮廓，卡入后不会出现横向窜动，上部的环形定位圈内径与标准C孔直径一致，当工具卡入T形槽到位后，环形圈的圆心刚好与待加工或待对齐的C孔中心完全重合，不管是用来做钻孔前的定位标记，还是用来对齐已加工孔位的安装位置，都能把对位误差控制在极小范围内。设计过程中特意做了安装边界的适配，卡爪的伸入深度刚好匹配T形槽的槽腔深度，不会因为伸入过长顶到槽底的加强筋，也不会因为伸入过浅导致卡合不稳出现晃动，上部环形结构的外边缘做了倒角处理，在卡入铝型材端部或者滑动对位的时候，不会刮伤铝型材的阳极氧化表面。实际使用时，不需要额外的紧固件固定，只需要将工具下部卡爪对准T形槽开口推入，直到卡爪完全卡入槽腔的限位位置，就可以直接通过上部的环形结构确认C孔的中心，不管是单人操作还是批量装配作业，都能大幅降低对位的时间成本，减少因为孔位偏差导致的返工。这类定位工具尤其适合多段铝型材拼接时的跨段孔位对齐，当两根铝型材通过T形槽拼接后，只需要将工具沿槽滑动到拼接位置，就能快速确认拼接处C孔的同轴度，避免拼接后孔位错位导致螺栓无法穿入的问题。工具的整体外形没有多余的突出结构，在狭窄的框架内部也能顺利放置使用，不会和周边已安装的其他配件产生干涉。
