壁挂式家具Z型隐藏承重挂钩结构

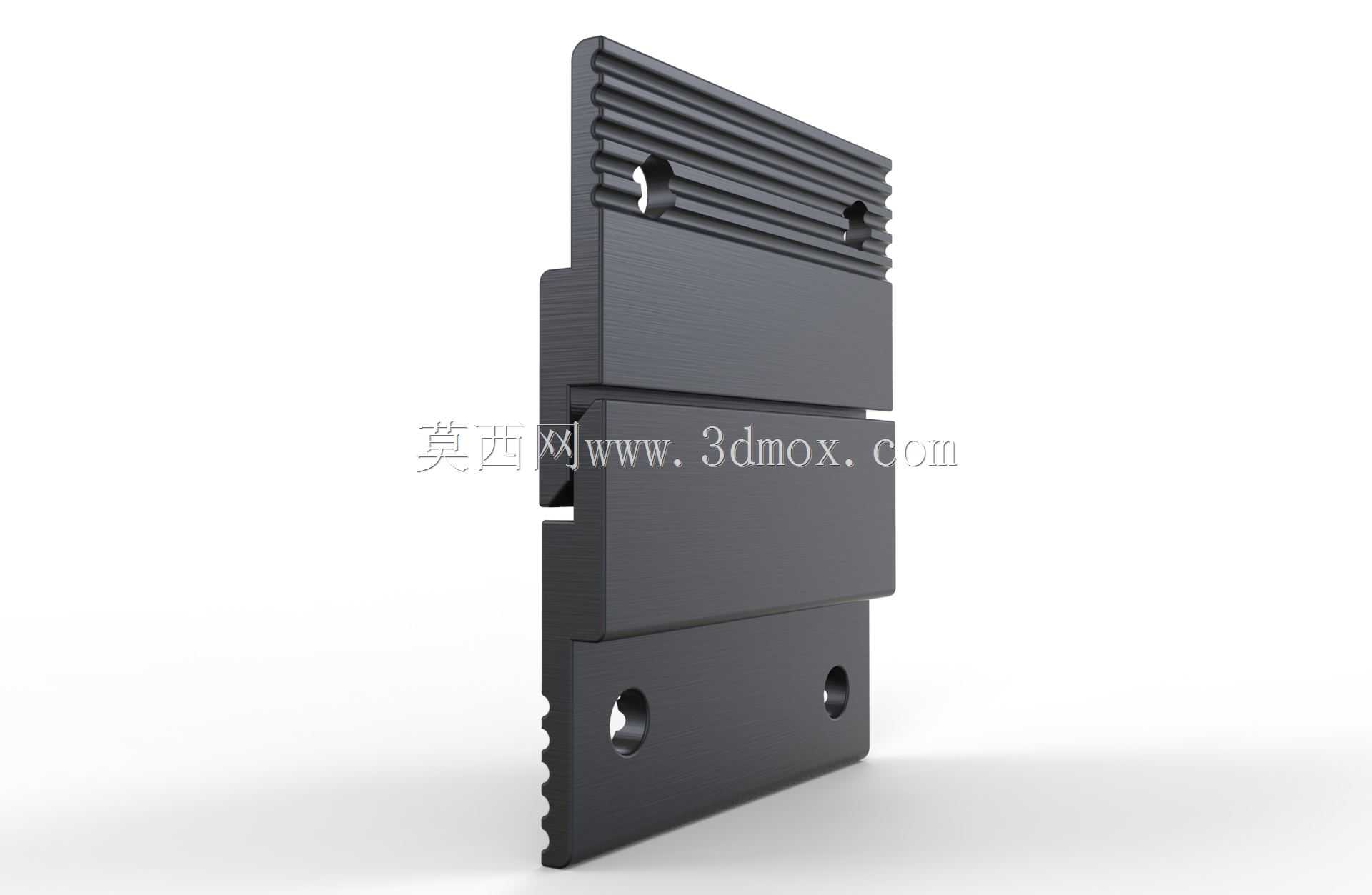

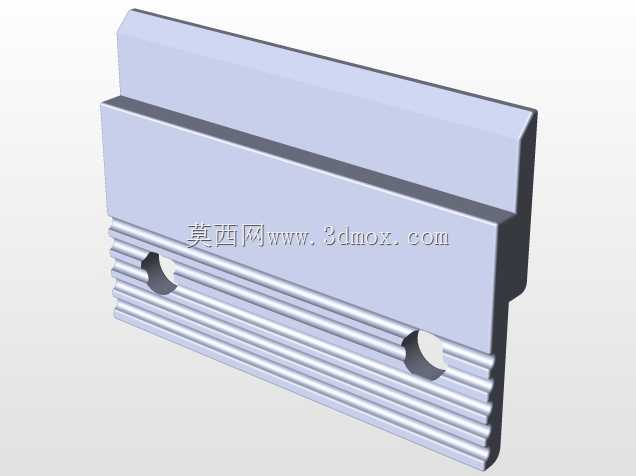

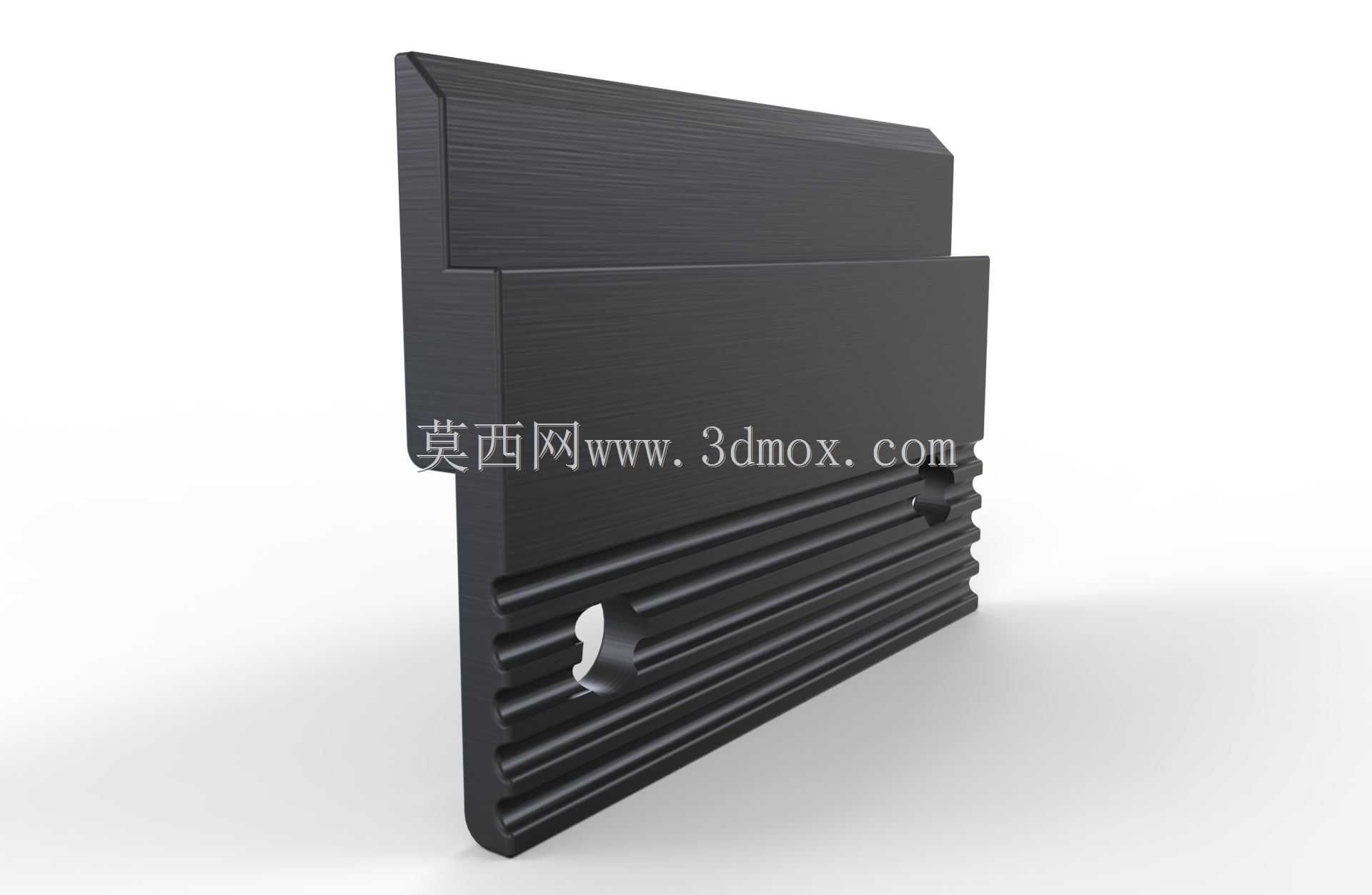

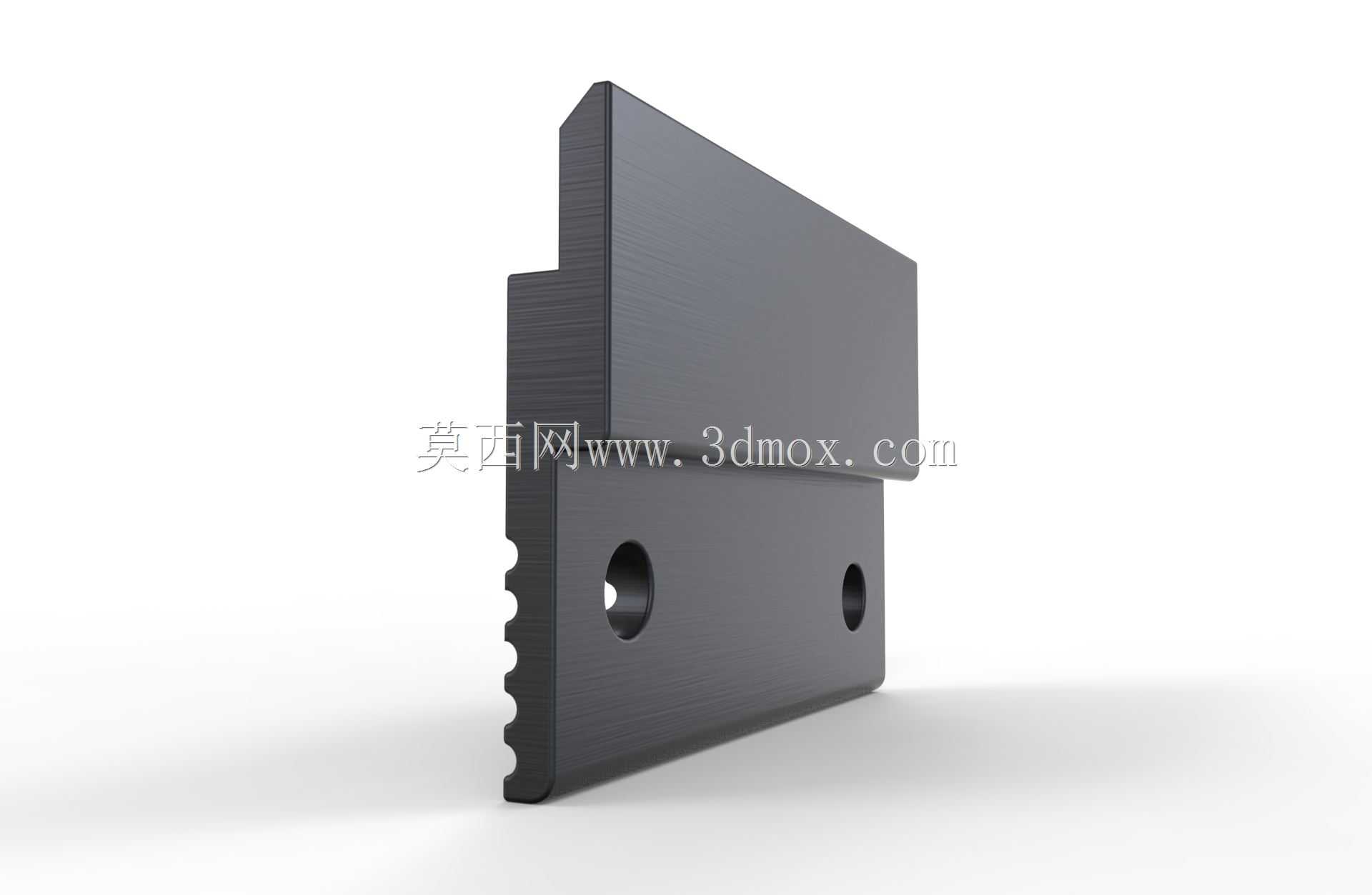

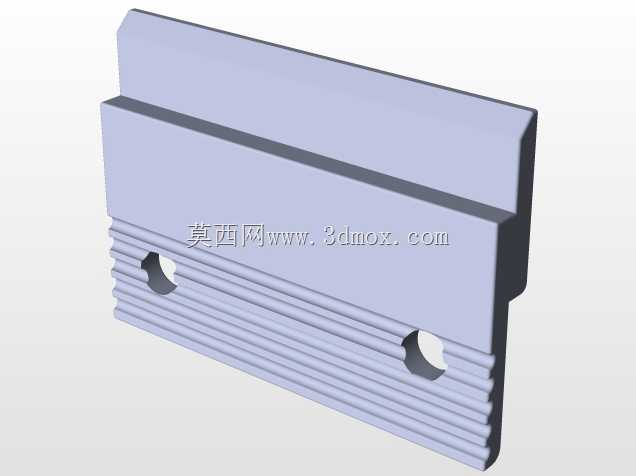

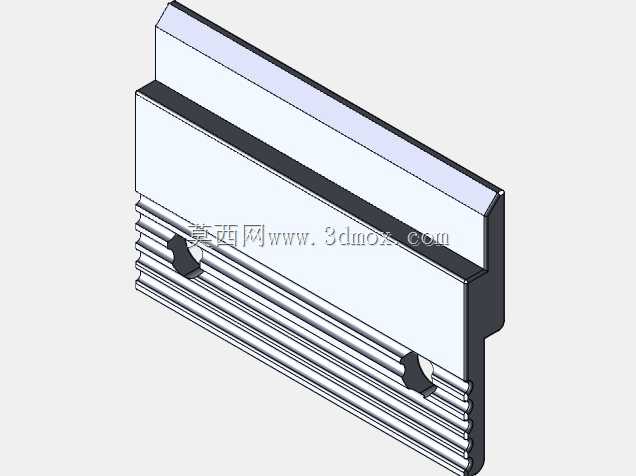

这款Z型挂装构件主要面向民用家具的壁挂安装场景，日常家装中常见的悬挂式洗脸盆柜、厨房吊柜、墙面梳妆镜、墙面置物搁板等需要贴墙固定的家具，都可以通过该构件完成与墙体的可靠连接，替代传统明装角码带来的外观突兀问题，适配多数追求极简安装效果的家装与小型商用空间装修需求。从结构功能来看，构件采用Z型折边的咬合式设计，安装时可将对应公母件分别固定在墙体基层与家具背板上，挂装时只需将家具侧构件对准墙体侧构件的卡槽推入即可完成卡合，无需在家具正面拧入固定螺丝，既能够保证挂装后的外观整洁度，也能降低现场安装的对位难度，减少安装过程中对家具饰面的磕碰损伤。构件表面设置的多道横向加强筋并非装饰结构，而是通过增加截面的惯性矩来提升构件的整体抗弯折能力，在承受家具满载重量时，能够有效分散挂接位置的应力集中，避免长期承重下构件出现塑性变形导致家具下坠倾斜。构件上预留的两个沉头安装孔位，分别对应墙体侧与家具侧的固定点位，孔位做了沉台处理，固定螺丝拧入后螺丝头不会高出构件平面，避免挂装时出现干涉卡位的问题，孔位间距经过匹配常规家具背板的龙骨位置设计，安装时无需额外在背板上补装加强衬板，适配多数16mm、18mm厚度的常规家具板材。构件侧边的锯齿状结构是辅助定位结构，当需要微调家具的水平高度时，可通过锯齿的咬合卡位避免构件移位，无需全程托举沉重家具完成螺丝紧固，降低单人安装的操作难度。设计过程中充分考虑了安装边界的适配性，构件整体厚度控制在较小范围内，挂装完成后家具与墙面的缝隙可控制在5mm以内，既不会因为缝隙过大积灰影响美观，也能预留出墙面不平整时的调整余量，避免墙面凸起导致家具无法贴墙安装。构件的折边角度经过反复校核，挂装后承重方向的受力会直接传导至墙体固定点，不会出现脱扣滑出的风险，同时折边处做了小圆角过渡，没有尖锐的冲切毛边，安装过程中不会划伤施工人员的手部，也不会刮蹭家具的背板涂层。
