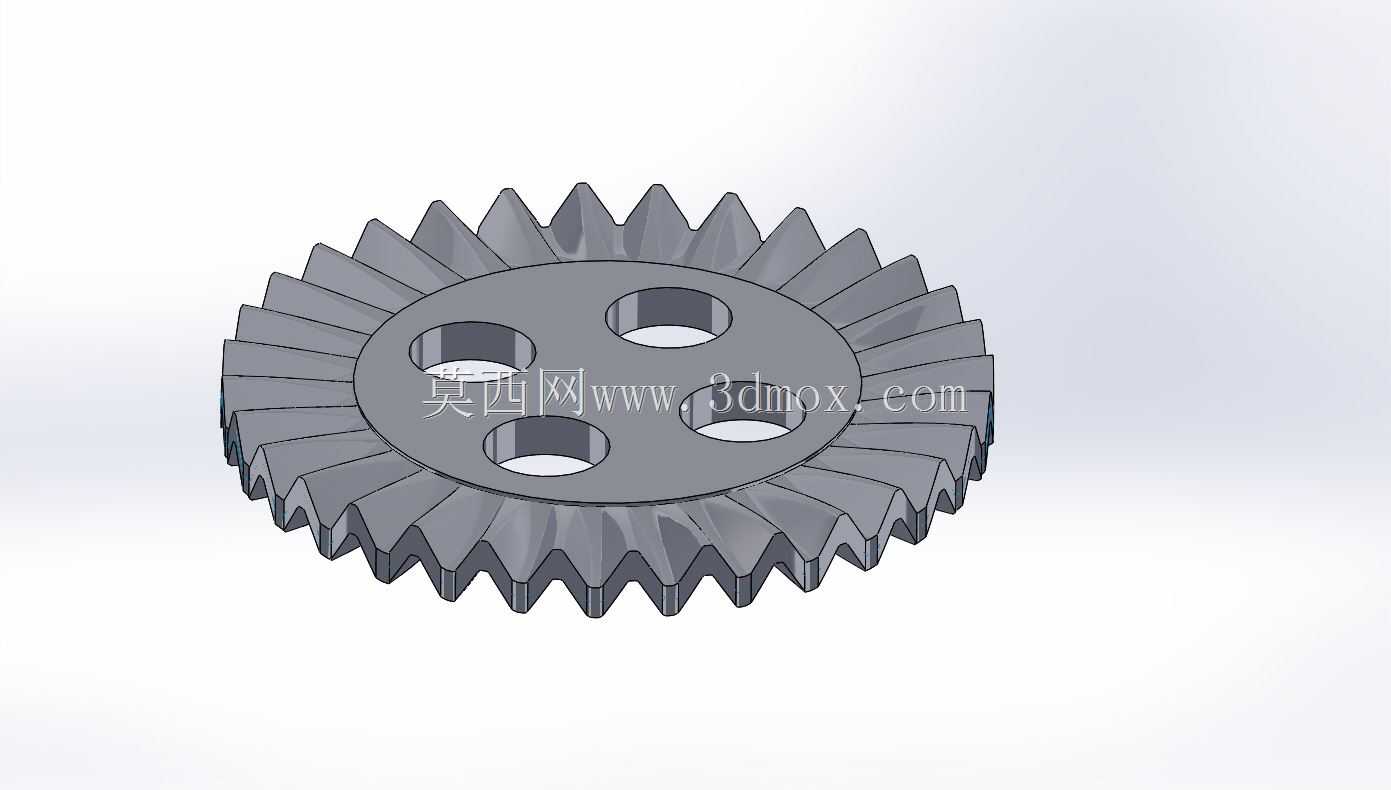

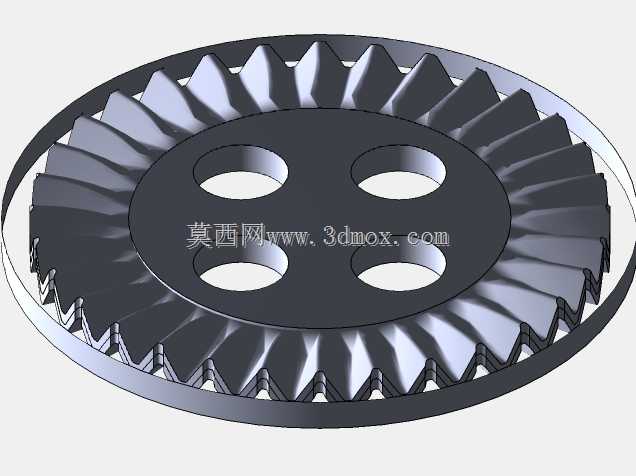

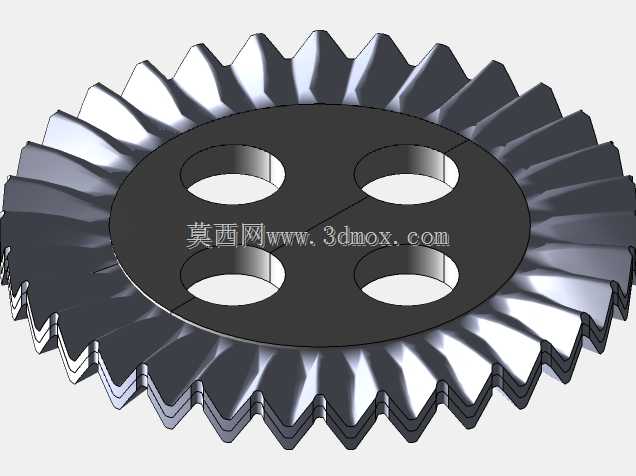

带减重孔结构的锥面传动链轮设计

这类带锥面齿形的链轮结构，常应用在需要交错轴传动的轻载输送设备、小型农机传动单元以及桌面级自动化输送线的动力传递环节，区别于常规平面链轮只能完成平行轴间的动力传递，该结构可直接实现两相交轴间的转速与扭矩传递，省去额外的换向传动组件，压缩整套传动机构的安装空间。从结构设计逻辑来看，齿形部分采用渐开线锥齿廓修形处理，齿顶与齿根均做了小圆弧过渡，避免啮合过程中出现应力集中导致的齿面崩损，啮合时的接触面积经过反复调整，能保证传动过程中齿面受力均匀，减少运行过程中的冲击与异响。中心区域开设的四个均匀分布的通孔，并非随意设置的装饰结构，一方面是在保证轮体整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少动力输入端的启动负载，另一方面这些孔可直接作为安装定位孔使用，装配时可穿过孔位完成与传动轴法兰端的锁紧固定，无需额外加工定位止口，降低配套轴端的加工难度。轮体的厚度与齿面锥度经过匹配设计，安装时需要保证两配合轮的节锥顶点完全重合，否则会出现齿面偏磨、传动卡滞的问题，设计时预留的安装边界需要考虑啮合侧隙的调整空间，轴向调整量控制在0.1到0.3毫米区间即可，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致运转卡滞。齿面的成型过程中，特意对齿向做了微量修偏，补偿安装时可能出现的微小角度误差，降低现场装配的精度要求。这类零件在实际使用中，多搭配小模数传动链条或者直接作为锥齿轮与配对锥齿啮合使用，适合传递扭矩不大但对传动空间有严格限制的场景，轮体材料如果选用45号钢调质处理，可满足常规工况下的使用寿命要求，若应用在有腐蚀环境的食品输送场景，也可更换为304不锈钢材质加工，仅需要调整对应位置的尺寸公差即可，不需要改动整体的齿形与安装结构。
