颚式破碎设备整机结构三维设计

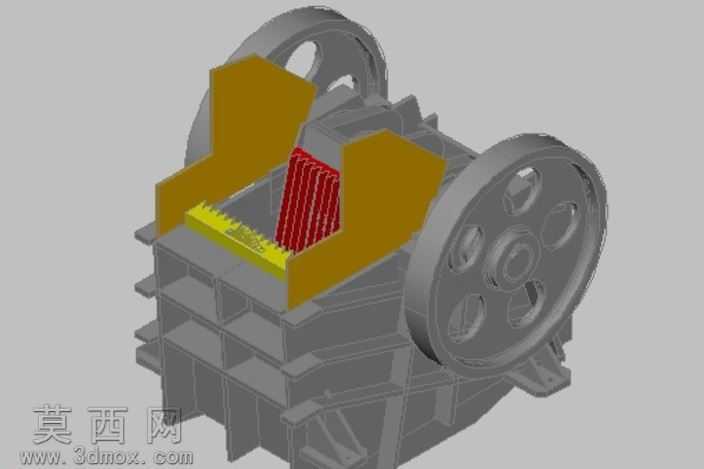

本作品为复摆颚式破碎设备的全参数化三维建模成果，建模过程严格遵循矿山破碎设备的实际设计规范，完整还原了设备从进料到破碎传动的全链路结构。建模阶段首先搭建整体机架的基准坐标系，以焊接式机架的多层加强筋结构为基础，依次完成机架侧壁、支撑横梁、安装底座的特征绘制，对机架上的轴承安装位、衬板固定螺孔做了精确的特征还原，保证各部件装配间隙符合实际加工公差要求。核心破碎腔结构建模时，区分了固定颚板与活动颚板的齿形特征，颚板表面的破碎齿按照实际破碎粒度要求做了等距阵列排布，齿面的倾斜角度、齿间距参数完全匹配粗碎作业的工艺需求；两侧的进料导流板采用折弯钣金特征建模，还原了耐磨钢板的弯折角度与安装固定位，导流板与机架的连接螺栓孔位做了同轴度约束，保证虚拟装配时无干涉问题。传动系统部分，对两侧的大直径V带轮做了细节建模，带轮表面的多道V型槽、轮辐减重孔、中心轴孔与键槽结构都做了完整呈现，带轮与偏心轴的装配采用同轴约束与端面贴合约束，还原了偏心轴带动动颚做往复摆动的运动逻辑；动颚部分的肘板支撑座、拉紧弹簧安装位都做了结构细化，可直观展示动颚在偏心轴驱动下实现上下往复挤压破碎物料的运动原理。材质渲染阶段，为机架主体赋予深灰色铸铁材质，还原铸造件的哑光磨砂质感；进料导流板、颚板等耐磨部件赋予锰钢材质，添加轻微的金属反光与表面耐磨涂层的质感；带轮赋予灰铸铁材质，表面做轻微的氧化质感处理；破碎齿部分做了差异化的材质区分，突出核心工作部件的结构位置。整体模型装配完成后做了全局干涉检查，所有运动部件的活动行程内无结构冲突，可直接用于设备结构展示、工作原理演示以及后续的工程图导出参考，完整呈现了颚式破碎机从外部壳体到内部传动、破碎执行部件的全部结构细节，能够直观展现粗碎破碎设备的设计逻辑与结构组成。
