坚果破碎筛分一体化加工设备结构设计

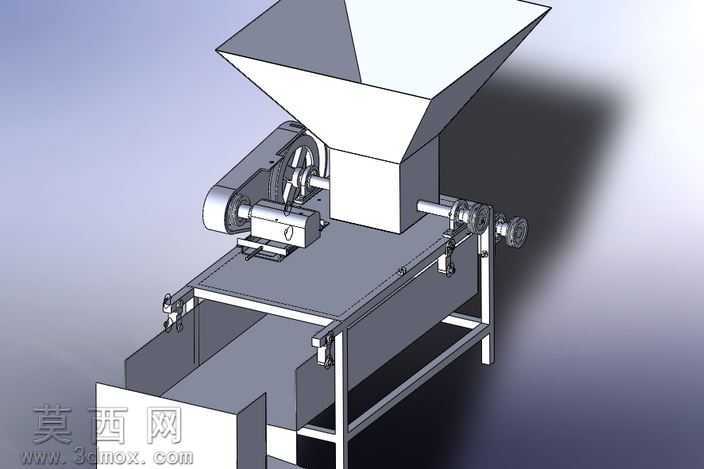

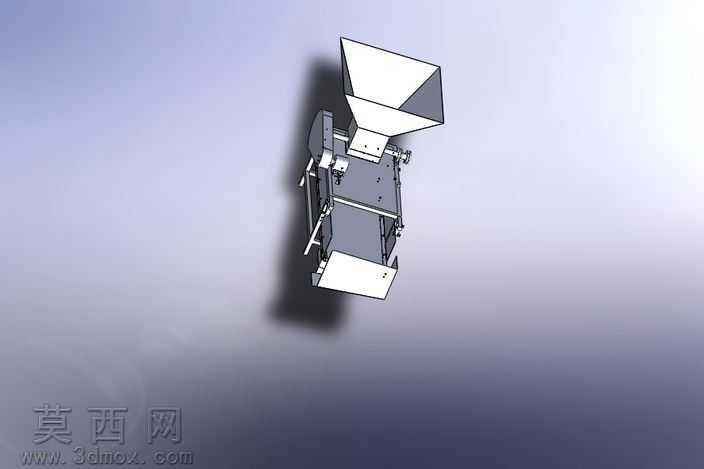

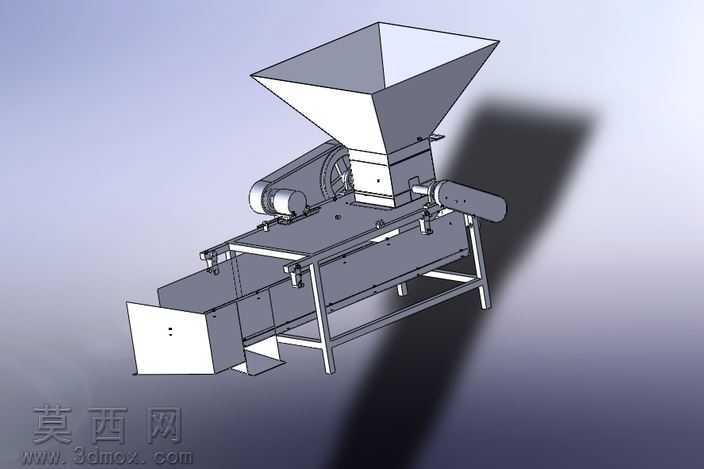

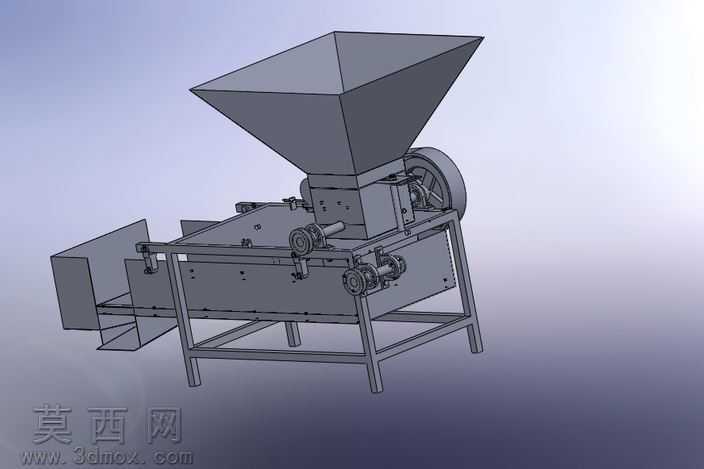

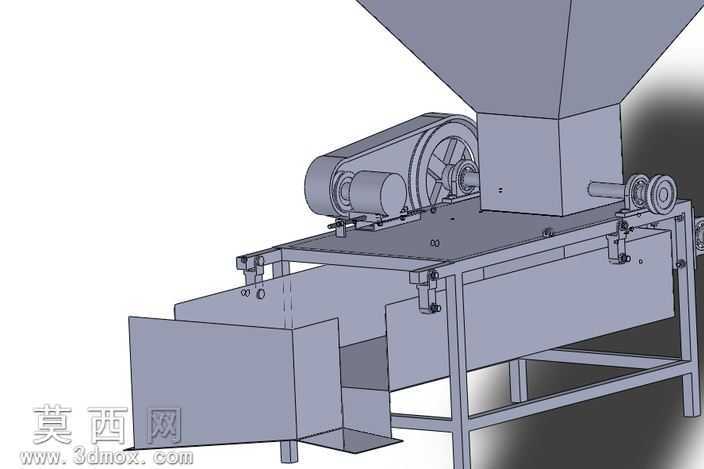

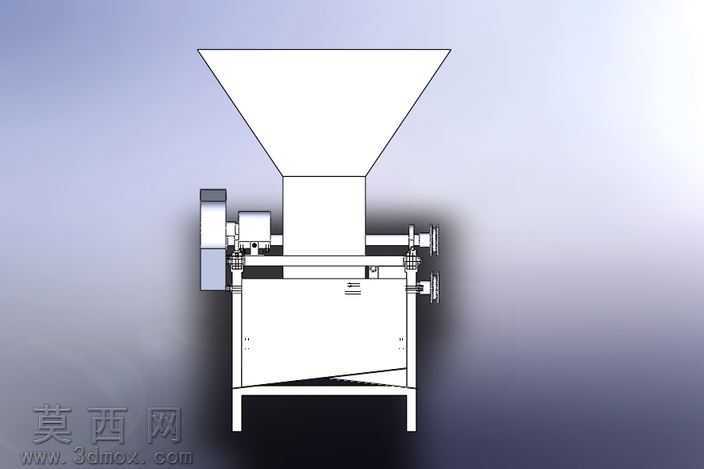

本作品为针对坚果类物料加工设计的破碎筛分一体化设备三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1比例还原，确保各装配结构无干涉、运动逻辑符合实际生产需求。模型整体采用机架承托式布局，上方设置大倾角进料斗，通过曲面建模完成料斗的导流结构设计，保证物料能够依靠自重均匀送入破碎腔，避免进料堵塞问题。破碎腔侧部配套电动马达驱动组件，建模时还原了带轮传动结构的细节，包括带轮的轮槽结构、传动带的张紧调节机构、电机的安装固定支座，通过装配约束模拟传动过程的运动关系，确保动力传递路径清晰合理。破碎腔下方设置水平筛分输送机构，建模时对筛网的固定结构、筛面的倾角调节组件、侧边的导向限位结构进行了精细化还原，可实现破碎后物料的粒径分级，合格粒径物料透过筛网进入下方集料仓，大粒径物料可沿筛面进入回流通道等待二次破碎。设备下部设置抽屉式集料仓，采用抽拉导轨结构建模，还原了集料仓的限位卡扣、把手结构，方便加工完成后物料的集中收集。机架部分采用方钢焊接结构建模，对各支撑腿的连接节点、横梁的加固结构、设备底部的可调支撑脚都进行了细节刻画，保证设备整体结构的稳定性。渲染阶段采用哑光金属材质模拟设备的碳钢机架与加工部件，对传动部件采用深色橡胶材质还原传动带质感，电机部分采用铸铁材质搭配散热筋细节，整体渲染效果真实还原工业设备的质感。设计过程中充分考虑设备的连续作业需求，通过双轴联动的结构设计，实现破碎与筛分工序的同步运行，设备每小时可处理1200-1500公斤物料，可完成坚果破壳、壳仁筛分的连续作业流程，各功能模块布局紧凑，传动结构简洁可靠，便于后期的设备维护与易损件更换，模型完整保留了各部件的建模参数，可直接用于工程出图、结构优化与样机试制参考。
