适配家用吸尘器改造的快速真空成型装置

这款真空成型装置的核心设计逻辑，是依托家用直立式吸尘器的负压源实现低成本快速热成型作业，不需要额外配置工业级真空发生系统，大幅降低了小批量塑料件成型的设备门槛。从实际应用场景来看，这类装置非常适合手板打样、小批量定制塑料外壳、教学实验、创客项目加工等场景，不需要占用大型工业设备的排期，在普通工作室甚至家庭工作空间就能完成薄塑料片的吸塑成型作业。

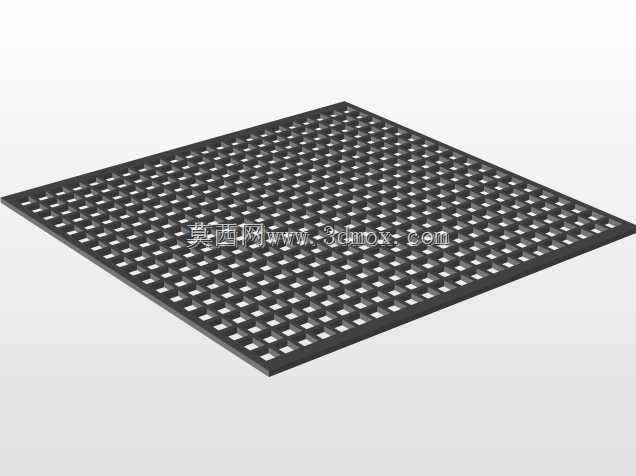

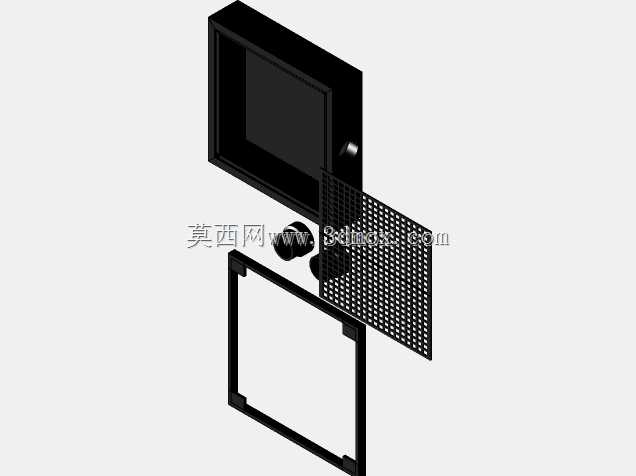

装置的结构拆分来看，核心分为三个功能模块：上部是带加热承载位的成型腔体框架，中部是密布通孔的真空吸附网格板，下部是密封对接框架，侧边预留了与吸尘器软管对接的接口位置。设计时特意将吸附网格板做了等距密集开孔处理，孔位排布均匀覆盖整个成型工作面，避免出现局部负压不足导致的塑料片成型不到位、边角缺料的问题，网格板的边框做了台阶限位结构，安装时可以直接卡入下部框架的定位槽内，不需要额外紧固件就能保证密封贴合，减少装配调试的时间。

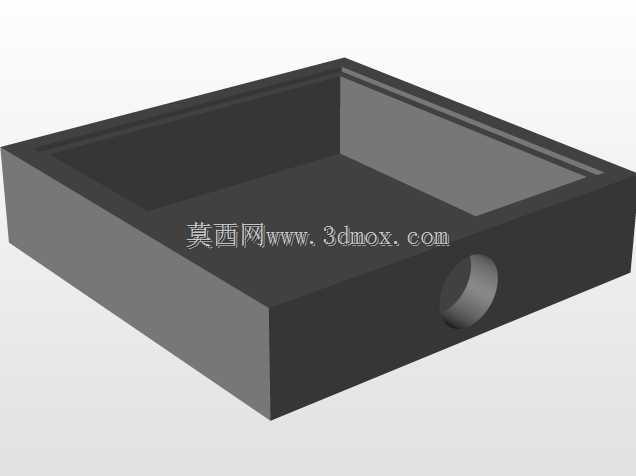

上部腔体的边框采用了加厚的框型结构，一方面是用来承载加热软化后的塑料片，另一方面边框的内侧做了压边槽，配合配套的压框可以将软化的塑料片四周牢牢压紧，避免抽真空时出现边缘漏气导致负压损失。下部的密封框架是整个装置的密封基础，框架的拼接处都做了止口设计，组装后接缝处的缝隙控制在0.1mm以内，如果采用PLA等3D打印材料制作框架，需要在接缝处粘贴耐热铝箔胶带做密封补强，尤其是框架的拐角位置，是最容易出现微漏的区域，实际使用时如果发现负压上不去，优先检查拐角位置的密封状态。

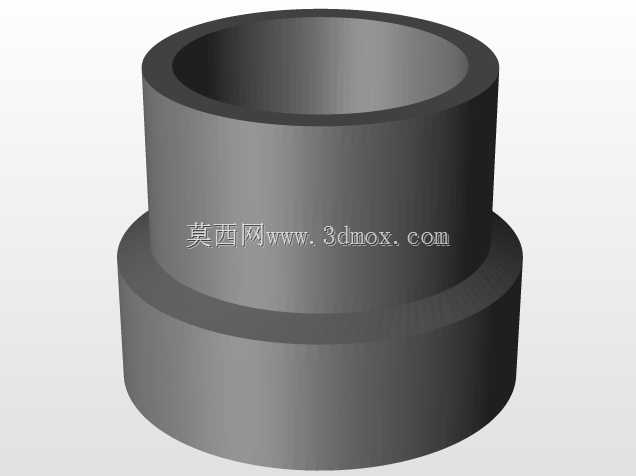

对接吸尘器的接口位置做了阶梯变径设计，可以适配不同口径的家用吸尘器软管，不需要额外制作转接头，接口与腔体的连接处做了圆弧过渡，减少气流阻力，保证负压可以快速均匀地传导到整个吸附网格面。从安装边界来看，整个装置的工作面尺寸适配常见的A4幅面塑料片，整体外形尺寸控制在可以放置在普通工作台面的范围，不需要专门的设备安装基础，使用时只需要将下部框架平稳放置在工作台，对接好吸尘器软管，将加热软化的塑料片放置在上部框架的压边位置，扣合压框后启动吸尘器，就能在几秒内完成塑料片的吸附成型，成型后等待塑料冷却定型即可取出工件。

设计时还考虑了不同使用场景的适配性，如果需要加工厚度更大的塑料片，可以在框架上部增加外置的加热支架，搭配红外加热灯对塑料片进行均匀加热，不需要改动装置的主体结构。整个装置的所有结构件都可以通过3D打印制作，框架部分如果需要提升耐热性，可以更换为PETG等耐热性能更好的打印材料，长期使用时建议在压框与塑料片接触的位置粘贴一层耐高温硅胶条，既可以提升密封效果，也能避免压框长期受热出现变形。实际使用过程中需要注意，吸附网格板的孔位不要被残留的塑料碎渣堵塞，每次使用后及时清理板面，保证气流通畅，对接吸尘器的位置建议增加一层初效滤网，避免成型过程中产生的塑料微屑被吸入吸尘器，影响吸尘器的使用寿命。
