3D打印机用激光保持架快调锁紧结构

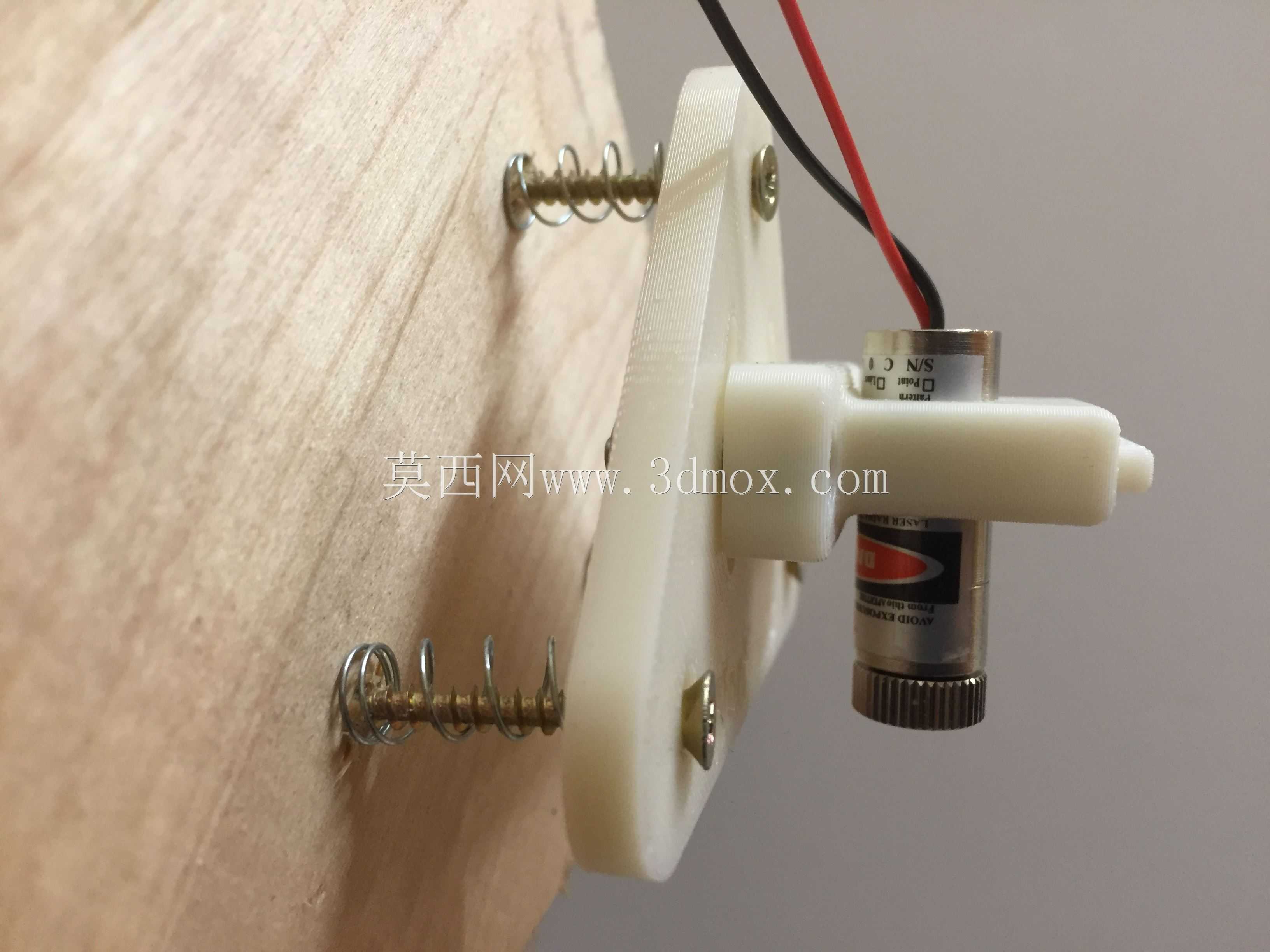

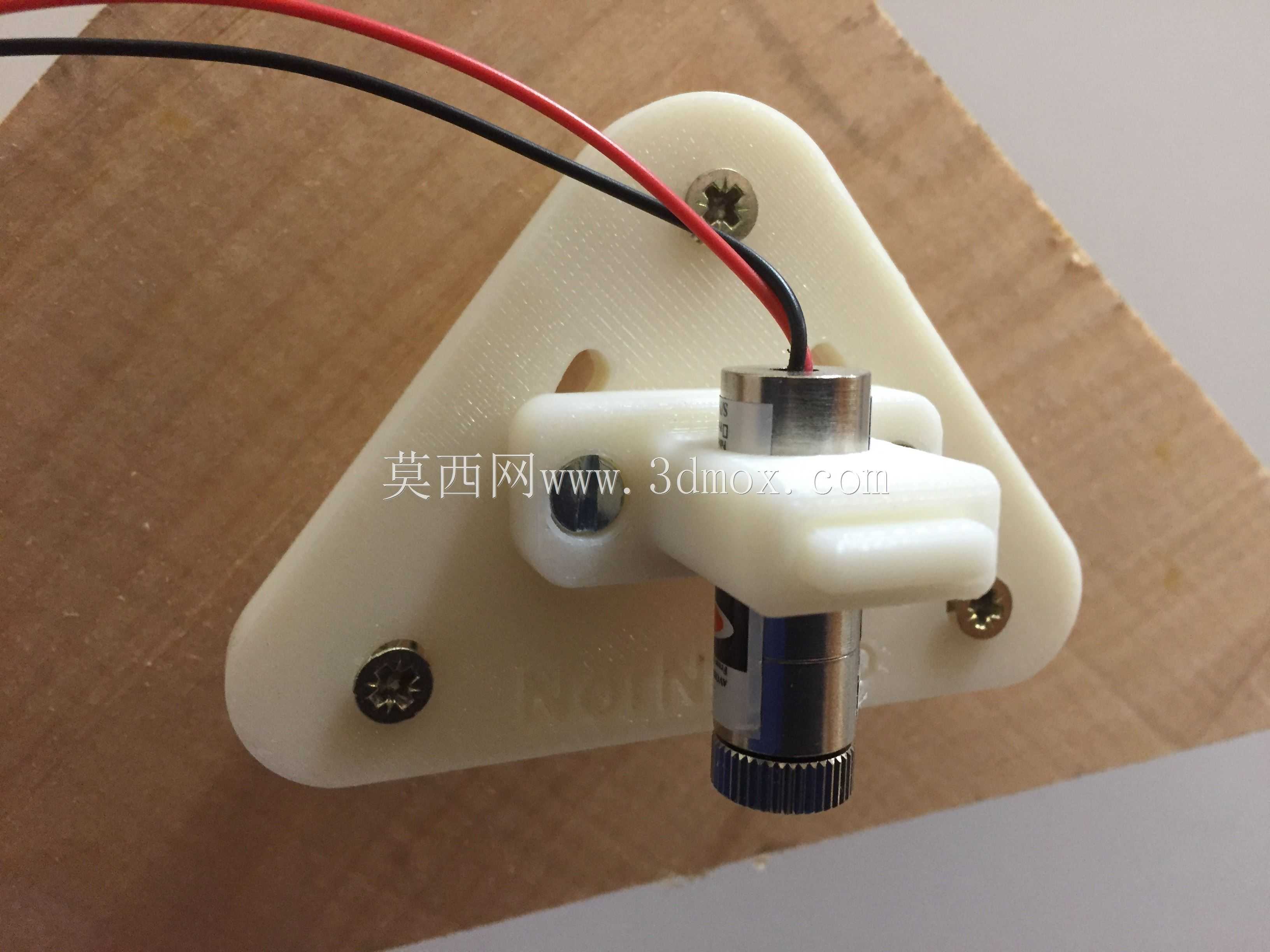

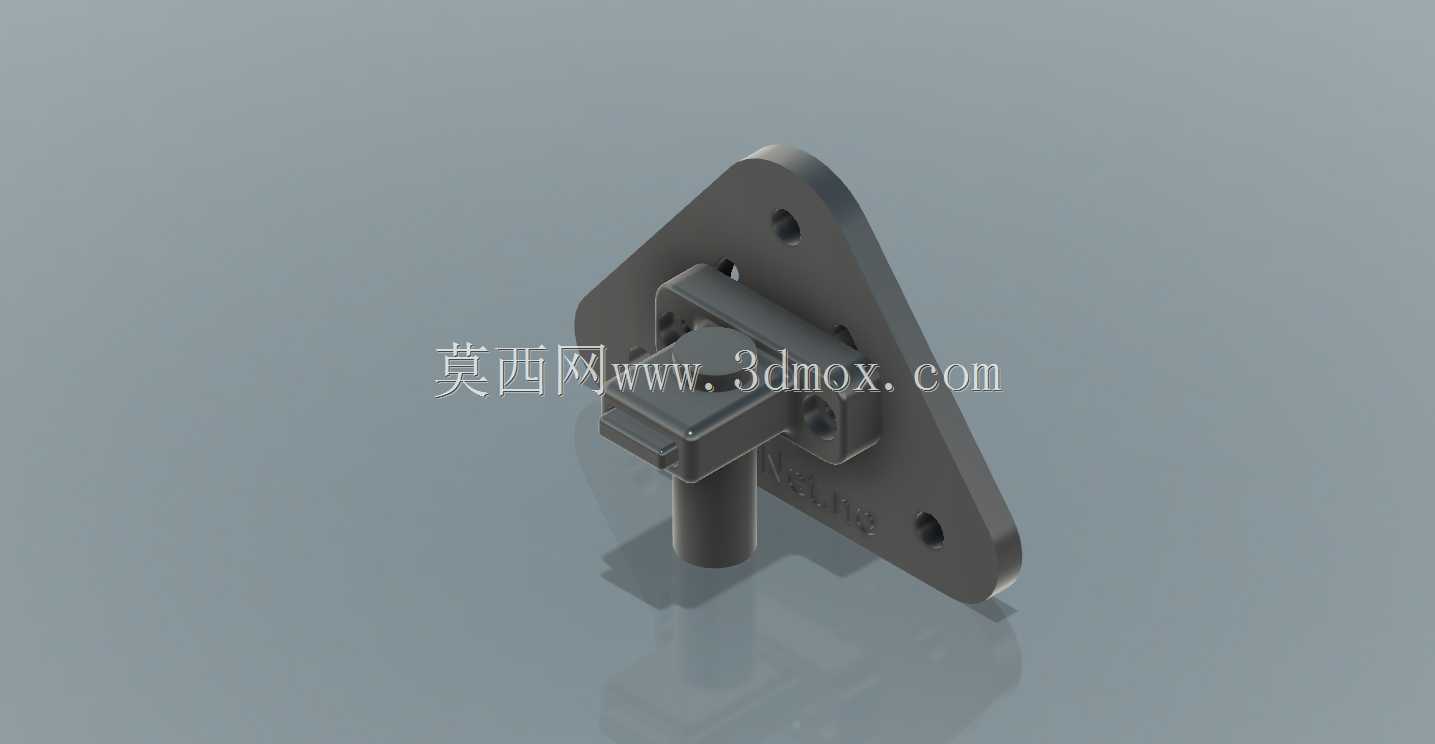

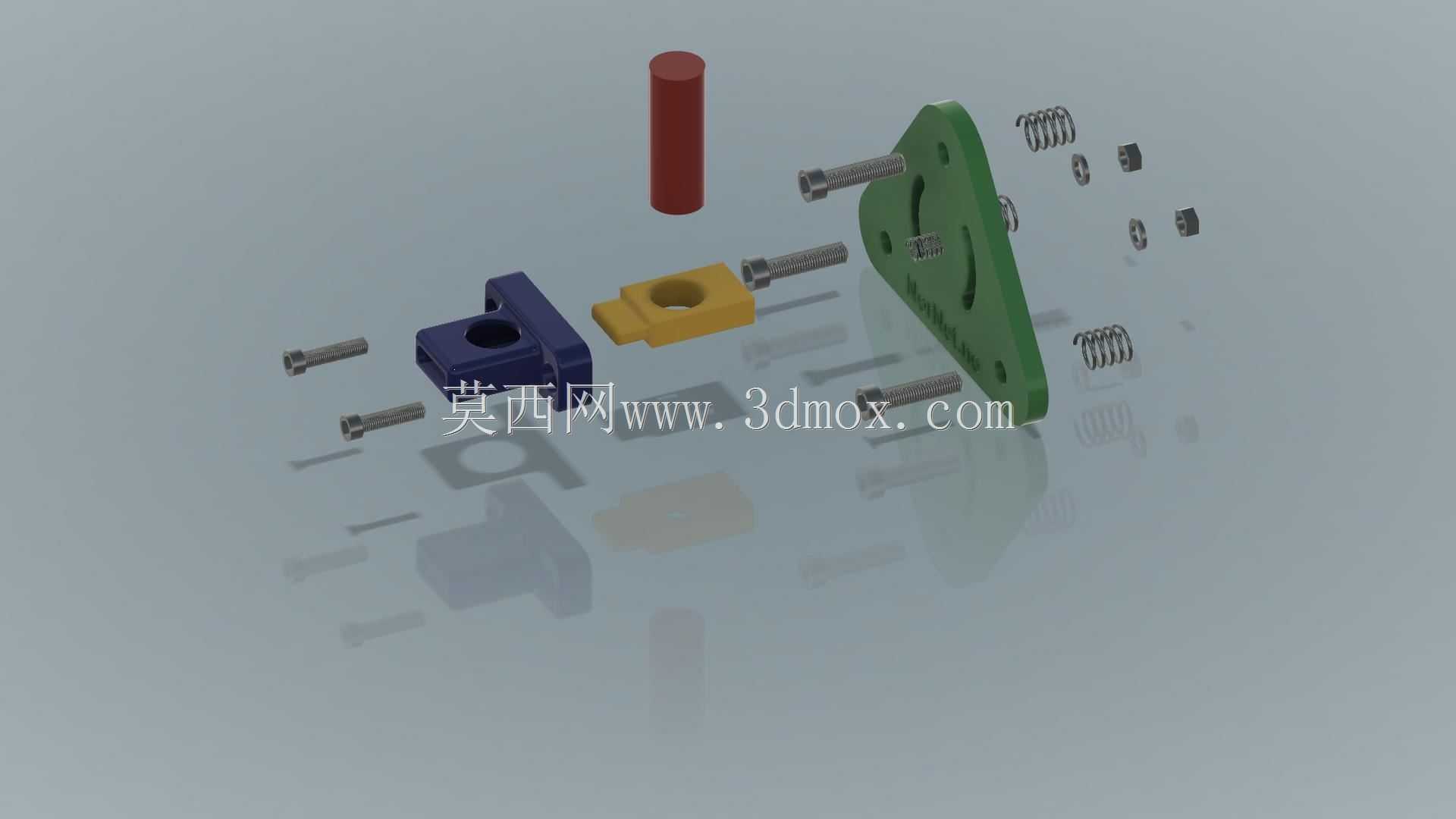

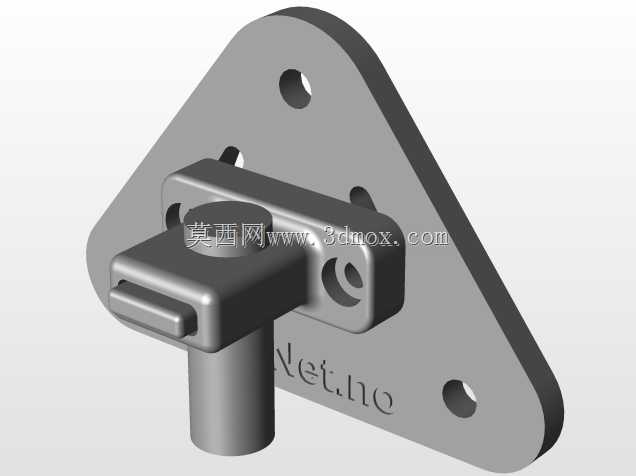

在桌面级FDM 3D打印机的光路校准作业中，激光保持架的调节效率直接影响设备调试周期与打印精度，这款快调式激光保持架正是针对RepRap架构打印机的光路固定需求设计，解决了传统支架调节后锁紧繁琐、微调精度不足的痛点。从实际安装场景来看，该保持架采用三角形安装基板作为承载主体，三个角位预留的沉头安装孔可直接适配RepRap机型的标准2020铝型材安装面，安装孔位间距匹配通用型材槽距，无需额外加工转接板即可完成固定，基板边缘做了倒角处理，避免安装调试过程中剐蹭操作人员手部。核心的快释微调结构设置在基板中心区域，激光发射模块的安装座通过三个带弹簧预紧的调节螺钉与基板连接，弹簧始终保持对安装座的向外推力，调节时无需反复拧松锁紧螺母，直接旋转对应位置的螺钉即可推动安装座产生角度偏移，实现激光光路的X/Y轴倾角微调，单方向调节分辨率可达0.1度级别，完全满足光路同轴校准的精度要求。当调节到位后，依靠弹簧的预紧反力即可实现螺钉位置的自锁定，无需额外设置锁紧压块，大幅缩短了光路校准的操作时间。安装座的中心孔采用标准圆柱形定位腔，可直接适配市面常见的12mm直径激光发射模块，孔壁预留的紧定螺钉槽可从侧面完成模块的轴向固定，避免模块在设备运行振动中出现窜动。从结构设计思路来看，这款保持架摒弃了传统多零件拼接的复杂结构，整体采用一体化成型设计，除调节螺钉、弹簧与紧定螺钉外无额外零散零件，既降低了装配复杂度，也减少了多零件配合带来的累积公差。在安装边界上，保持架整体突出安装基板的高度控制在25mm以内，不会与打印机的X轴运动滑台产生运动干涉，基板厚度为4mm，采用工程塑料打印即可满足结构强度要求，若用于工业级设备改装也可替换为金属材质加工。实际使用中，该结构不仅可用于3D打印机的激光校准模块固定，也可适配小型激光雕刻模组的安装固定，在需要频繁调节激光指向的小型自动化设备上同样具备适用性，调节过程中三个螺钉的受力均匀，不会出现安装座卡滞或偏移过量的问题，弹簧的预紧力经过匹配设计，既不会因弹力过大导致调节费力，也不会因弹力过小导致设备运行中出现位置漂移。
