双槽V型皮带轮传动组件结构设计

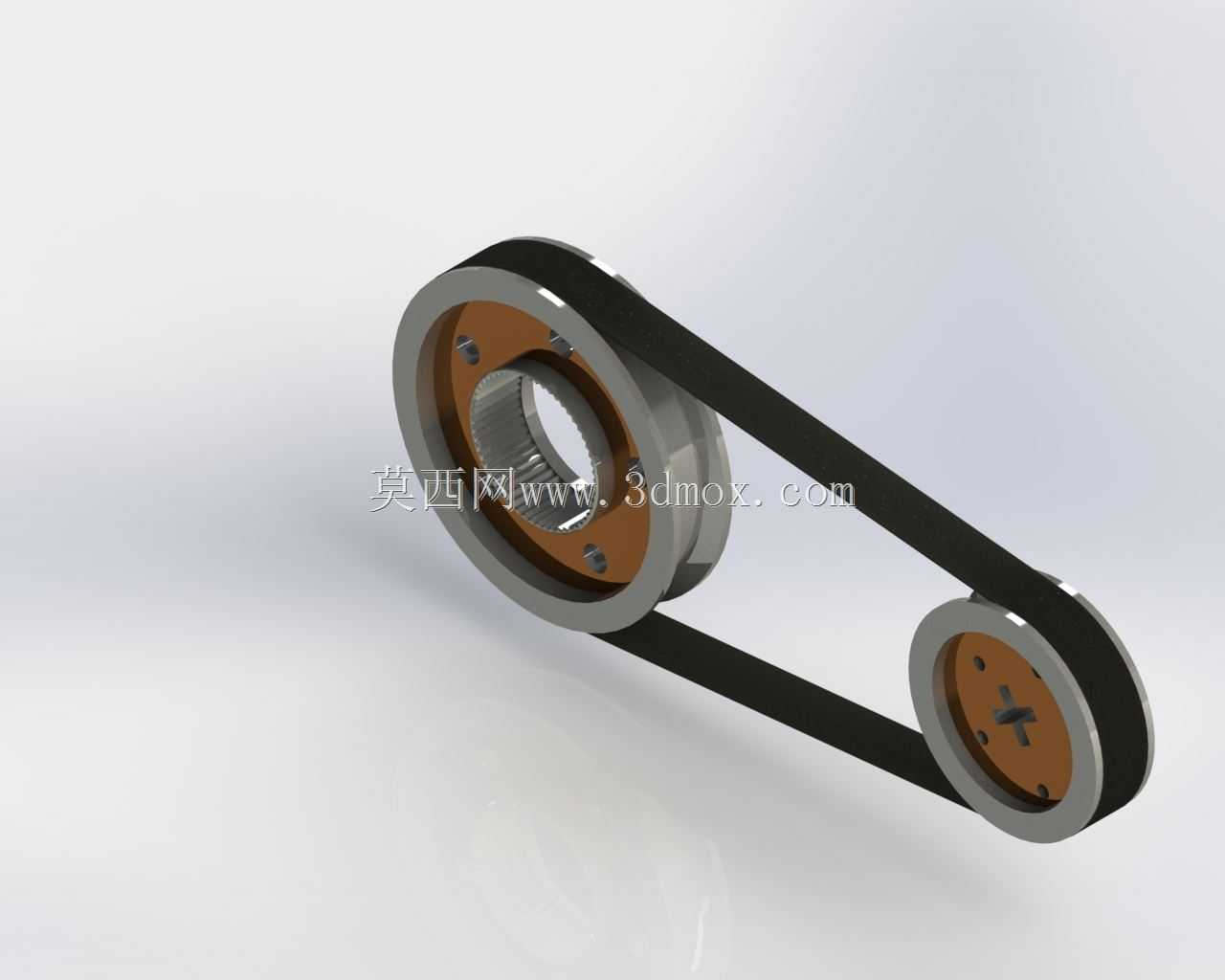

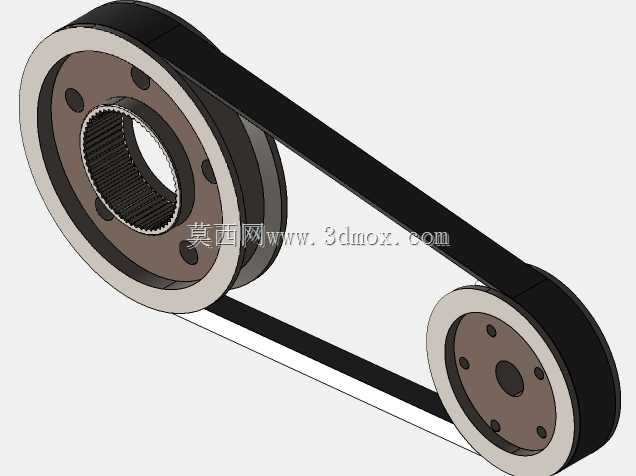

这套带传动组件的设计，首先要匹配常规工业场景里的中小功率传动需求，常见于小型输送线、台式加工设备、农用辅助机具这类对传动缓冲有要求的工况，毕竟带传动本身自带过载打滑特性，能避免负载突变时直接打坏后端传动件，比刚性齿轮传动的容错空间大很多。设计时先确定了大小带轮的直径比，对应常规1:2.5左右的减速比区间，能适配多数电机输出端到执行端的转速匹配需求，带轮的轮槽尺寸严格对应普通V带的截面规格，槽角做了适配小带轮包角的修正，避免皮带嵌入轮槽过深加剧磨损，同时轮缘做了倒角处理，防止皮带运转时被锐边割伤侧边。大带轮中心加工了带键槽的通孔，能直接配合对应直径的传动轴，通过平键传递扭矩，轮毂部分做了加厚处理，避免频繁启停时轮毂开裂，轮辐部分采用实心辐板结构，兼顾小尺寸带轮的加工便利性与运转刚性，不需要额外做减重孔，毕竟整体尺寸不大，实心结构的动平衡更容易控制。小带轮的中心同样做了适配安装轴的孔位，端面预留了紧定螺钉的安装位，方便在小功率场景下快速锁定轴与带轮的相对位置，不需要额外做复杂的轴向定位结构。皮带选用普通包布V带，长度匹配两个带轮的中心距设计，安装时预留的中心距调整余量能覆盖皮带张紧的需求，不需要额外加装张紧轮就能满足常规张紧行程要求，两个带轮的安装端面做了同轴度基准设计，装配时只要贴合轴肩就能保证两轮的槽型对齐，避免皮带跑偏磨损。实际应用中，这套组件能在多粉尘、轻度潮湿的工况下稳定工作，不需要频繁做润滑维护，相比链传动没有运转噪音，也不会出现链条拉长跳齿的问题，适合对传动平稳性有一定要求、维护频次较低的设备场景。设计时也考虑了安装边界，两个带轮的外径尺寸控制在常规安装空间范围内，皮带运转时的外围轮廓预留了足够的安全间隙，不会和周边的设备护板、机架结构产生干涉，轮槽的表面粗糙度做了对应要求，既不能太光滑导致皮带打滑，也不能太粗糙加速皮带的磨损，整体结构没有复杂的异形曲面，不管是机加工还是3D打印打样都能快速实现，方便设计人员做方案验证时快速搭建传动测试台架。
