十字轴式万向连接关节结构设计

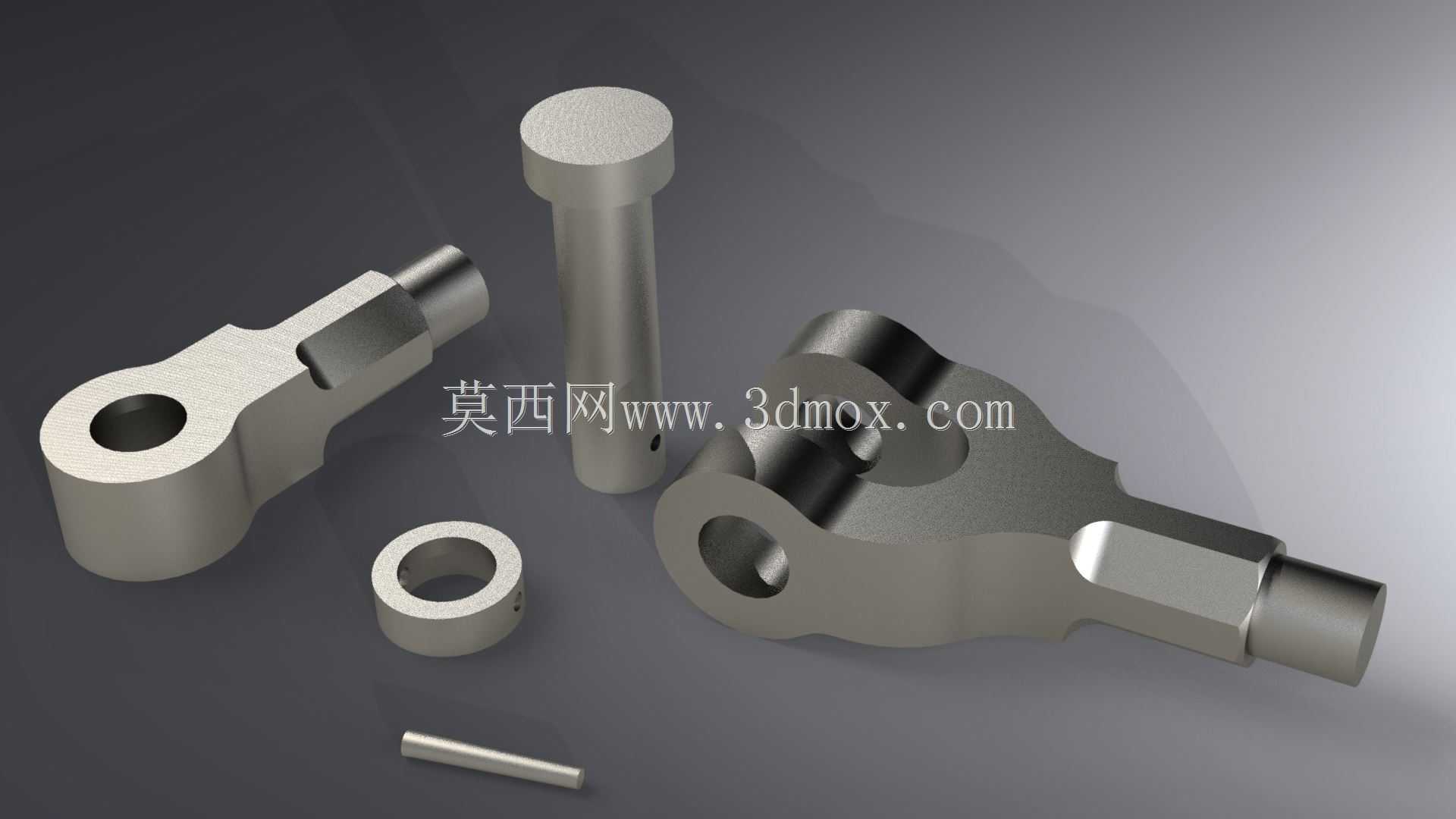

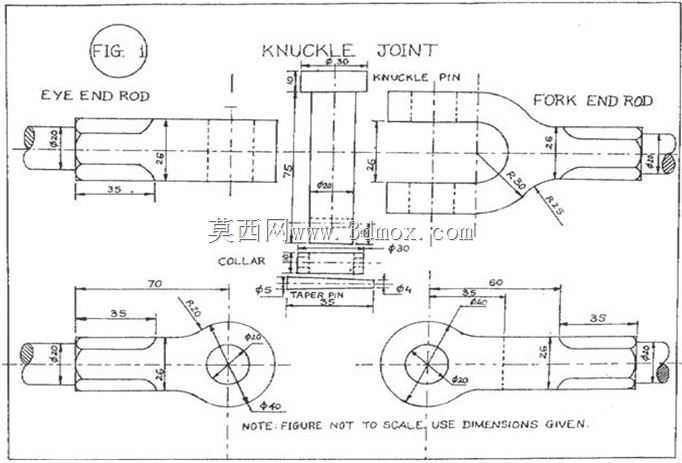

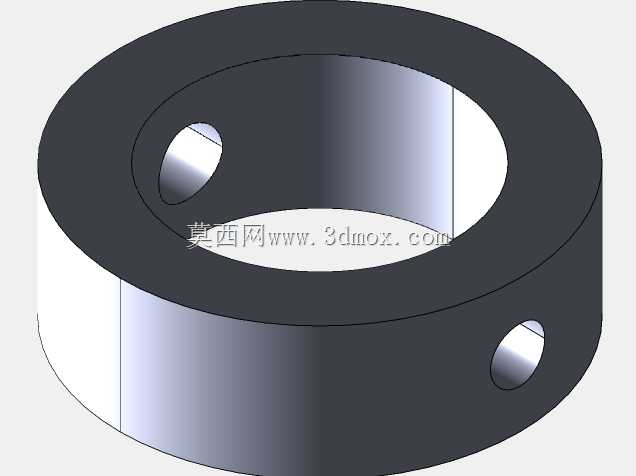

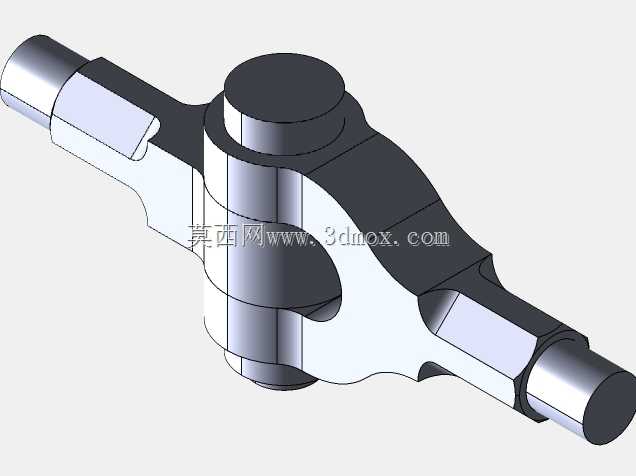

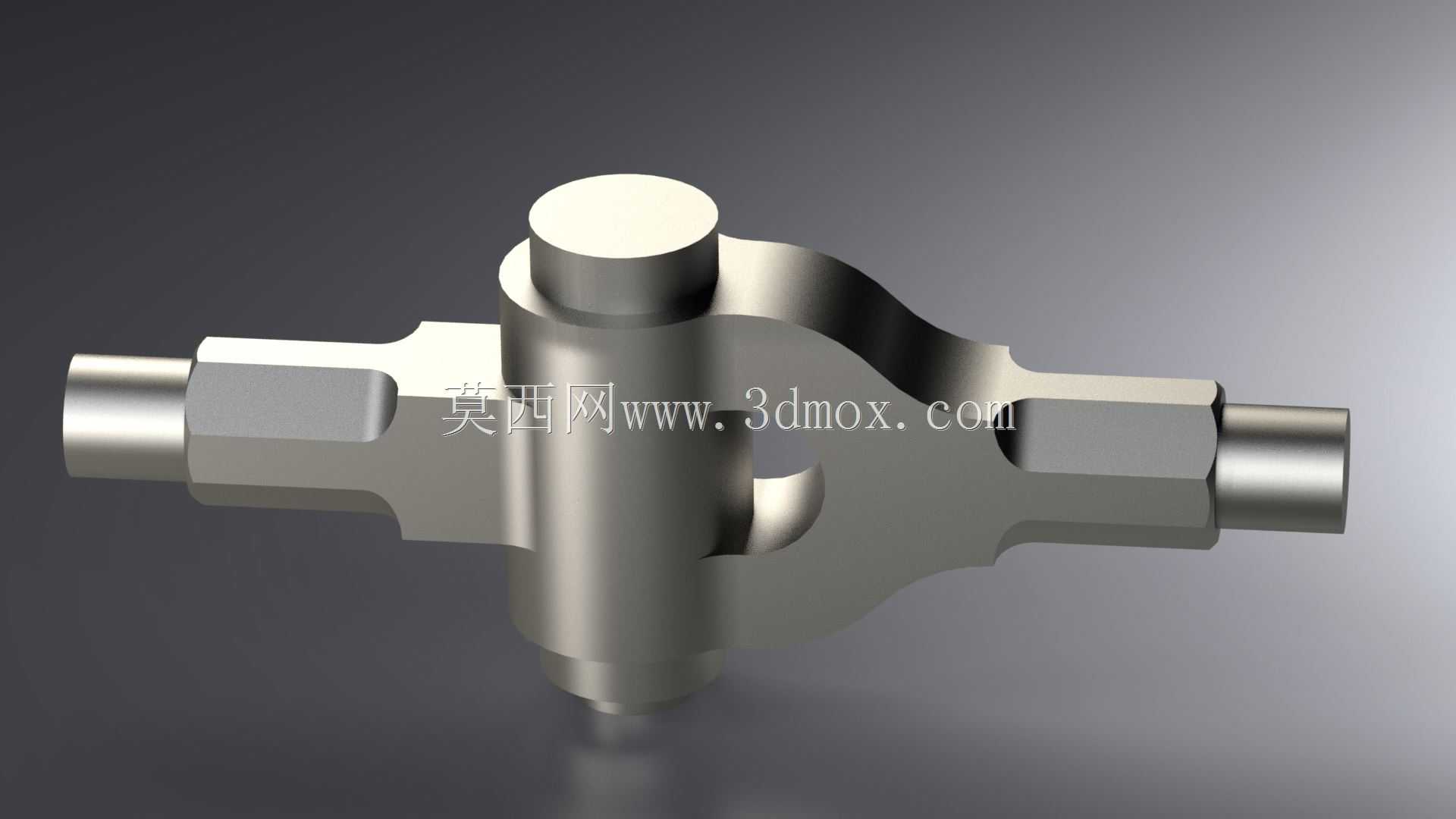

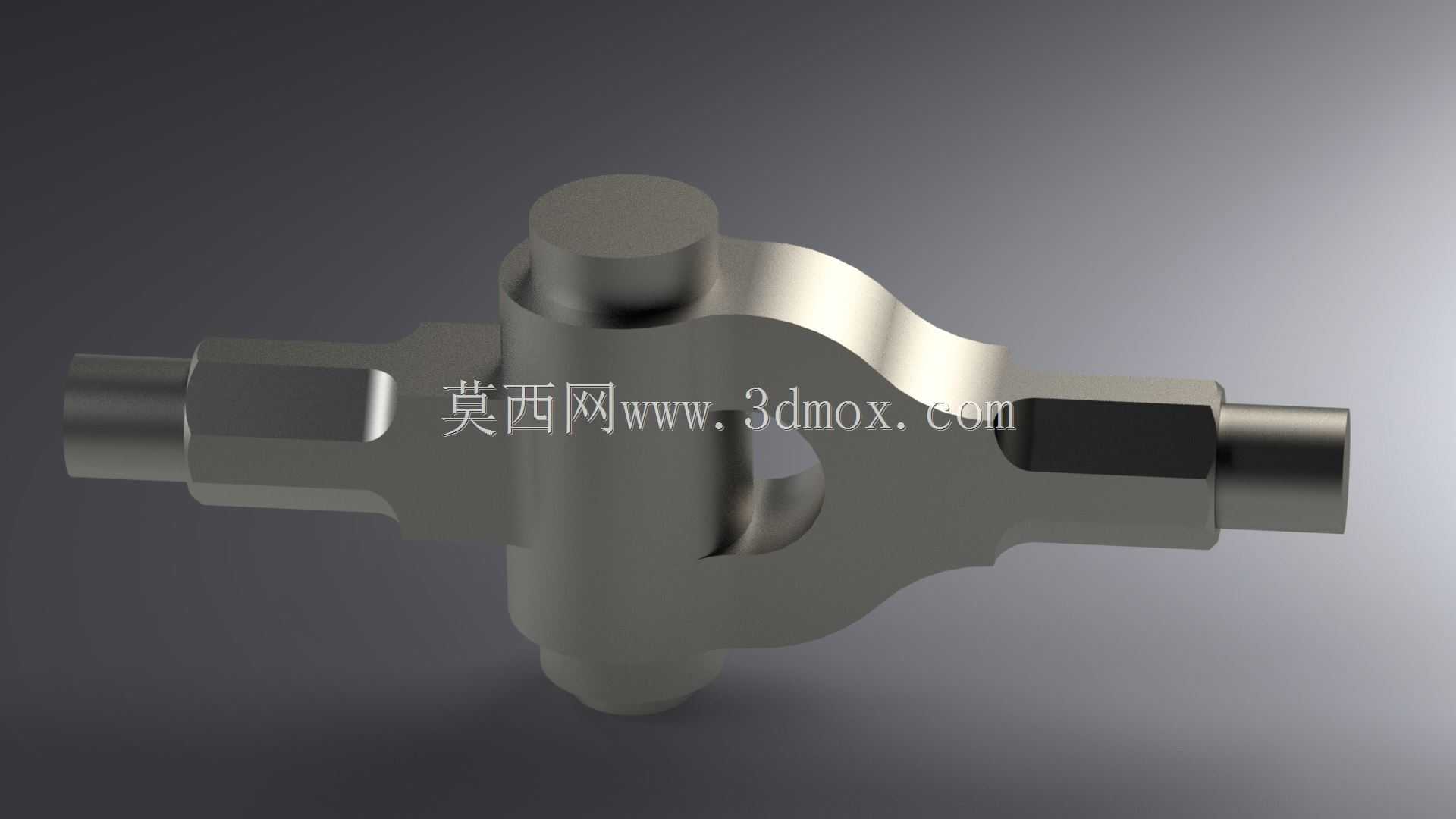

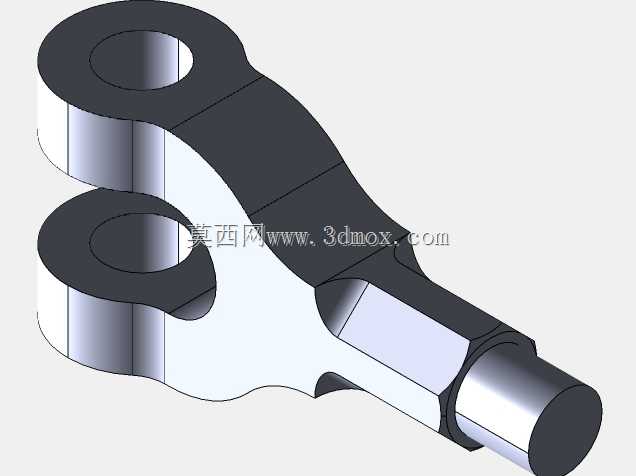

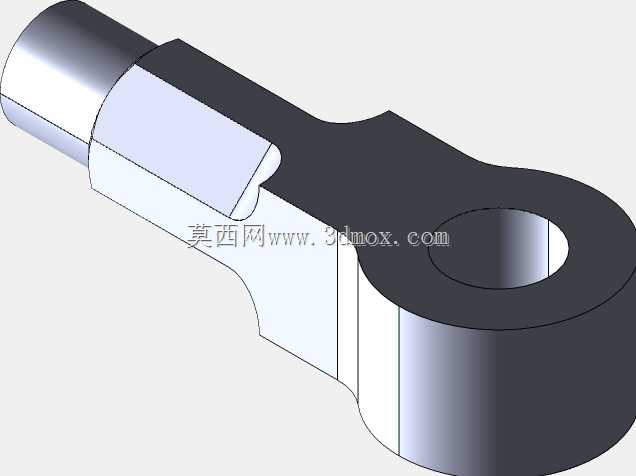

这类十字铰接式关节核心应用在需要补偿两轴间角度偏移的传动链路中，常见于工业设备的动力传递工位、工装夹具的活动铰接部位，以及小型传动机构的变角度动力输出端，能够在两轴存在空间夹角的工况下持续传递扭矩，避免刚性连接带来的轴系憋劲、轴承异常磨损问题。从结构设计逻辑来看，该关节采用十字轴作为核心铰接载体，两个叉形接头分别套接在十字轴的两对轴颈上，工作时每个接头可绕对应的轴颈做定角度摆动，以此适配输入端与输出端之间的角度偏差，相比刚性联轴器，它不需要安装时严格保证两轴同轴度，能降低现场装配的精度要求，同时抵消设备运行中机架形变、振动带来的轴系错位影响。从安装边界来看，十字轴的轴颈直径直接决定了关节的额定承载扭矩，设计时需要根据传递的最大扭矩核算轴颈的剪切强度与接触应力，叉形接头的内孔与轴颈配合采用间隙配合，预留润滑脂存储空间，保证长期摆动过程中的磨损量在可控范围内；两侧接头的外接端采用外六角加圆柱轴段的结构，既可以通过六角部位施加拧紧力矩完成与外接轴的锁紧，圆柱轴段也能作为定位基准，保证与外接部件的同轴度，避免传动过程中出现额外的动不平衡量。在实际选型应用中，这类关节的摆动角度范围需要匹配设备的实际工况，常规工况下单向摆动角度不超过25度时，传动效率可保持在较高水平，若超出设计角度范围，会造成轴颈与叉形孔的边缘接触，局部应力骤增大幅缩短使用寿命；十字轴的轴颈端面设置有挡圈槽，通过孔用挡圈限制叉形接头的轴向窜动，同时预留0.1到0.2毫米的轴向间隙，避免温度变化带来的热胀冷缩造成关节卡滞。设计过程中需要重点关注十字轴与叉形接头的接触部位硬度匹配，通常十字轴轴颈做表面淬火处理，叉形接头的铰接孔可镶嵌铜套或者做硬化处理，降低摩擦系数，减少长期往复摆动带来的磨损失效；整体外形采用对称式布局，保证各个方向的摆动承载能力一致，没有明显的受力薄弱点，能够适应多方向变角度的传动需求，在小型自动化设备、手动工装夹具、轻型传动机构中都有广泛的适配场景，不需要额外的润滑管路，日常维护仅需定期补充润滑脂即可保证长期稳定运行。
