平底V形定位块组多规格工装夹具

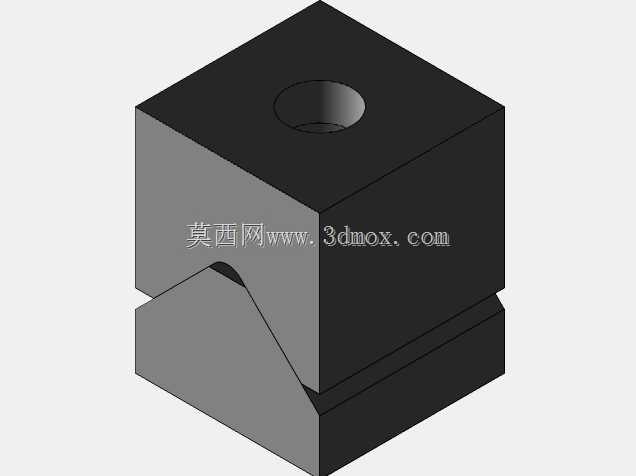

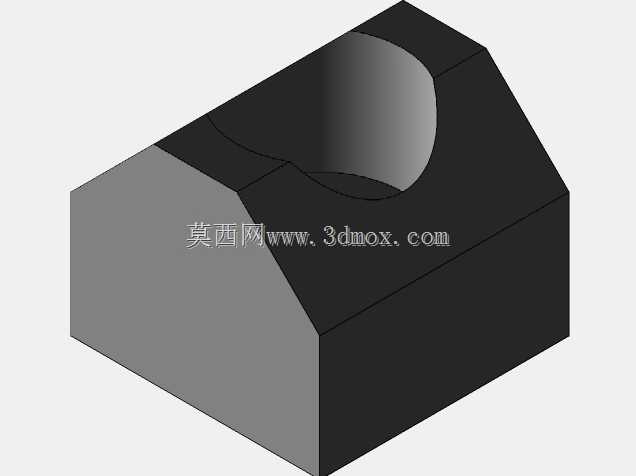

在机械加工、检测划线、工装装配场景里，这类平底V形定位块是轴类、圆柱类工件装夹定位的核心基础元件，日常车间做轴件铣削、钻孔、同轴度检测、部件组配时，都需要依靠它来完成工件的径向定位，限制圆柱件的X、Y向位移，保证加工或检测基准统一。不同于带夹紧结构的V形台钳，这款平底V形块依靠自身平整底面与工作台面贴合，既可以单独使用承托小型圆柱工件，也可以成对配合使用支撑长轴类零件，适配不同长度的轴件装夹需求。设计上采用整体式方块结构，顶面开设90度标准V形槽，槽口边缘做了微小倒角处理，避免工件装夹时刮伤零件表面，也能减少槽口应力集中，提升块体的抗磕碰能力；块体顶面加工有安装沉孔，可通过螺栓直接固定在机床工作台、划线平台或者专用工装板上，装夹后不会因为切削受力或者工件挪动出现位移偏移。不同规格的V形块对应不同的支撑尺寸边界，25mm组合高度、25mm宽度的规格适配直径10-20mm的小型轴类零件，20mm高度、12mm宽度的微型规格可用于仪表轴、小直径销钉类零件的定位，35mm高度、25mm宽度的规格则能支撑直径更大的圆柱工件，最大可适配直径30mm以内的轴件装夹，25mm高度、16mm宽度的规格兼顾了中小尺寸轴件的通用装夹需求，覆盖了常规车间里大部分中小型圆柱零件的定位场景。平底设计的优势在于安装时不需要额外调整底面水平度，只要工作台面平面度达标，放置后即可保证V形槽的定位精度，相比带支脚的V形块，接触面积更大，承重能力更强，装夹重型小轴件时也不会出现倾斜。V形槽的两个定位面做了精密磨削处理，表面粗糙度控制在合理范围，既能保证工件与定位面的贴合度，又不会因为接触面过于光滑导致工件定位时打滑，实际使用时如果需要夹紧工件，还可以配合快速夹钳、压板在V形块上方完成压紧，不会和块体本身的结构产生干涉。这类V形块常和其他定位元件组合使用，在组合工装里作为圆柱类零件的定位基准，不管是做批量零件的加工工装，还是做单件零件的划线检测，都能快速搭建定位结构，减少工装设计的重复工作量，是机械加工车间、计量检测室里必备的基础工装元件。
