带侧装孔法兰式轴套定位连接构件

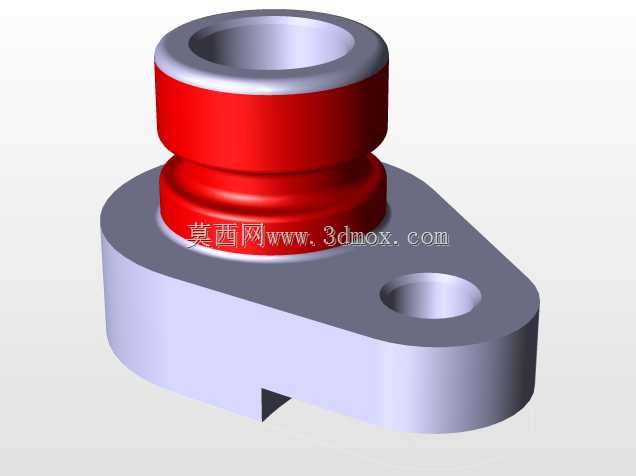

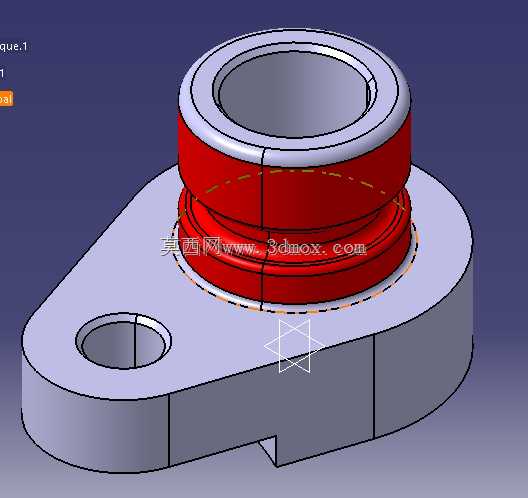

这类带侧装固定孔的法兰式轴套构件，常应用在液压管路终端、小型传动轴端部定位、气动执行元件输出端的密封支撑场景中，日常设备维护里，在轻工包装线的导杆限位工位、小型机床的进给轴端防尘定位位置都能见到同结构零件的身影。从结构功能来看，主体下部的异形法兰底座承担整体安装定位作用，底座上开设的单通孔用于穿装固定螺栓，可将整个构件锁紧在设备安装基面，底座边缘预留的缺口是为了避让安装位附近的凸起结构，避免装配时出现干涉，不需要额外对基面做铣削避空处理，能降低安装面的加工成本。上部的阶梯轴套段分为多层结构，最外层的光滑金属段是与配合件内孔做间隙配合的定位面，保证装配后整体的同轴度，中间的环形凹槽用于嵌装O型密封圈或者耐磨导向环，既可以阻挡外界粉尘、切削液进入配合间隙，也能在轴类件做往复滑动时起到导向支撑作用，减少配合面的磨损。设计这类构件时，首先要确认安装基面的可用边界，法兰底座的轮廓不能超出安装面的可用范围，侧装孔的中心距要和基面的螺纹孔位置完全匹配，避免出现装不上的问题；轴套段的内径要根据穿过的轴径做匹配设计，预留合适的配合公差，多层环形槽的宽度和深度要符合选用的标准密封件尺寸，不能随意改动槽的参数，否则会出现密封件装不进去或者密封失效的问题。轴套段的总高度要根据配合件的行程来确定，保证轴件在全行程运动时，不会从轴套中脱出，同时法兰底座的厚度要满足螺栓锁紧的强度要求，避免螺栓拧紧时底座出现变形。实际建模过程中，要注意各段同轴度的约束，法兰安装面与轴套轴线的垂直度公差需要在建模时做参考约束，避免后续出工程图时遗漏形位公差要求，底座上的避让缺口位置要对照安装位的周边结构做核对，保证装配后缺口刚好对准基面的凸起位置，不会出现磕碰。这类零件虽然结构不复杂，但作为设备里的定位支撑密封件，每一处尺寸的偏差都可能导致装配后出现漏油、轴件卡滞、固定松动的问题，设计时需要结合实际安装场景的空间边界、配合件的运动行程、密封件的标准参数做综合考量，不能只照着参考样件盲目抄数，要结合自身设备的实际工况调整各部分的尺寸参数，比如在粉尘较多的工况下，可以适当加宽密封槽的宽度，增加一道防尘密封圈，在受力较大的安装位置，可以适当增加法兰底座的厚度，提升整体的结构强度。
