平板安装式万向活动脚轮结构设计

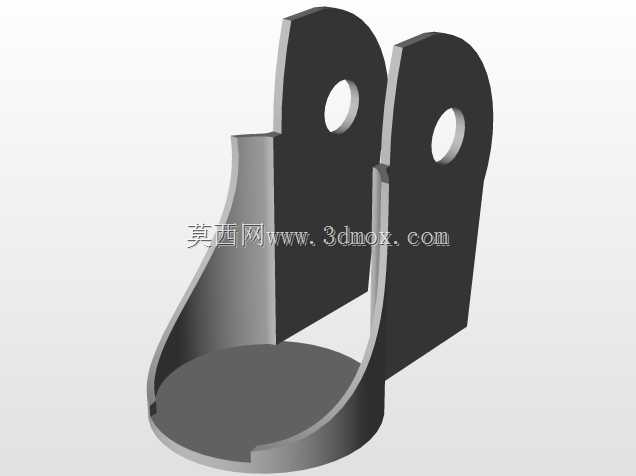

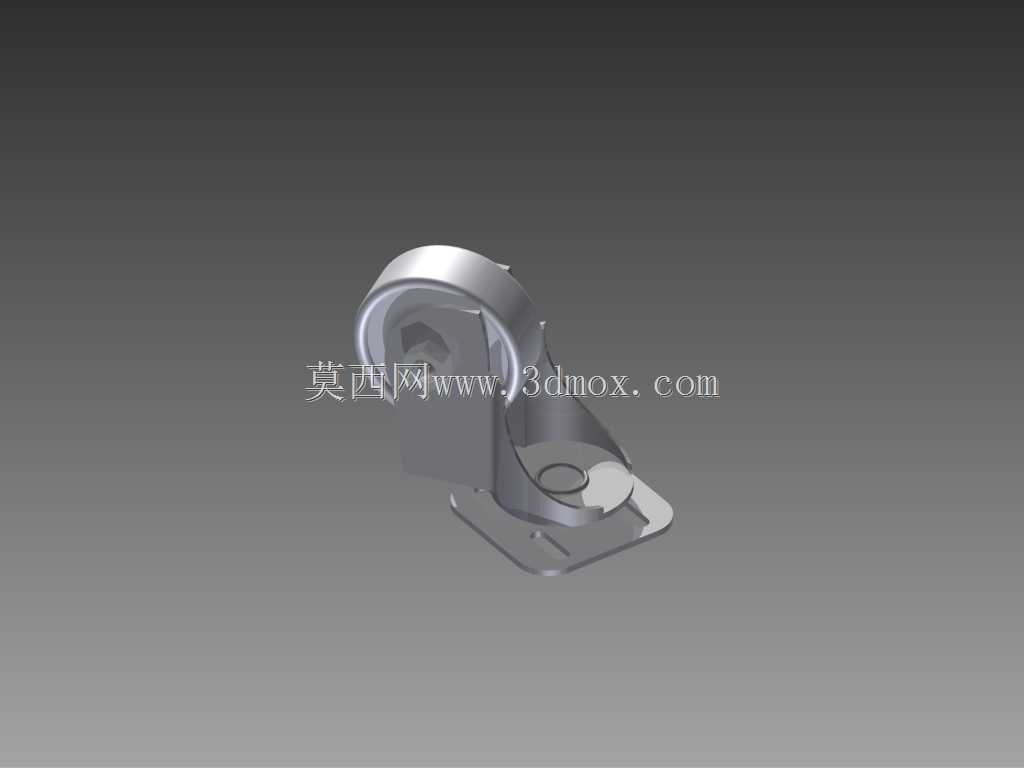

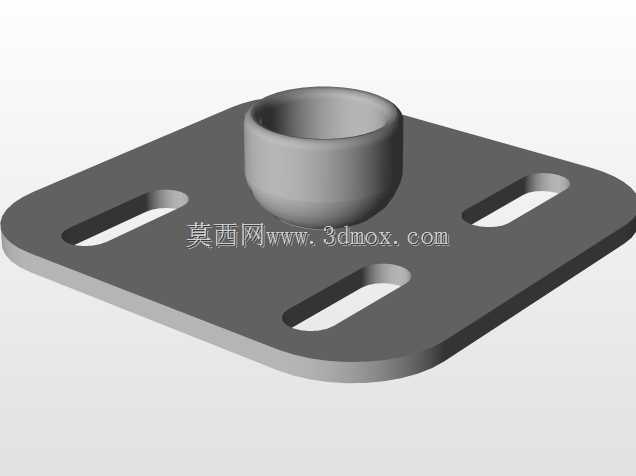

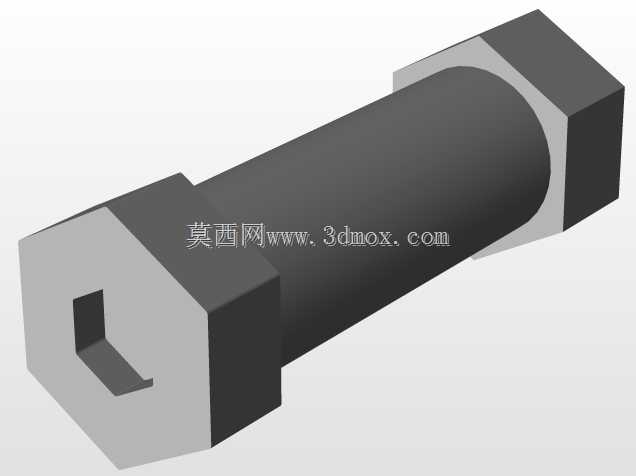

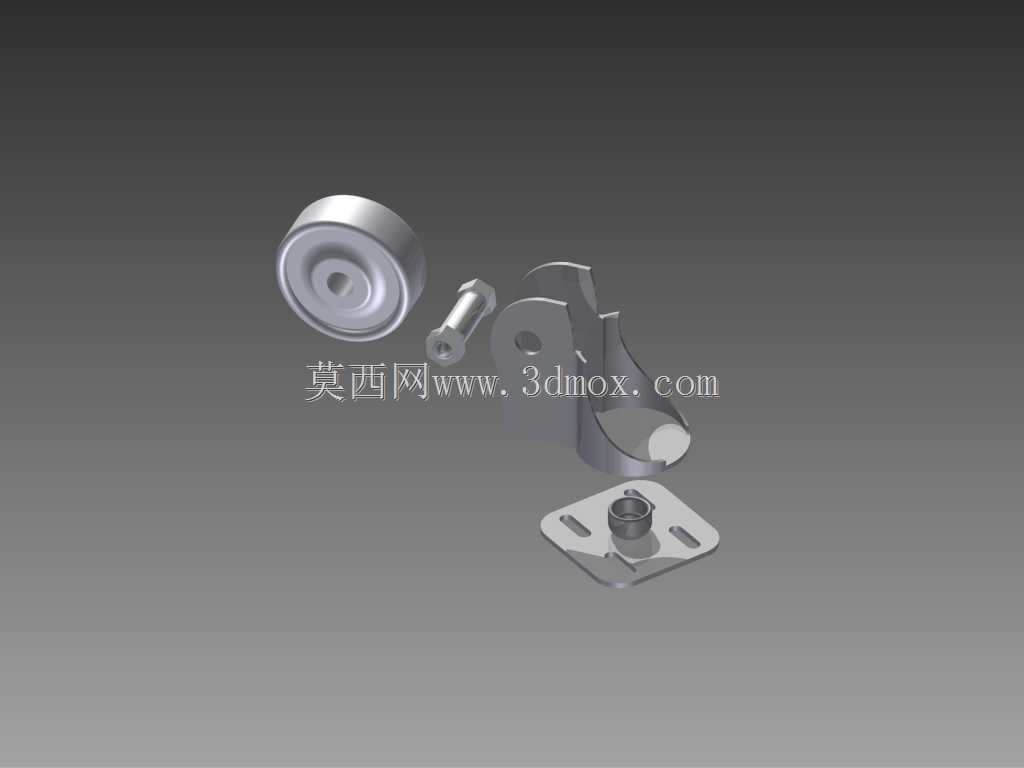

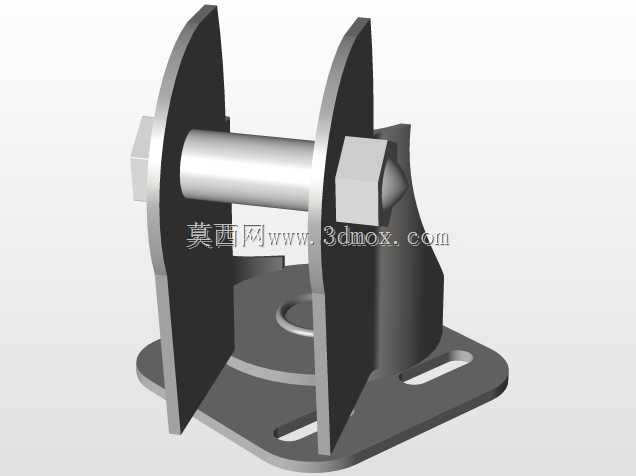

这类平板安装式万向脚轮，是工业设备、仓储载具、轻型工装台架实现移位功能的核心支撑部件，日常在车间周转车、小型设备机座、移动工作台、货架底部都能见到它的身影，核心作用是在承载设备自重与工件载荷的前提下，让载具可以灵活转向、平顺移动，降低移位过程的人力消耗。从结构拆分来看，这套脚轮包含安装顶板、转向支架、轮体、连接销轴、轴承组件几个核心部分，安装顶板预留了四个长圆形安装孔，适配不同孔距的设备底部安装面，安装时不需要极高的孔位加工精度，长孔可以补偿一定的安装位置偏差，降低现场装配的对位难度。转向支架采用弯折成型的金属结构，连接顶板与轮体的回转部位预留了轴承安装位，保证转向动作顺滑无卡滞，轮体采用金属材质，工作面做了光滑处理，在水泥地面、环氧地坪等常见车间地面滚动时阻力较小，同时金属轮体的耐磨性能优于普通塑胶轮，适合承载中等重量的设备长期使用。设计过程中优先考虑了载荷传递路径，设备的重量通过安装顶板传递到转向支架，再通过轮轴均匀传递到轮体上，所有受力部位都做了圆角过渡，避免应力集中导致的支架开裂、轴件变形问题。轮体内部嵌入了轴承组件，轮体绕轮轴转动时的摩擦阻力被大幅降低，即使承载额定载荷，推动设备移位也不需要过大的推力。连接轮体与支架的销轴采用带防脱结构的设计，长期使用过程中不会因为震动、颠簸出现销轴脱出、轮体脱落的问题。安装边界方面，这套脚轮的安装顶板为方形结构，安装时需要在设备底部预留对应尺寸的平整安装面，保证顶板与设备底面完全贴合，避免局部受力导致安装变形；轮体的回转半径决定了设备底部需要预留的避让空间，设计设备底座时要提前核算转向时轮体与支架的最大外轮廓尺寸，避免转向时轮体与设备底座结构发生干涉。这类脚轮在实际选型搭配时，通常会在同一台载具上搭配2个万向脚轮+2个定向脚轮，兼顾移动的直线稳定性与转向灵活性，如果需要设备停驻固定，还可以在同规格脚轮基础上加装刹车结构，踩下刹车后可以同时锁止轮体转动与支架转向，保证设备停驻时不会出现滑移。建模过程中对各个配合部位的间隙做了合理预留，比如轮轴与轴承内孔的配合间隙、转向支架与顶板回转部位的配合间隙，都按照实际机械装配的公差要求设置，既保证装配后动作灵活，又不会出现间隙过大导致的晃动问题。
