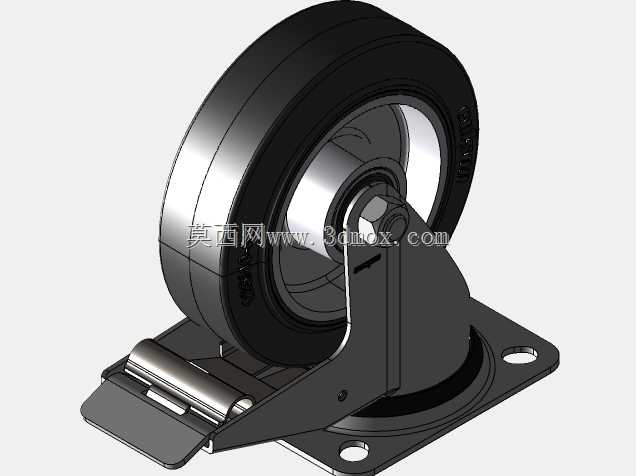

125mm带总锁定功能万向脚轮结构

这款带总锁定功能的万向脚轮，在工业场景中适配性极强，不管是车间轻型周转料架、中小型设备移动机座，还是商用仓储的手推运货车、实验室仪器移动台架，都能见到这类结构的应用。不同于仅能锁止滚轮转动的普通刹车脚轮，这款脚轮的总锁定结构可以同时锁死滚轮转动与支架旋转头的回转自由度，锁止后脚轮既不会沿轮面方向滚动，也不会绕安装座的垂直轴线发生转向偏移，设备停靠在有轻微坡度的车间地面、或是受外力触碰时，都能保持稳定的停靠状态，不会出现溜滑、移位的问题。从结构设计逻辑来看，这款脚轮采用分体式装配思路，轮体部分采用铝轮毂搭配黑色橡胶胎面，橡胶胎面的硬度控制在65-67邵氏A区间，这个硬度区间的胎面既能保证滚动过程中足够的承重能力，又能在经过车间地面的焊缝、细小杂物、轻微不平整区域时，起到一定的缓冲减震效果，避免硬轮面滚动时产生过大噪音、或是传递振动到上方搭载的精密设备上。旋转头部分采用双层滚珠回转支承结构，保证转向过程顺滑无卡滞，即使在满载状态下，操作人员也能轻松推动设备完成转向调整，不会出现转向卡顿、需要额外撬动才能转向的问题。安装端采用标准方形四孔法兰安装板，安装孔位的间距、孔径都适配行业通用的安装尺寸，选型替换时不需要额外对设备底部的安装位进行二次加工，直接对齐孔位拧紧紧固件即可完成装配。轮体直径为125mm，这个尺寸的脚轮在兼顾150kg单轮额定载荷的同时，整体安装高度不会过高，不会导致搭载设备的重心过度抬升，能保证设备移动和停靠时的稳定性。刹车踏板采用加长杠杆式设计，操作人员用脚踩踏就能完成锁止和解锁操作，不需要弯腰手动扳动锁止结构，操作过程省力便捷，锁止触发后卡扣会牢牢卡入轮面的定位槽与回转支架的定位齿中，不会因为长时间使用出现松脱、锁止失效的问题。在建模过程中，所有装配间隙都按照实际生产的公差要求进行预留，轮体与支架之间的转动间隙、刹车结构的活动行程、回转支承的滚珠排布都还原了实物的装配关系，不管是用于设备选型时的结构校核，还是用于脚轮产品的二次优化设计，都能提供准确的结构参考。
