车载iPhone6垂直安装固定支架结构设计

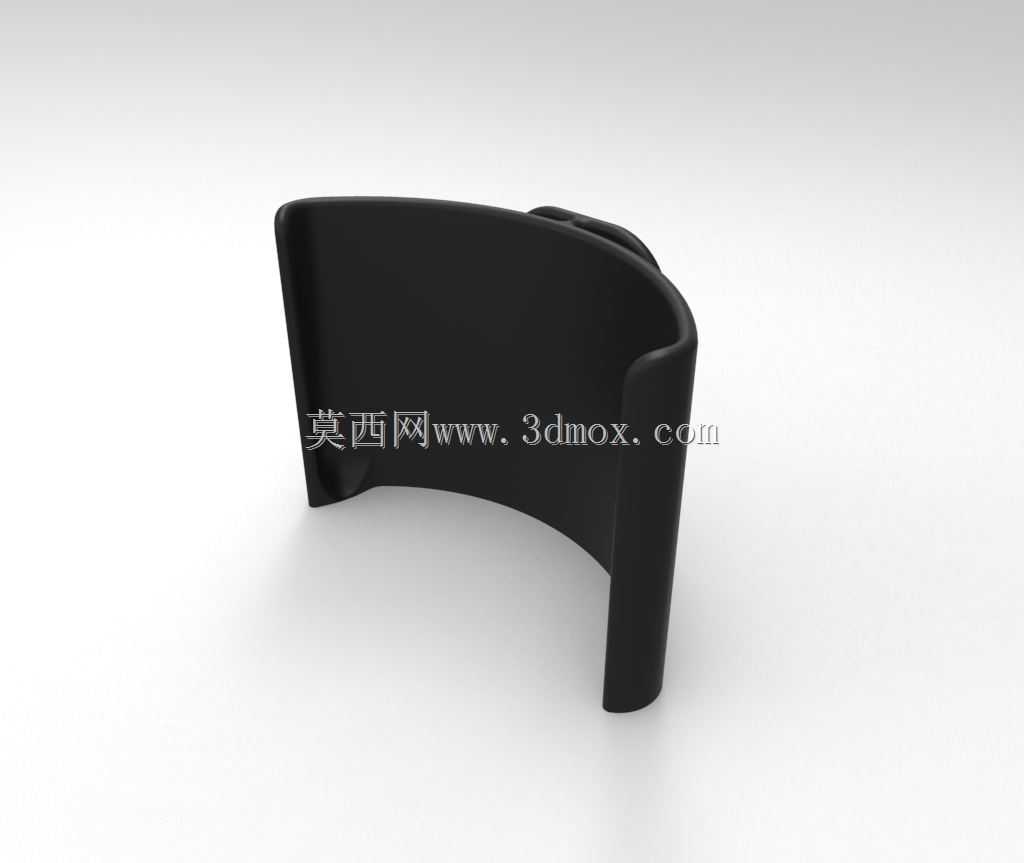

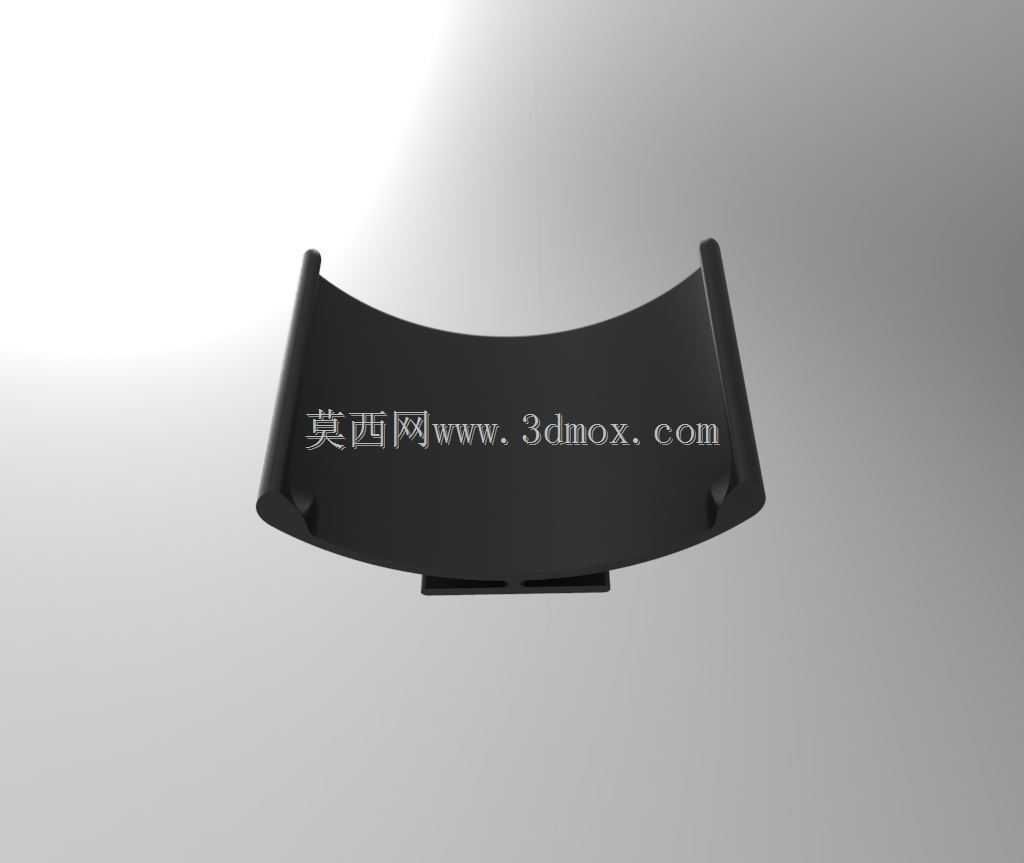

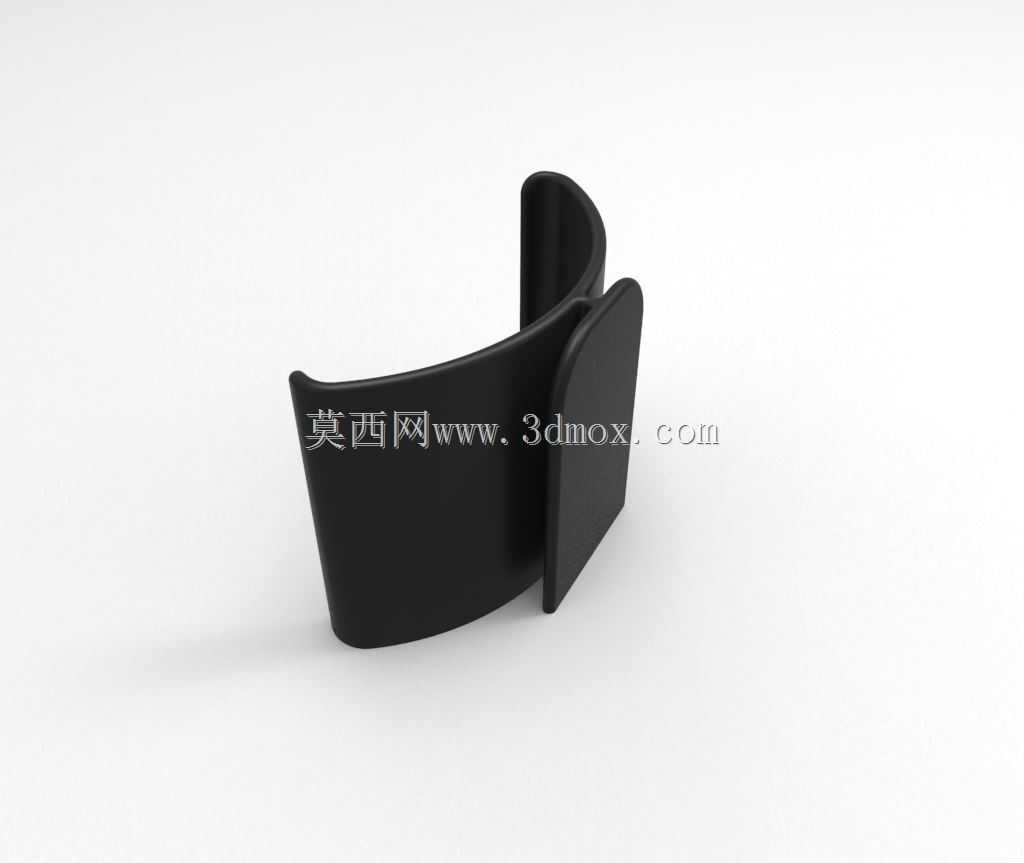

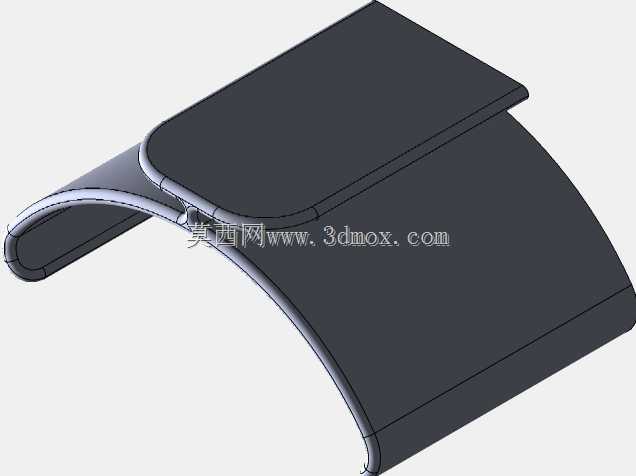

这款车载手机固定结构，主要面向驾驶场景下的手机安置需求，解决行车过程中手机放置不稳、取用不便的实际问题，适配iPhone6机型的垂直安装使用。从实际装车使用的角度出发，结构采用弧形半包承托形态，整体轮廓完全贴合iPhone6的侧边弧度，没有多余的外凸结构，不会在车内形成突兀的凸起，避免驾乘人员磕碰，同时最大化缩减结构本身占用的车内空间。安装层面采用双面胶粘接的固定方式，无需在车内中控台打孔，也不用额外加装卡扣夹件，不会对车内饰板造成不可逆的损伤，粘接面做了整面平整处理，能够和常见的中控台塑料、仿皮饰面充分贴合，保证粘接后的连接强度，日常行车经过颠簸路面、减速带时不会出现松脱移位的情况。结构的入位路径做了双向适配设计，既可以从结构顶部将手机垂直滑入卡槽，也能从结构前端将手机水平推入承托位，适配不同驾乘人员的放置习惯，卡槽内侧的限位结构做了差异化处理：标准版的卡槽内壁和手机侧边做紧密贴合设计，保证手机装入后没有旷量，不会在行车过程中出现晃动异响；针对带织物保护壳的使用场景，卡槽内壁预留了微量的间隙余量，避免带壳手机装入时出现卡滞过紧、取出费力的问题，同时预留的间隙也能避免硬质结构刮擦手机壳的织物表层，长期使用不会造成壳面起毛磨损。结构背部的承托壁做了加厚处理，承受手机装入时的侧向推力不会出现形变断裂，底部承托边的高度刚好卡在手机下侧边的位置，不会遮挡手机底部的充电接口、扬声器开孔，不影响充电接线和音频外放。两侧的挡边高度控制在手机侧边厚度的三分之二位置，既能够保证侧向的限位固定效果，又不会遮挡手机侧边的按键，不影响行车过程中盲操作调节音量、锁屏。整个结构没有额外的活动锁紧部件，不存在机械结构磨损失效的风险，长期使用的可靠性更高，适合采用PLA材质通过FDM3D打印制作，打印时无需添加支撑结构，成型后只需要简单去除底边毛边即可投入使用，打印成本低，制作周期短，个人用户也能自行制作适配自身车辆的安装位置。结构整体的外边缘都做了R2以上的圆角倒钝处理，没有尖锐棱角，取放手机时不会划伤手部，也不会刮花手机边框。在安装边界上，粘接固定的位置需要选择中控台平整无曲面起伏的区域，避开空调出风口、功能按键、安全气囊弹出的覆盖区域，保证安装后既不影响驾驶视线，也不干扰车内原有功能部件的正常使用，手机装入后整体重心落在粘接面的中心区域，长期使用不会因为长期偏载导致粘接面开胶脱落。
