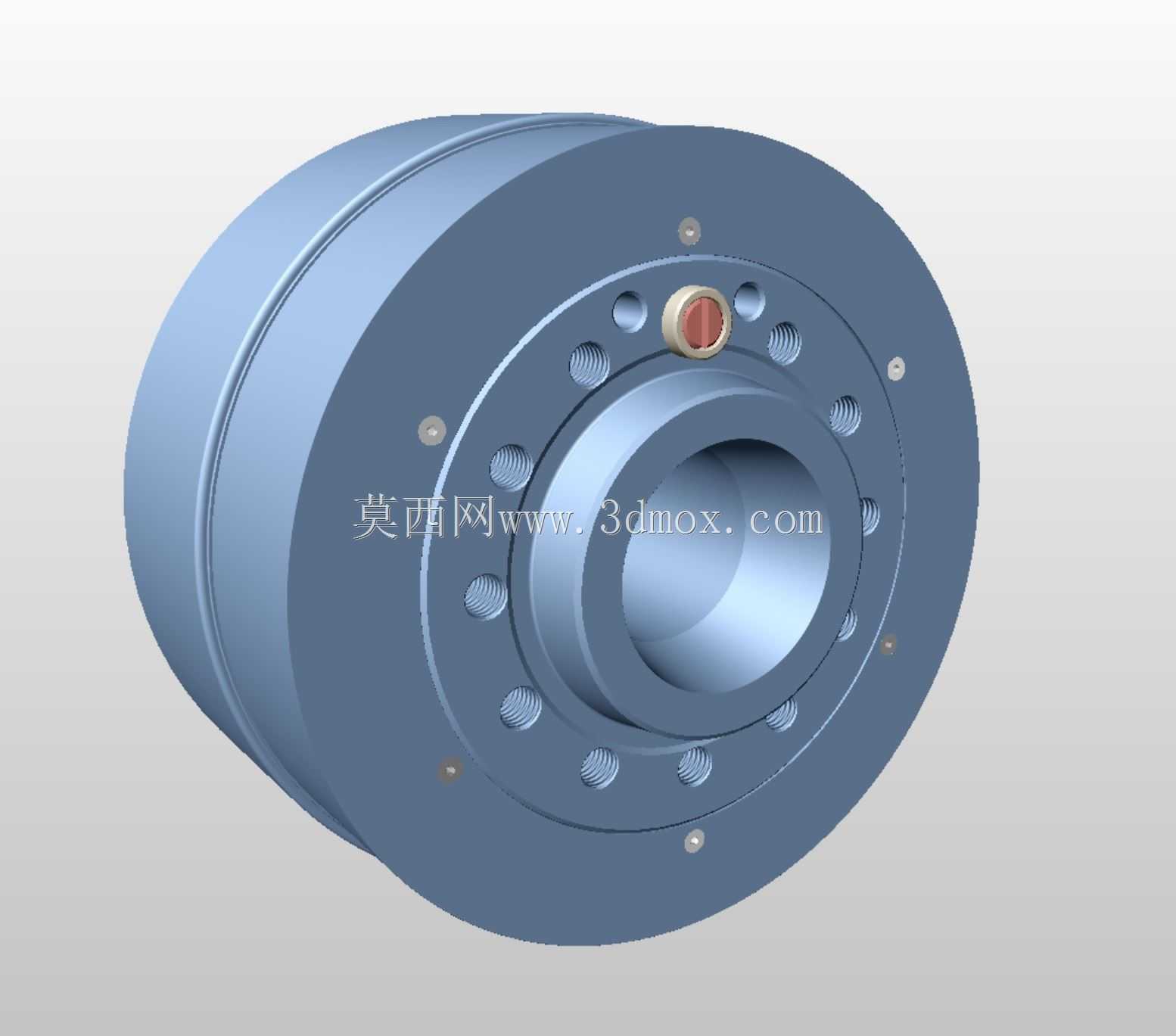

带16C锥度平衡孔结构主轴支架阀体组件

在精密机床主轴单元、高速回转工装的配套结构设计中，这类集成阀体结构的主轴支架是承担回转支撑、介质通路集成的核心部件，常应用于需要内置气路、油路通路的精密主轴模组，比如内冷式车削主轴、高速磨削主轴的安装支撑场景，替代传统分体式支架加外接阀体的组合方案，减少外接管路的排布空间，降低管路泄漏的风险点。从结构设计逻辑来看，该组件在A2-5规格主轴安装接口基础上，集成了16C锥度的配合面，锥面配合的自锁特性可以保证主轴安装后的同轴度，相比圆柱面配合的结构，能降低反复拆装后的配合间隙累积，适合需要频繁更换工装夹具的加工场景。端面上均匀排布的平衡孔，是针对高速回转工况做的动平衡优化设计，在支架与主轴装配完成后，可根据动平衡测试的实际偏差，在对应位置的平衡孔内加装平衡配重块，抵消组件回转时的偏心量，避免高速运转时出现振动超限的问题，保障加工面的表面粗糙度与尺寸精度。安装边界上，该组件采用端法兰式安装结构，法兰端面上预留的多组安装孔位呈圆周均布，可适配不同安装孔距的设备安装基面，安装时不需要额外制作过渡转接板，直接通过螺栓锁紧即可完成固定，安装端面的平面度公差控制在0.02mm以内，保证安装后支架轴线与设备基面的垂直度要求。集成的阀体通路直接在支架本体上加工成型，通路的进出口设置在法兰端面的侧部位置，可直接对接设备的冷却、润滑介质管路，不需要在支架外部额外铺设管路，避免主轴高速回转时与外接管路产生干涉，同时集成式的通路结构减少了管路接头的数量，降低了介质泄漏的概率，在长期连续运转的工况下，维护频次相比分体式结构可降低40%左右。结构细节上，支架的回转支撑部位预留了轴承安装位，可适配配对安装的角接触球轴承，承受主轴回转时的径向力与双向轴向力，阀体部位的密封槽直接开设在支架本体上，安装密封圈后可实现1.6MPa压力下的介质密封，满足常规切削液、低压润滑油的通路使用要求。
