可适配激光切割金属支架的笔记本支撑结构

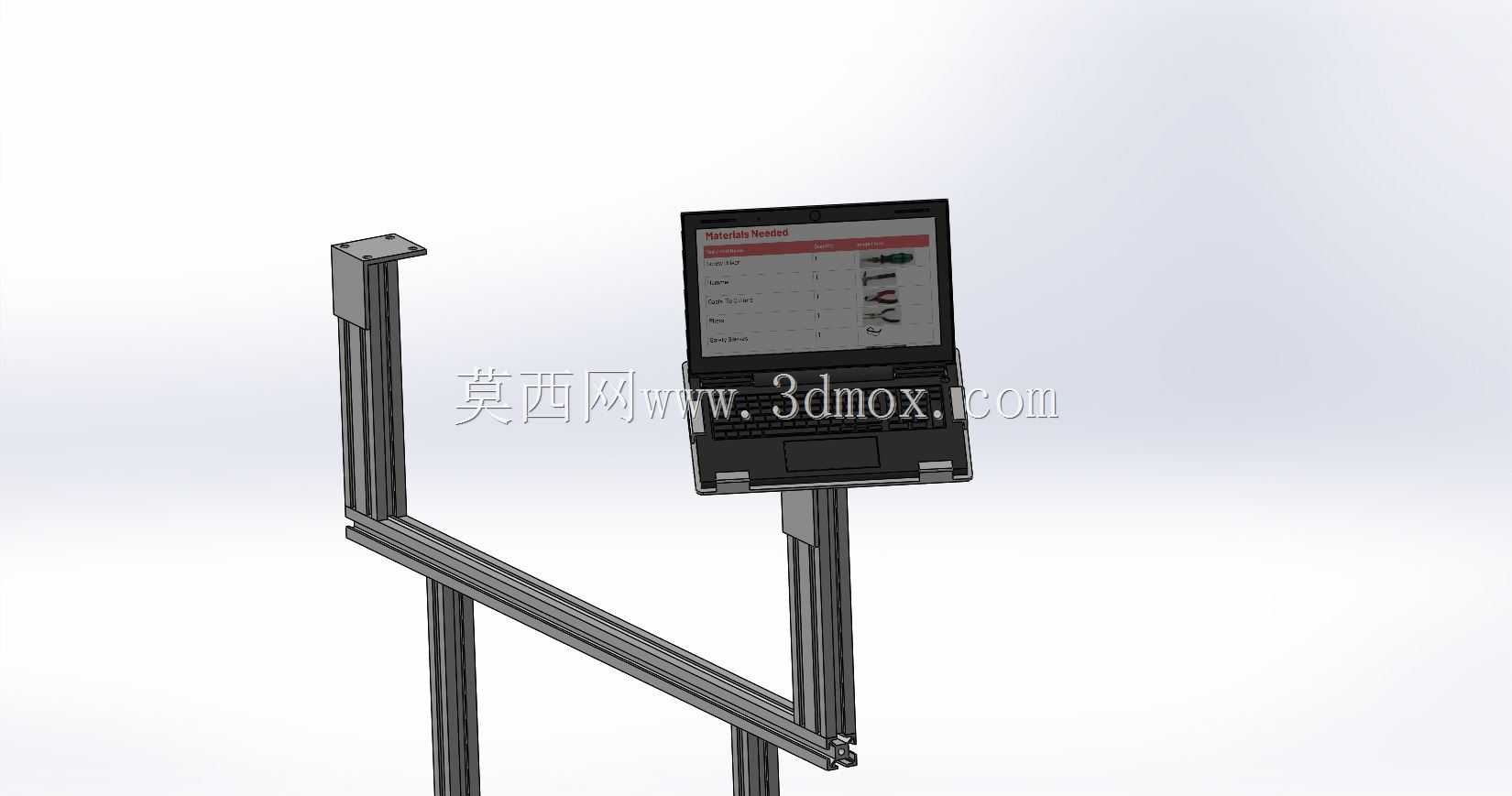

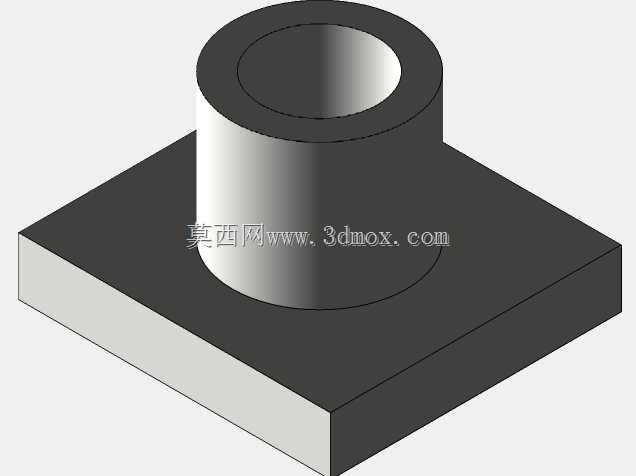

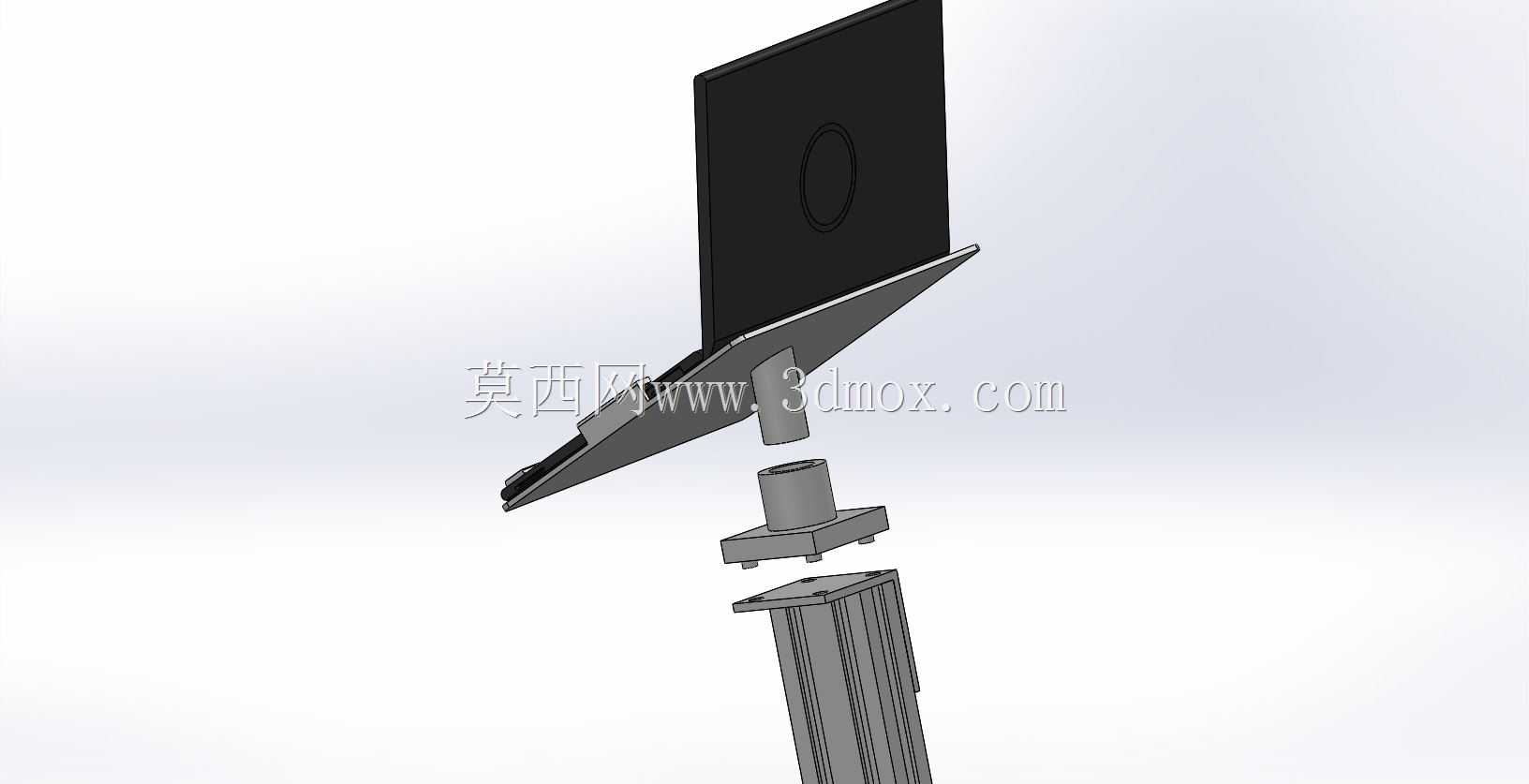

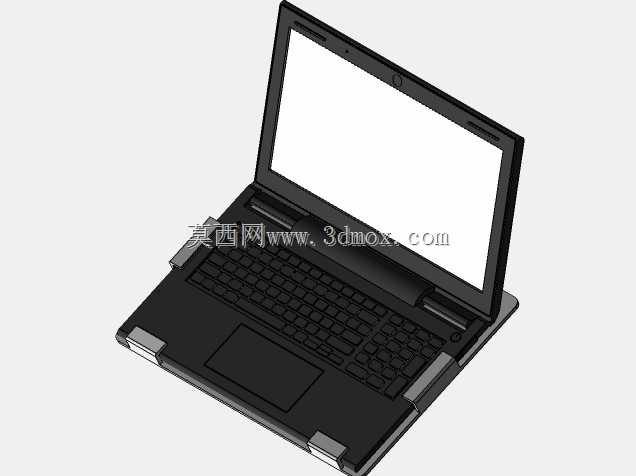

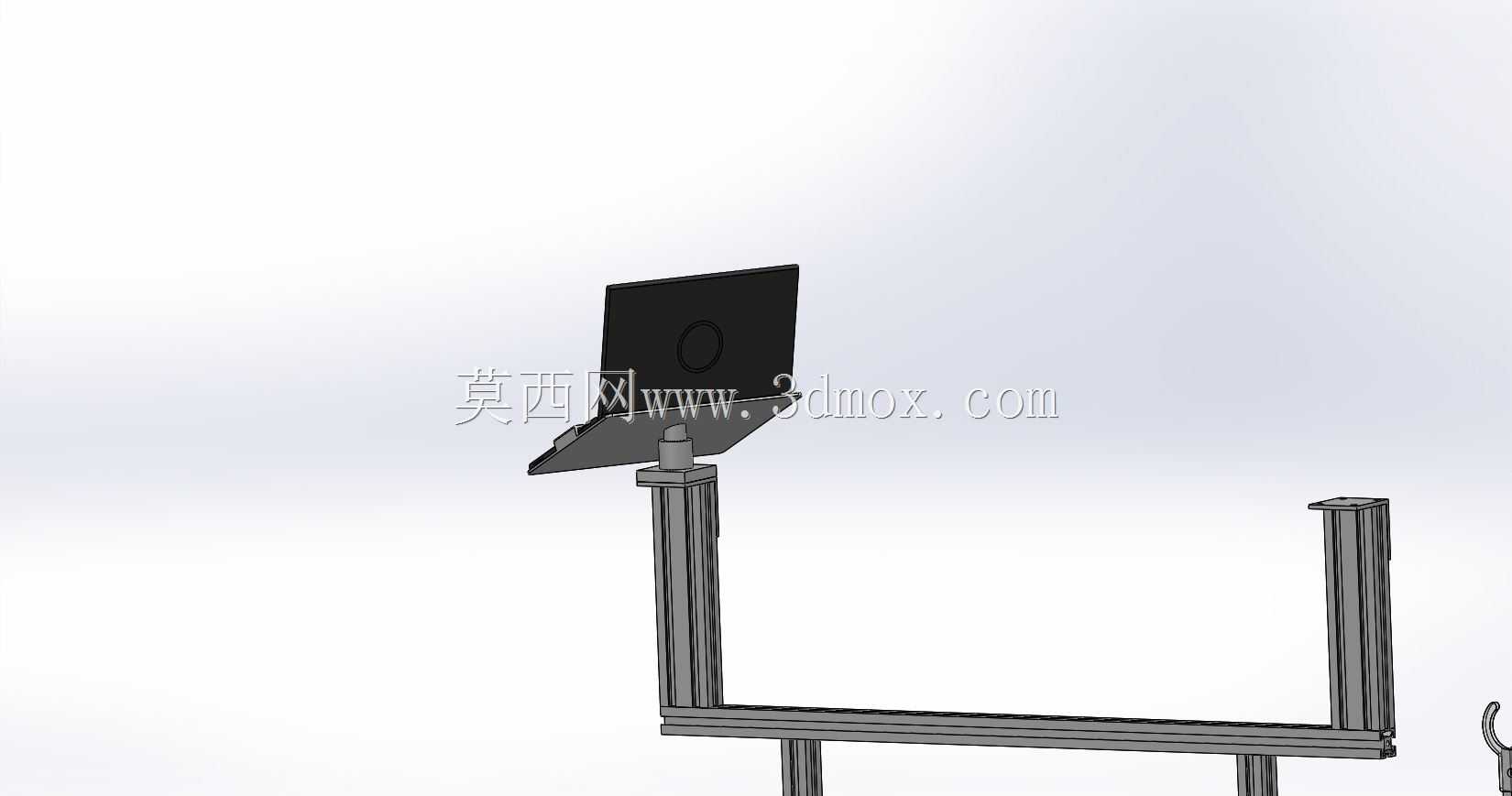

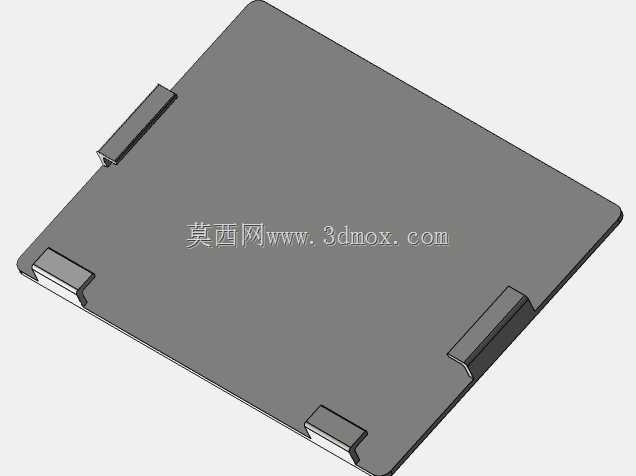

日常办公场景中，笔记本电脑直接放置于桌面时，屏幕高度往往无法匹配使用者坐姿视线高度，长期低头操作易造成颈椎劳损，同时机身底部与桌面完全贴合会遮挡散热进风通道，高负载运行时易出现积热降频问题，这款支撑结构正是针对这类桌面使用痛点设计，可直接固定在3D激光切割成型的金属立柱支架上，实现笔记本放置高度与俯仰角度的可调。从结构组成来看，整套支撑分为承托面板、中间转接柱、底部安装座三个核心部分，承托面板采用带翻边的平板结构，边缘做小角度上翘处理，放置笔记本时可抵住机身底部前缘，避免使用过程中设备滑落，面板表面预留的圆形避让位可避开部分笔记本底部凸起的脚垫或散热出风口，不会出现放置不平的问题。中间转接柱为空心圆柱结构，上下两端分别与承托面板背面、底部安装座做插接配合，可根据使用需求更换不同长度的转接柱调整整体支撑高度，也可在插接位置增加阻尼转轴结构，实现承托面板俯仰角度的无级调节，满足不同坐姿下的视线对齐需求。底部安装座采用带法兰边的方形结构，法兰边上预留四个对称分布的安装孔，可通过螺栓直接固定在激光切割加工的金属型材支架顶端，安装孔位做长圆形余量设计，可适配一定范围内的孔位偏差，降低金属支架的加工精度要求，减少现场安装的调整工作量。设计过程中优先考虑了结构的易加工性与组装便捷性，所有零部件均无复杂曲面结构，承托面板可通过板材切割折弯成型，转接柱与安装座可采用常规车削、铣削工艺加工，不需要特殊定制刀具，普通机加工车间即可完成生产，整套结构组装时不需要复杂工装，仅需内六角扳手即可完成全部装配作业，后期维护更换零件也十分便捷。安装边界方面，底部安装座的法兰边尺寸控制在常见方管型材的截面尺寸范围内，可适配20-40mm规格的方形金属立柱，承托面板的尺寸可覆盖13-17英寸主流笔记本电脑的放置需求，面板前缘到转接柱的距离经过反复校核，放置笔记本后整体重心落在金属支架的支撑范围内，不会出现前倾倾覆的问题，同时承托面板与金属立柱之间预留足够的间隙，不会遮挡笔记本底部的散热风道，可保证设备长时间高负载运行时的散热效率。实际使用时，可搭配不同高度的金属立柱实现坐站交替办公的高度需求，也可将金属支架固定在工作台侧边，拓展桌面的可用操作空间，适合设计工位、工业控制台、日常办公桌面等多种场景使用。
