数控铣床X轴进给传动结构设计

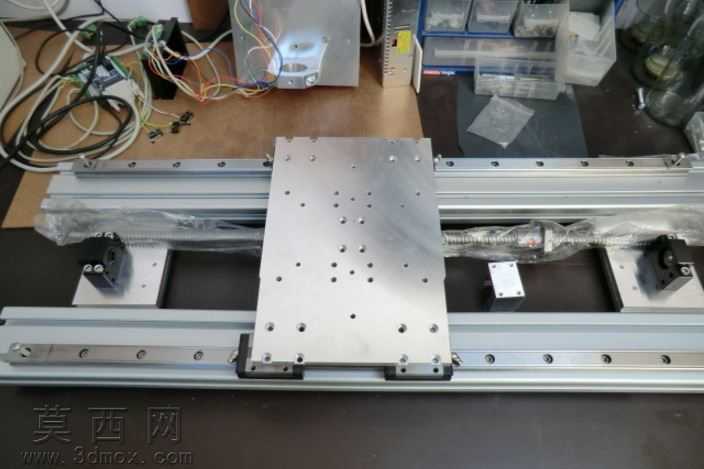

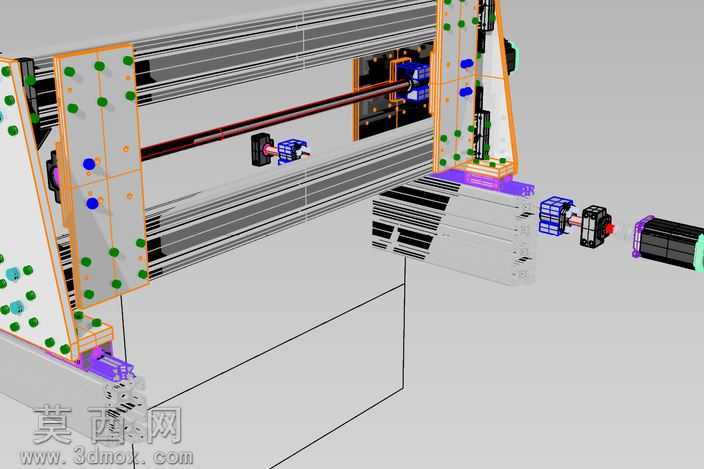

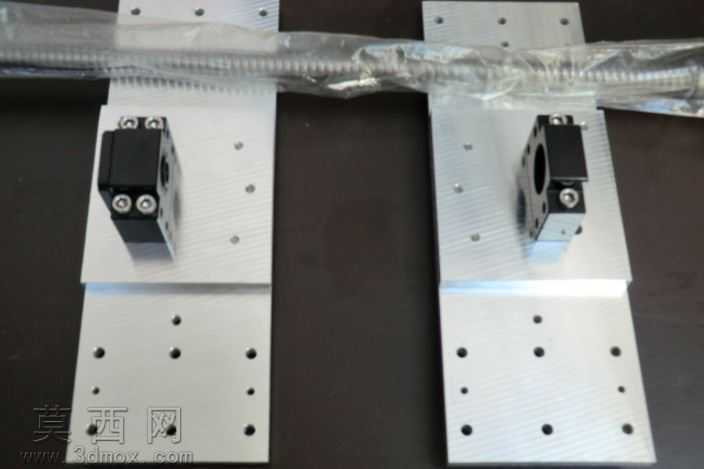

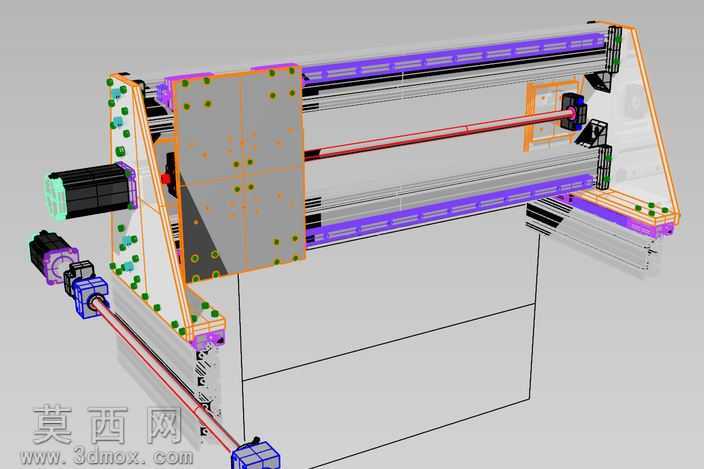

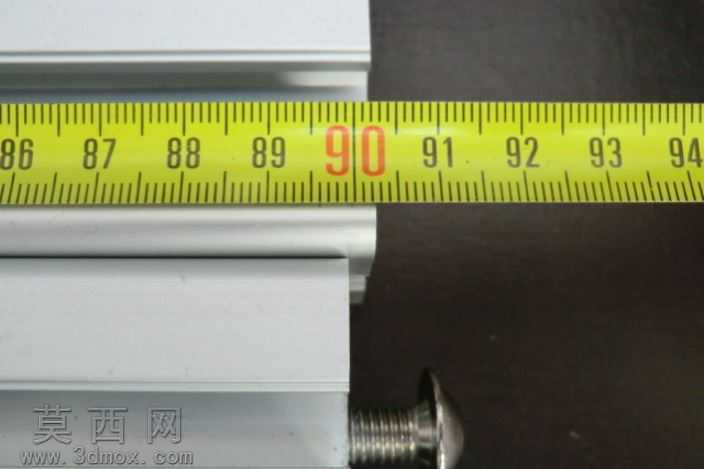

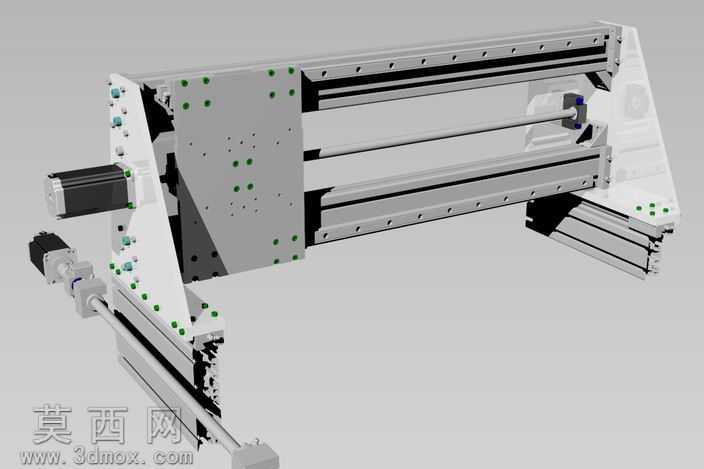

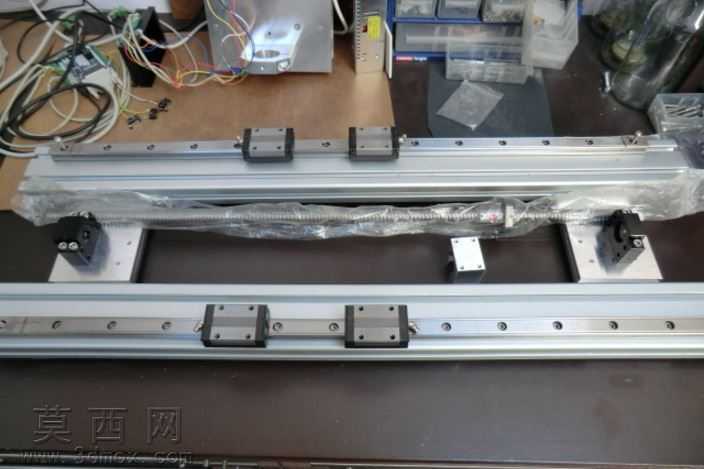

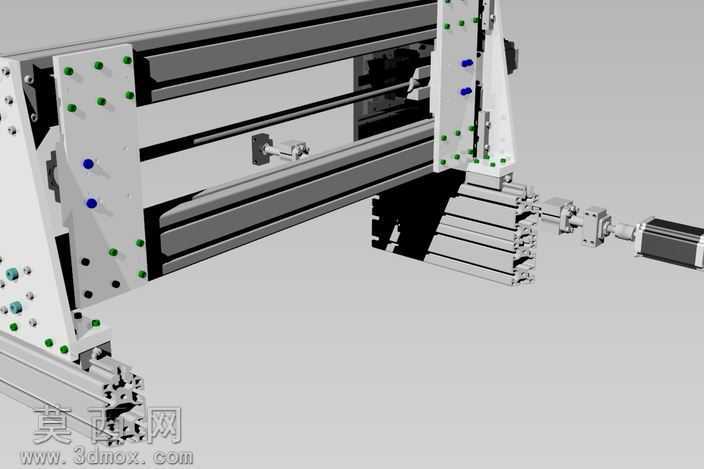

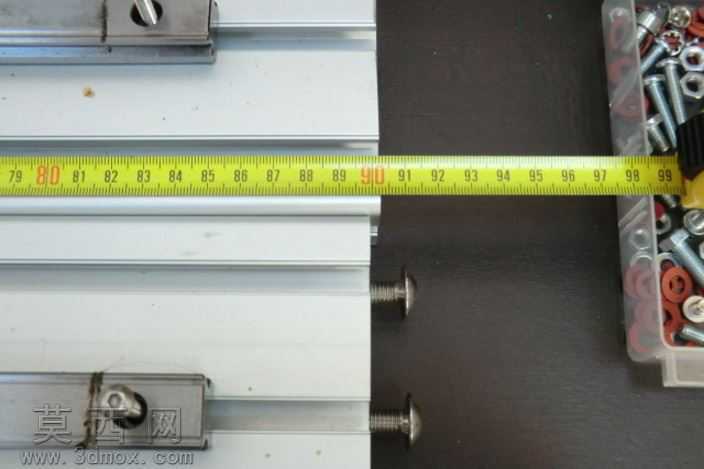

本作品为数控铣床X轴方向的进给传动结构三维建模设计，整体适配300×950毫米规格的数控铣床主体框架，是在前期草案轴结构基础上完成的深化迭代设计。建模过程中严格遵循机械传动的设计规范，对X轴的各个组成部件进行了1:1比例的参数化建模，完整还原了X轴的装配逻辑与运动关系。从结构组成来看，该X轴组件包含双侧纵向支撑导轨座、横向传动丝杆组件、滑动承载拖板、驱动端安装座、限位缓冲组件、端部防护结构等核心部分，建模时对每个零件的装配公差、配合关系都做了对应设置，确保虚拟装配状态下各部件不存在干涉问题，能够完整模拟X轴的直线进给运动过程。在材质与渲染表现上，针对不同功能的部件做了区分化的材质设置：支撑框架类部件采用阳极氧化铝型材的哑光金属材质，还原工业铝型材的表面质感；传动丝杆、导轨滑块类传动部件采用抛光轴承钢的亮面金属材质，体现精密传动部件的加工精度；驱动端的电机、联轴器部件采用对应工业器件的标准材质，缓冲限位块采用工程塑料的哑光质感，不同材质的区分让整个装配结构的层次更加清晰，能够直观分辨各个部件的功能属性。在设计思路上，该X轴结构优先保障进给运动的稳定性与精度保持性，双侧平行导轨的布局能够承载更大的切削负载，减少拖板运动过程中的偏转误差；传动丝杆采用居中布置的方式，让驱动力的传递更加均匀，避免偏载带来的传动磨损；端部设置的限位结构能够对拖板的行程极限做硬限位保护，防止超程运动带来的部件损坏；同时预留了驱动电机、润滑管路、防尘护罩的安装位置，方便后续整机装配时的部件对接。建模过程中对所有安装孔位、连接螺丝的位置都做了精准定位，每个连接点的尺寸都符合通用机械标准件的规格要求，既能够直观展示X轴的整体结构布局，也能够为后续的实物加工、装配提供清晰的结构参考，完整呈现了数控铣床直线进给轴从草案到深化设计的结构优化过程。
