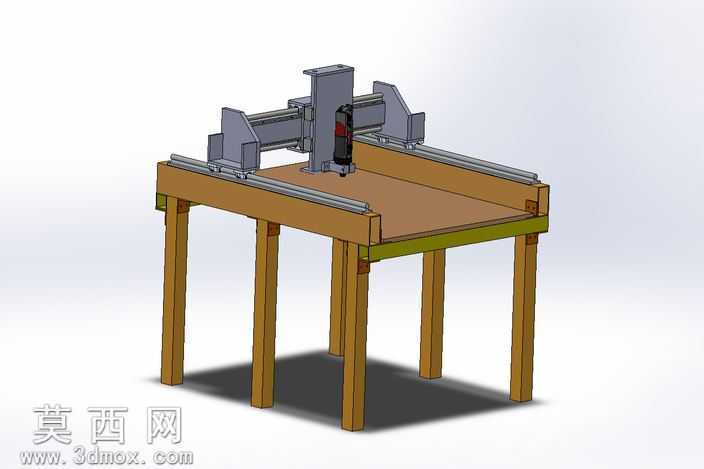

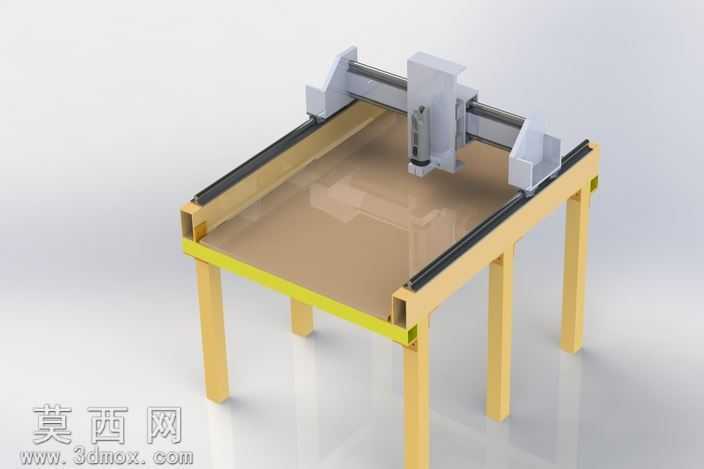

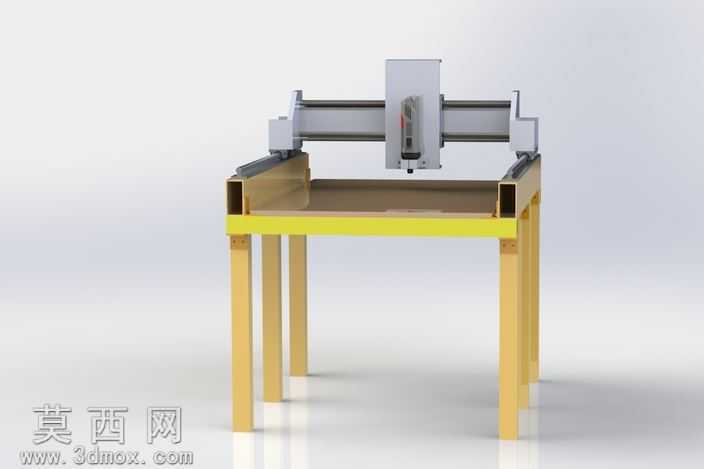

本作品为龙门式数控磨床beta版本的三维结构设计方案,整体采用台式龙门架构完成建模搭建,在三维建模过程中严格遵循机械加工设备的结构设计逻辑,对各功能部件的装配关系、运动行程预留、安装基准定位都做了完整的参数化设定。模型渲染阶段采用写实工业质感表现,床身工作台面赋予木质密度板材质,还原加工承载平台的实际视觉效果,支撑腿结构采用实木方料材质表现,匹配小型加工设备的低成本机架设计思路,龙门横梁、滑座、磨头安装座等金属结构件统一赋予哑光灰铸铁材质,直线导轨部件赋予抛光金属材质,通过材质差异清晰区分不同功能部件的属性,让整体装配结构一目了然。结构设计上,设备底部采用六根等长立式支撑腿构成稳定的落地支撑结构,支撑腿上方固定矩形加工工作台,工作台两侧沿长度方向平行安装高精度直线导轨,作为龙门横梁的纵向运动导向基准;龙门横梁跨装在两侧导轨滑座上,可沿工作台长度方向完成纵向进给运动,横梁本体上配套横向滑座结构,可沿横梁长度方向完成横向进给运动,滑座上垂直安装磨头主轴组件,可完成垂直方向的进给升降,三个轴向的运动结构预留了丝杠传动组件、步进电机的安装位置,可直接适配步进驱动系统完成数控化升级。设计思路上,该beta版本作为第二代迭代方案,重点优化了龙门结构的刚性表现,加宽了两侧导轨的安装跨距,降低磨头加工过程中的结构震颤,磨头组件参考成熟的铣削主轴结构做适配设计,可兼容常规的磨削刀具装夹需求,整体结构兼顾了小型加工设备的制造成本与加工精度要求,各部件之间的连接位置都预留了标准紧固件的安装孔位,可直接导出工程图用于实际生产制作,完整还原了小型数控磨削设备从机架搭建到运动组件装配的全流程结构逻辑。
