卧式承压储气罐体结构三维设计

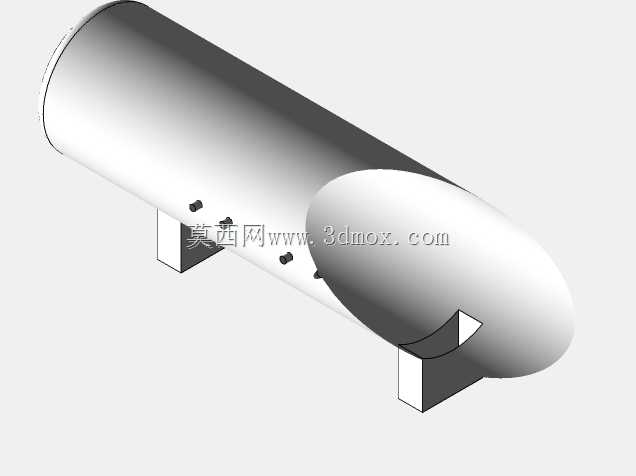

在工业气动系统的布局规划中，这类卧式储气罐体是气源处理环节的核心缓冲单元，常见于机械加工车间气动生产线、集中供气站、中小型空压站配套场景，主要作用是储存压缩空气、缓冲气源压力波动、分离压缩空气中夹带的部分液态油水，为下游气动执行元件提供压力稳定的气源供给，避免空压机频繁启停带来的设备损耗与压力脉动。从结构设计来看，该罐体采用标准椭圆形封头与圆柱形筒身对接的结构形式，这种封头形式受力均匀，承压状态下应力分布更合理，相比平盖封头能在同等承压等级下降低板材厚度，控制整体设备重量。筒身下部设置的两个鞍式支座是卧式罐体的典型支撑结构，设计时需要考虑支座的包角、间距与安装基础的匹配性，既要保证罐体放置的稳定性，也要预留出热胀冷缩的位移余量，避免温度变化带来的附加应力作用在焊缝位置。筒身侧面预留的多个接口分别对应进气、出气、排污、安全附件安装的功能需求，接口位置的排布避开了鞍座的应力集中区域，同时兼顾现场接管的操作空间，不会出现管路安装时与支座、周边设备干涉的问题。建模过程中，筒身采用薄壁回转特征生成，封头通过旋转凸台特征与筒身端面做对齐约束，焊缝位置预留了合理的坡口余量，方便后续出工程图时标注焊接要求；鞍式支座采用焊接结构与筒身连接，建模时考虑了支座垫板与筒身的贴合弧度，保证接触面积符合承压设备的支撑要求，避免局部应力过大造成筒身变形。在安装边界上，这类卧式罐体的轴向长度与筒身直径的比例控制在常规卧式容器的合理区间，支座的安装孔位间距适配常见的混凝土基础预埋尺寸，罐体底部离地面的高度预留了排污阀的操作空间，方便日常维护时打开排污阀排出罐体积液。设计时还需要考虑罐体的承压等级对应的壁厚计算，根据额定工作压力选取对应厚度的板材，同时校核支座处的局部应力、封头与筒身连接环缝的受力情况，保证设备在额定工况下的结构强度满足使用要求，不会出现变形、渗漏等问题。
