卡丁车转向节轮毂连接座结构设计

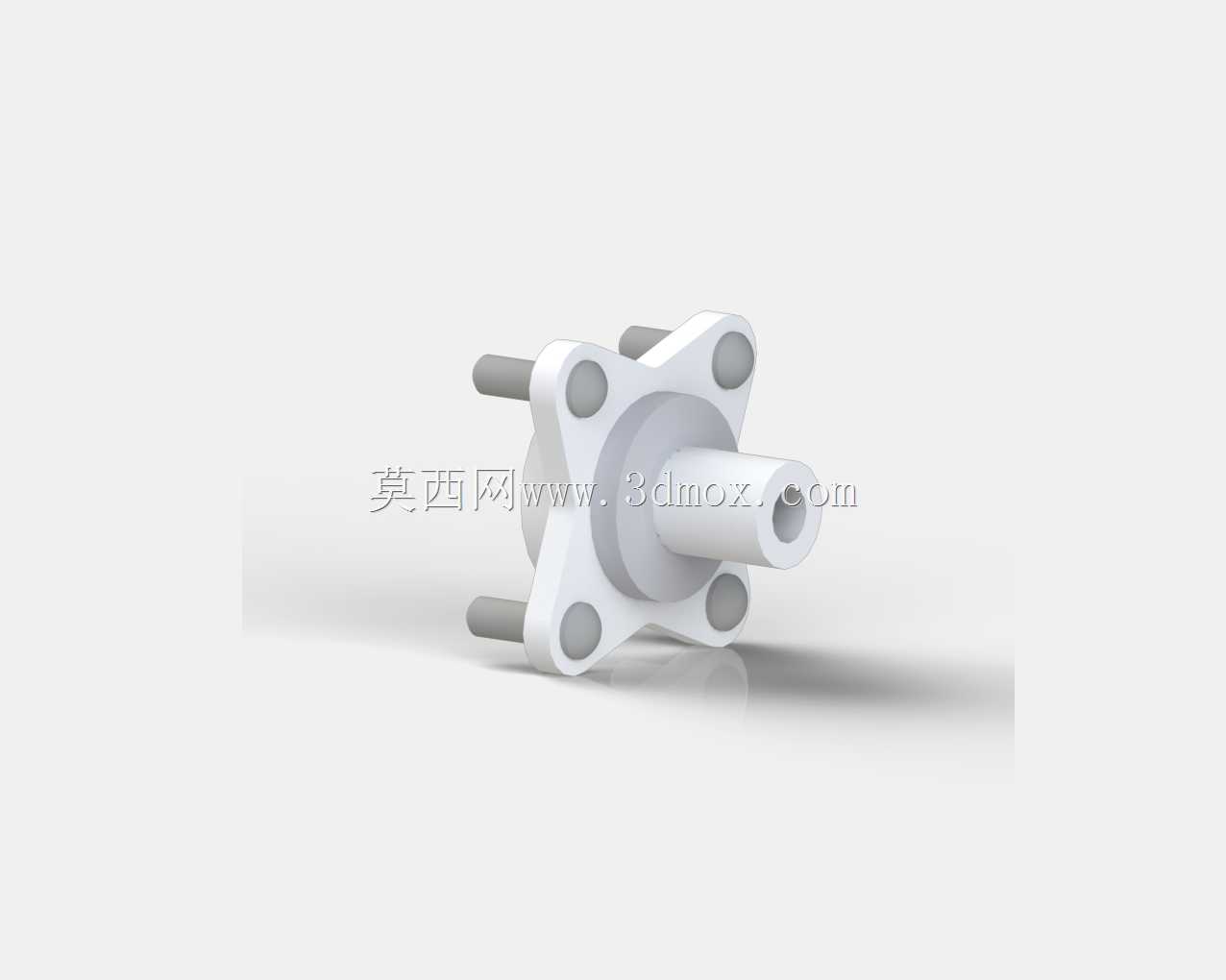

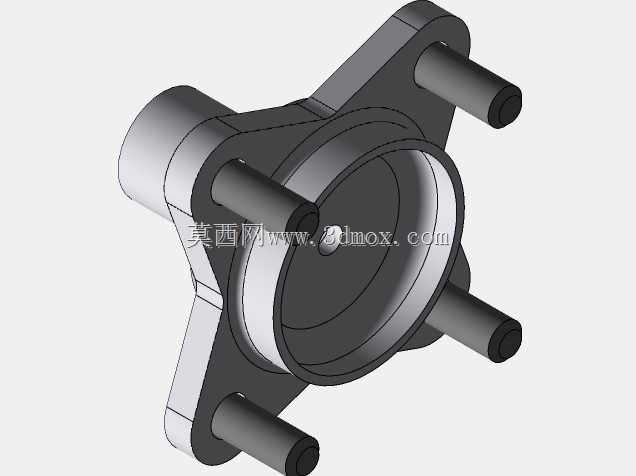

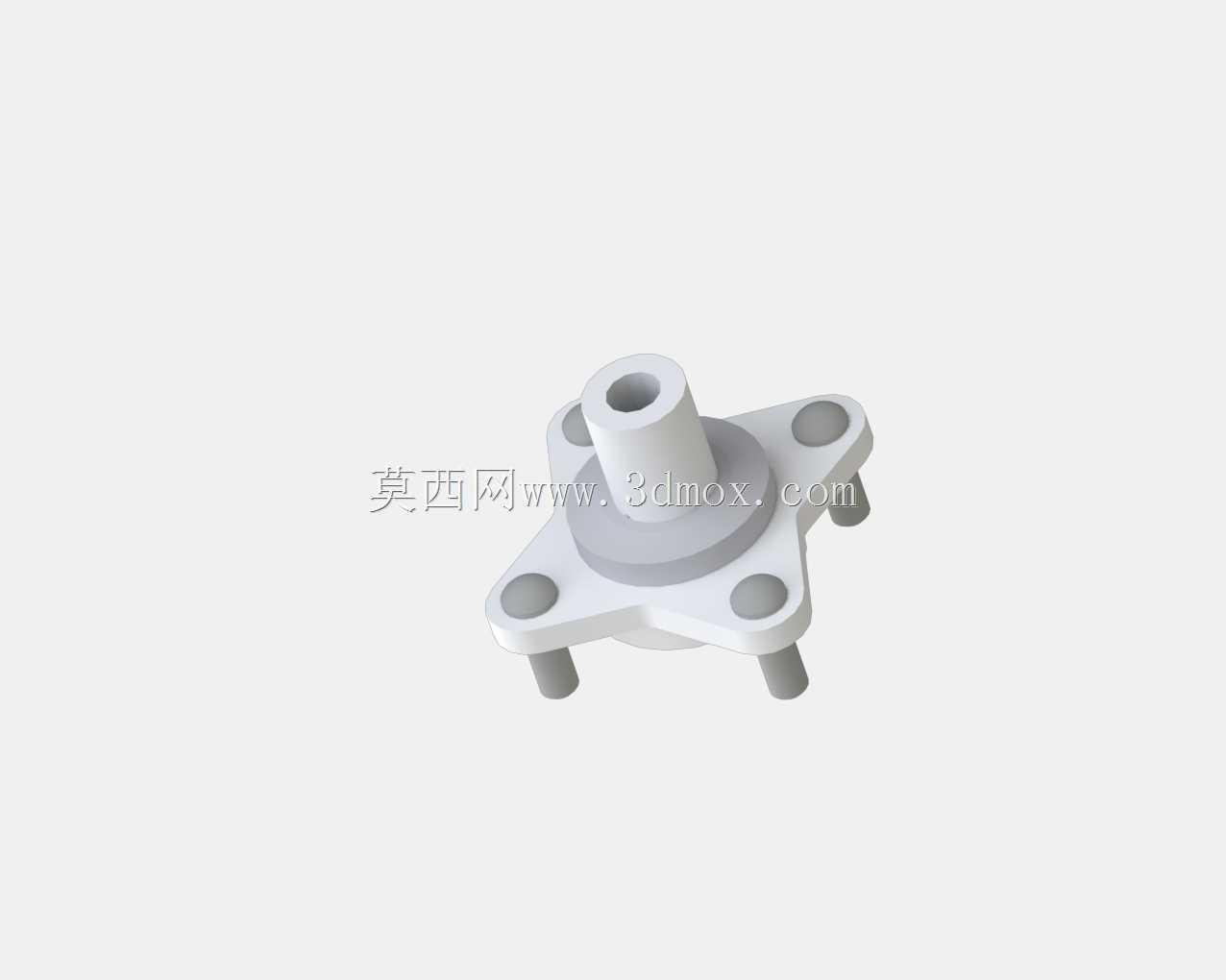

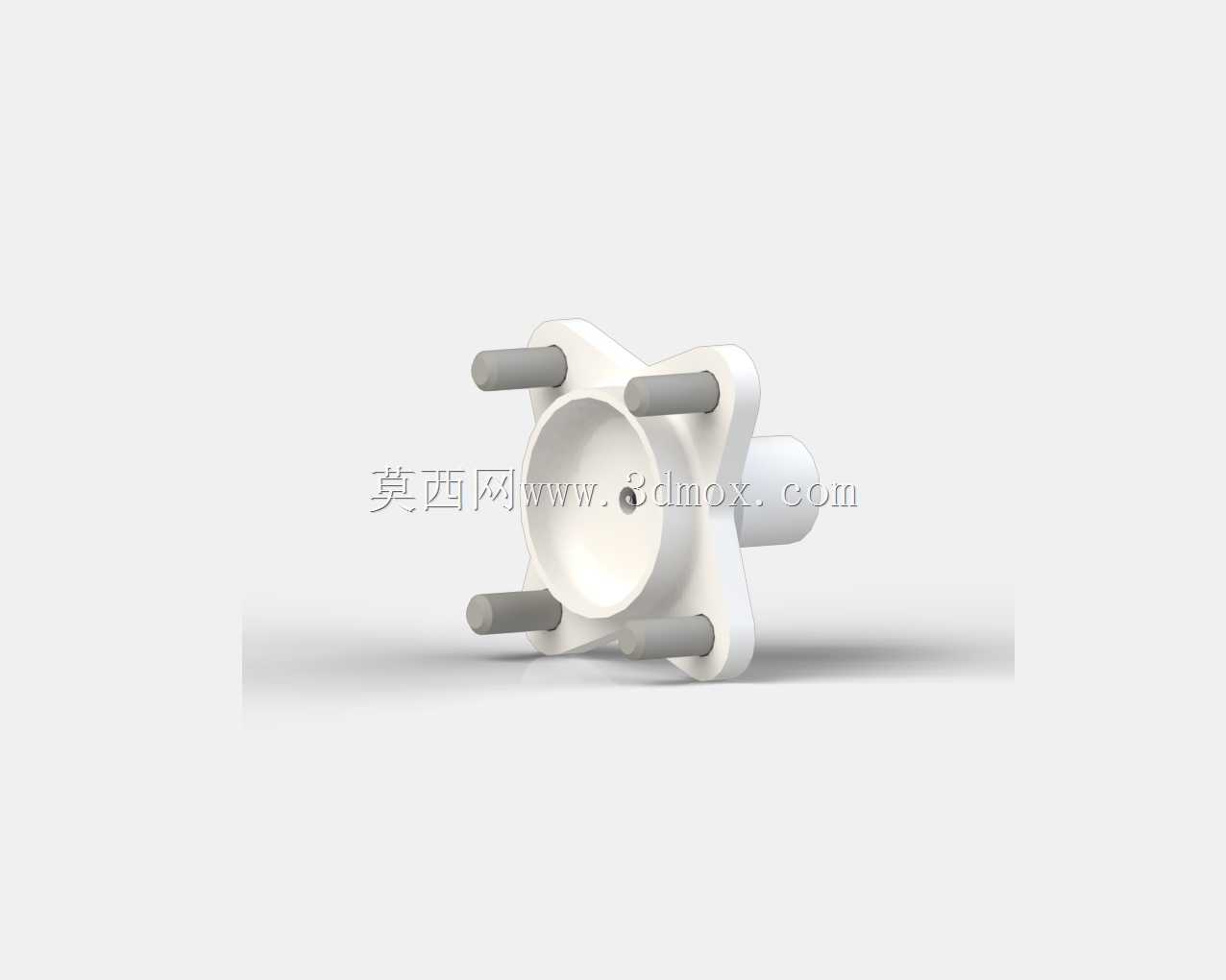

该部件为小型休闲卡丁车的轮端核心承载构件，主要应用于场地游乐卡丁车、青少年训练用小型卡丁车的前轮轮组安装位，承担轮轴定位、轮毂连接、转向力传递的多重作用，是卡丁车底盘行走系统中连接转向节与轮毂轮辋的关键受力件。在实际场地运营场景中，这类部件需要持续承受过弯时的侧向载荷、颠簸路面的垂向冲击以及加减速过程中的纵向扭矩，因此结构设计上优先保障安装刚性与载荷传递路径的合理性，避免应力集中导致的部件开裂或连接松脱。从结构设计逻辑来看，主体采用中心轴套加四角安装法兰的布局，中心凸起的轴套用于穿装轮轴，内孔预留轴承安装位，可匹配标准深沟球轴承的安装尺寸，保障轮组转动的同轴度，降低转动过程中的径向跳动；四角延伸的法兰支耳上设置沉头安装孔，用于通过螺栓与轮毂轮辐完成固定，沉孔设计可让螺栓头完全沉入支耳平面内，避免螺栓突出与轮辋、刹车组件发生运动干涉，同时四个安装点的对称布局可让轮端受力均匀分散到各个支耳上，避免单点受力过大出现断裂。支耳下方延伸出的四个定位柱，用于与转向节上的对应定位孔配合，安装时可快速完成部件的对位，减少装配过程中的调整工作量，同时定位柱可承担部分剪切力，降低连接螺栓的横向载荷，提升连接结构的抗冲击能力。从安装边界来看，中心轴套的外径尺寸匹配常规小型卡丁车的轮辋中心孔尺寸，法兰支耳的外轮廓直径控制在轮辋安装面的有效接触范围内，不会超出轮辋边缘影响轮胎装配；整体轴向高度经过适配，安装后轴套端面与轮轴锁紧螺母的预留间隙符合装配要求，不会出现螺母锁止不到位或是轴套过长顶死轴承的问题。部件各转角位置均设置了过渡圆角，避免直角位置在交变载荷下出现应力集中，表面无多余的凸起结构，可减少场地行驶中泥沙、灰尘的附着堆积，降低后期维护清理的工作量。这类轮端连接部件的结构设计，需要兼顾安装便捷性、载荷承载能力与运动干涉规避，在满足强度要求的前提下尽可能简化结构，减少不必要的材料冗余，适配小型卡丁车轻量化、低成本的生产需求，同时保障高频次运营场景下的结构可靠性，降低场地运营过程中的部件更换频率。
