手动液压式坡道装载作业设备结构模型

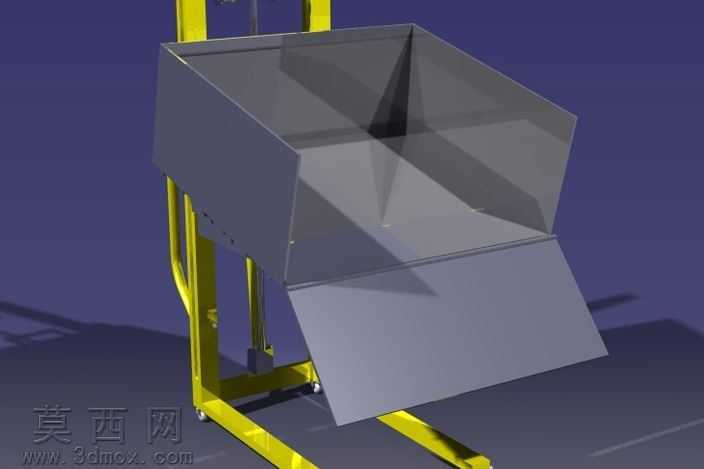

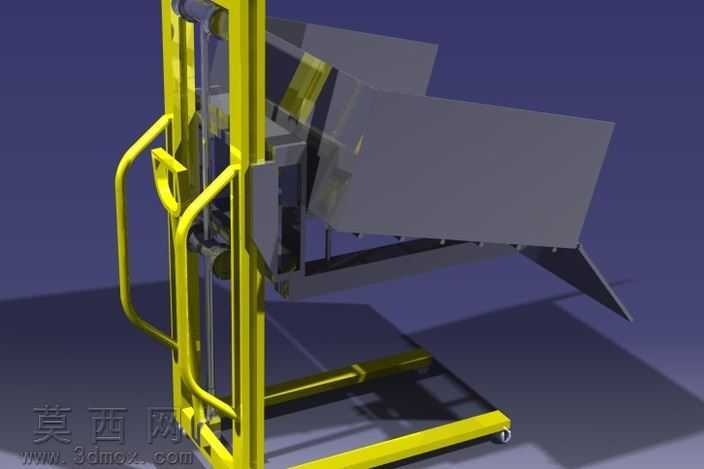

本模型为手动液压驱动的坡道装载作业设备三维建模成果，建模过程中严格遵循手动装卸设备的实际工程比例，对各功能部件进行了精细化的结构还原。模型整体采用模块化建模思路，将设备拆分为立式液压升降门架、手动操作扶手、底部行走轮组、铲装承载料斗、倾斜支撑框架五大核心模块，各模块间的装配关系完全匹配实际设备的连接逻辑，可清晰展示部件间的运动配合关系。材质渲染阶段，针对手动操作的金属扶手、升降门架采用亮黄色金属漆面材质，还原工业装卸设备的安全警示配色，金属表面添加细微的磨砂质感与使用磨损痕迹，提升模型真实感；铲装料斗采用深灰色耐磨钢材材质，模拟铲斗接触物料产生的轻微划痕与哑光金属质感；底部脚轮采用黑色橡胶与金属轮毂结合的材质，还原行走部件的材质特性；背景采用渐变深蓝色渲染背景，搭配柔和的环境光与定向补光，突出设备的结构轮廓与材质层次，避免多余元素干扰结构展示。结构设计上，该设备适配小空间坡道场景的轻量装载需求，立式门架内置液压升降结构，可通过手动操作扶手旁的液压控制部件实现铲斗的升降调节，铲斗与门架间设置倾斜铰接结构，可实现铲斗的俯仰动作完成物料倾倒；底部框架采用加厚方管焊接结构，前端设置支撑脚轮、后端设置转向万向轮，兼顾设备移动灵活性与作业时的结构稳定性；操作扶手采用符合人体工程学的弯曲造型，设置多道弯折结构方便操作人员施力，扶手与门架的连接部位做了加强筋结构设计，避免长期受力出现结构变形。建模过程中对液压油缸的活塞杆、铰接销轴、轮组轴承等细小零部件都做了等比例还原，未省略关键传动与连接结构，可用于手动装卸设备的结构教学、方案展示以及轻量化装载设备的设计参考，完整呈现了小型坡道装载设备从功能布局到细节结构的全要素设计逻辑。
