曲柄开槽运动机构三维结构设计

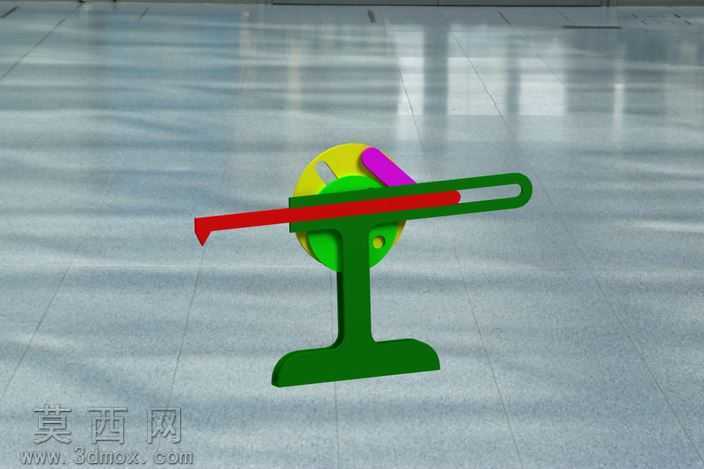

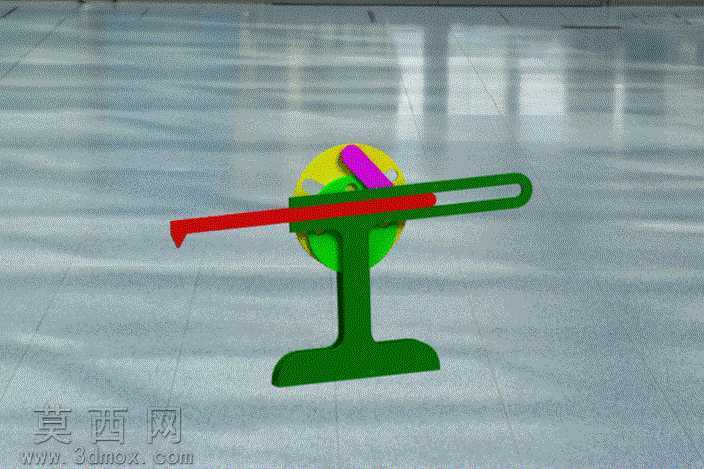

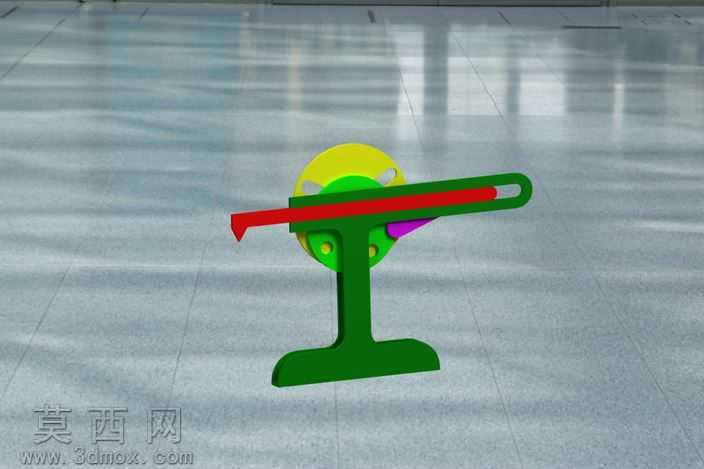

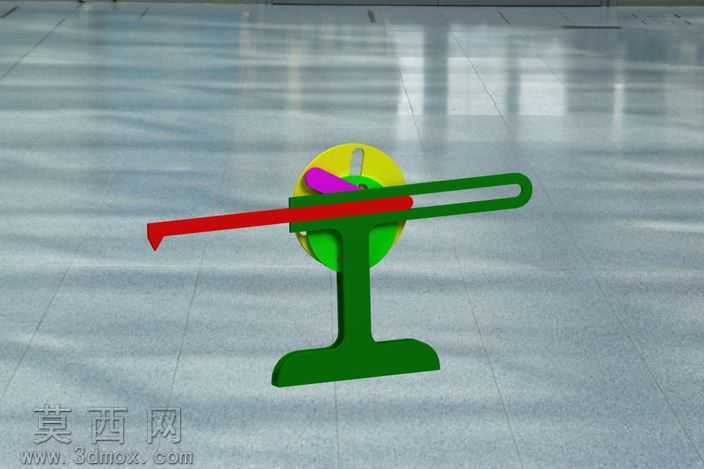

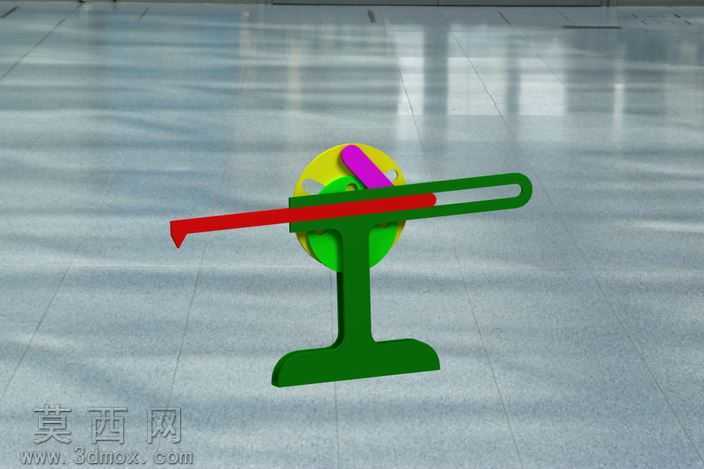

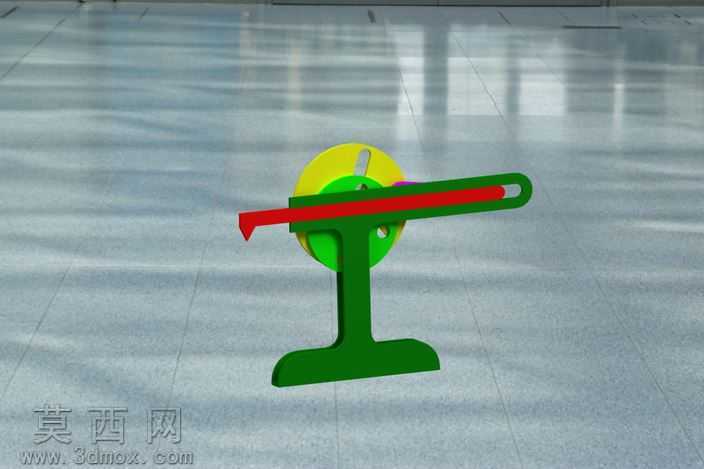

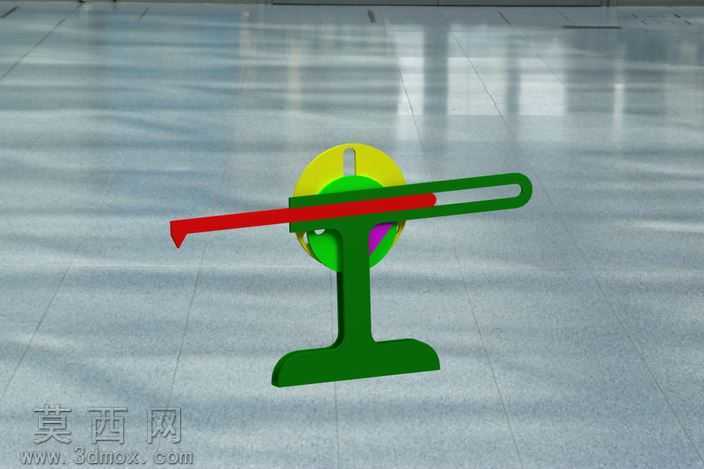

本作品为曲柄开槽运动机构的三维建模设计成果，建模阶段依托参数化三维设计环境完成全零件的精准构建，首先对机构的核心组成构件进行拆分建模：包含带驱动销轴的曲柄转盘、带长槽的滑动导杆、立式支撑基座、端部开槽执行端头等独立零件，每个零件的尺寸参数均参照曲柄滑块类机构的经典传动比例设定，确保运动过程无干涉卡滞。建模过程中对配合面做了公差预留处理，曲柄与导杆槽的配合面、导杆与基座的导向配合面均设置了合理的间隙参数，还原真实机械装配的工况要求。材质与渲染环节针对不同构件做了差异化材质分配：支撑基座采用哑光深绿色喷塑金属材质，还原工业铸件的表面质感；曲柄转盘采用亮黄色工程塑料材质，突出驱动构件的视觉辨识度；滑动导杆采用正红色哑光金属材质，清晰展示运动执行件的位移轨迹；驱动销轴采用亮紫色抛光金属材质，区分铰接转动副的位置。渲染场景采用室内工业展厅的柔光环境，添加柔和的地面反射效果，让各构件的色彩区分清晰，结构层次分明，能够直观呈现机构的整体装配关系。结构设计上，该机构通过曲柄的连续圆周转动，带动导杆沿基座的导向方向做往复直线运动，导杆端部的开槽执行端头可随往复运动完成周期性开槽作业动作，长槽结构将曲柄的圆周运动转化为导杆的直线往复运动，是典型的曲柄导杆类运动转换机构。设计过程中重点验证了机构的运动行程与传动角，通过DMU运动学仿真模拟了完整运动周期内各构件的位置变化，确认曲柄转动全周期内导杆运动平稳无死点，铰接处的转动副、导向处的移动副均无运动干涉，各构件的受力方向符合机械传动的力学要求，整体结构简洁紧凑，传动路径清晰，可作为机械原理教学演示、开槽类设备传动结构设计的参考模型，帮助设计者直观理解曲柄导杆机构的运动转换逻辑，也可用于同类传动机构的方案验证与结构优化参考。
