矩形挂锁与配套钥匙三维结构设计

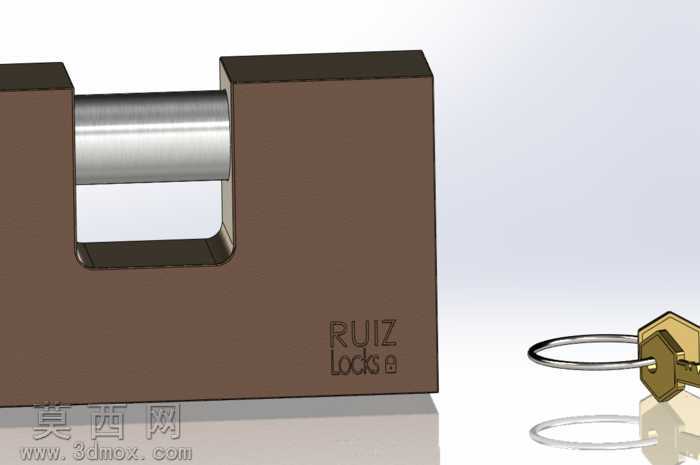

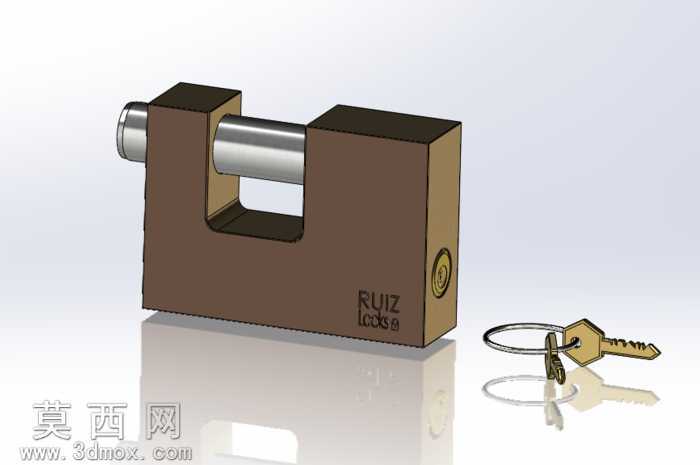

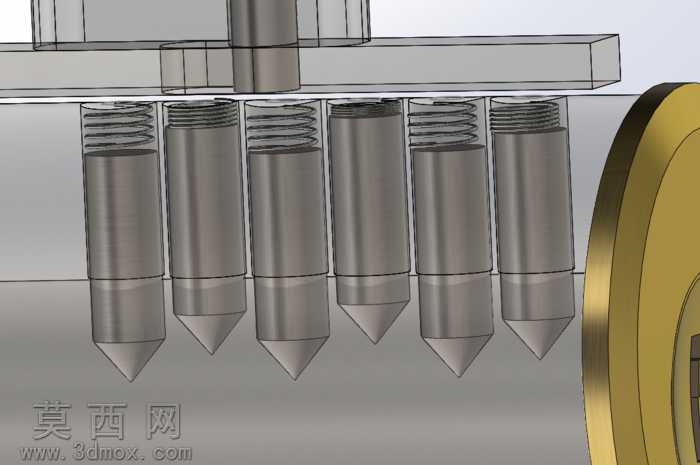

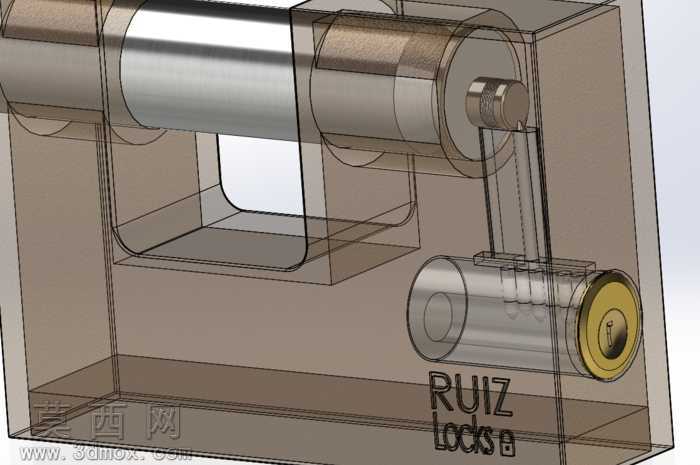

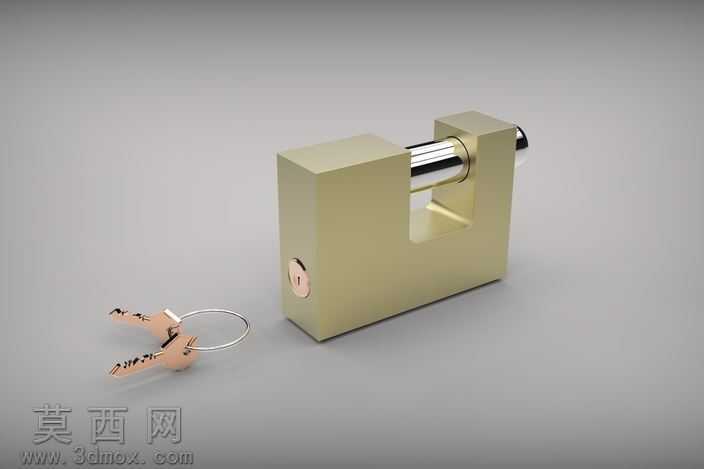

本作品为矩形横开式挂锁及配套钥匙的三维设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先以锁体的矩形基座为基准特征，绘制主体轮廓草图后通过拉伸指令生成锁身的基础实体，针对锁身的U型开槽结构，采用切除拉伸指令精准加工出锁梁的容纳腔室，保证开槽的尺寸公差与锁梁直径形成合理的间隙配合，既满足锁梁的滑动伸缩需求，又避免间隙过大导致锁具晃动松脱。锁梁部分采用圆柱特征建模，分别绘制固定端与活动端的圆柱实体，对固定端与锁身的连接位置做限位结构设计，防止锁梁在开锁状态下完全脱离锁体；活动端则预留与锁芯卡合的卡槽结构，通过圆周阵列与拉伸切除结合的方式加工卡槽的卡位轮廓，保证锁止状态下卡接结构的咬合强度。锁芯部分还原了弹子锁的核心结构，在锁身侧面绘制锁芯的圆形安装孔，通过旋转指令生成锁芯主体，再依次加工钥匙插孔、弹子安装孔、弹簧容纳槽等细节结构，配套的弹子与弹簧零件单独建模后完成虚拟装配，还原锁芯转动解锁的运动逻辑。钥匙部分以扁平状钥匙坯为基础，通过扫描指令生成钥匙的弧形轮廓，再根据锁芯弹子的排布位置，通过切除拉伸加工出对应高度的齿形结构，齿形的尺寸参数与锁芯弹子形成精准匹配，保证虚拟装配状态下钥匙可顺利插入锁芯完成解锁动作。材质与渲染阶段，锁身主体采用哑光棕褐色金属漆材质，调整材质的粗糙度参数模拟铸钢锁体的磨砂质感，锁梁部分赋予高反光镀铬金属材质，添加环境反射贴图还原金属表面的镜面光泽，钥匙部分采用黄铜金属材质，调整材质的色泽与轻微做旧效果，还原铜质钥匙的使用质感；场景搭建采用纯白色反光地面，添加柔和的环境天光与辅助补光，调整阴影参数让锁具与钥匙的投影自然柔和，通过多角度渲染输出展示锁具的整体外观、锁梁伸缩状态、钥匙与锁芯的配合细节。设计过程中重点考量锁具的结构合理性，对锁身的边角位置做圆角处理，避免尖锐棱角带来的使用安全隐患，锁身表面预留品牌标识的雕刻区域，通过包覆指令完成标识的浮雕效果处理，整体模型的装配关系完整，可用于锁具结构演示、五金产品展示、机械原理教学等场景，所有特征均保留参数化建模历史，可根据实际生产需求调整锁体尺寸、锁梁直径、齿形参数等关键尺寸，适配不同规格的挂锁设计需求。
