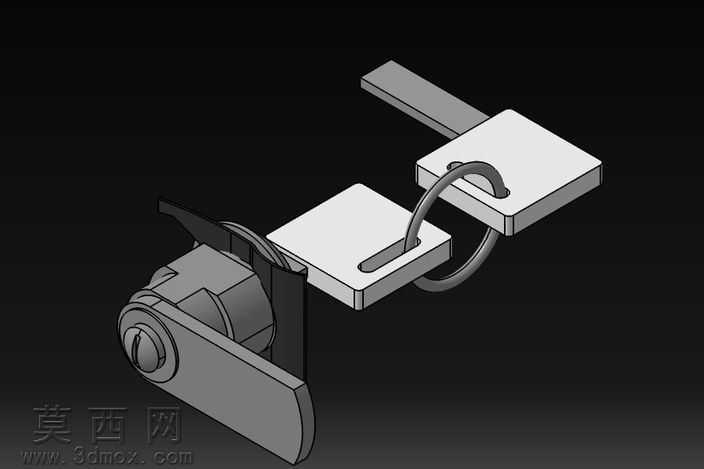

插片式转舌锁与配套钥匙结构设计

本作品为插片式转舌锁与配套钥匙的三维建模设计，建模过程中严格遵循民用门窗五金锁具的通用尺寸规范，对锁体、锁舌、锁芯、连接环、钥匙片等所有零部件进行1:1等比例还原，确保各部件装配间隙控制在合理公差范围内，可直接用于结构验证与生产参考。建模阶段优先采用参数化特征建模方式，对锁芯的弹子槽、钥匙的对位缺口、锁舌的转动限位结构、锁体的安装卡位等关键结构进行单独特征绘制，方便后续根据不同安装场景调整尺寸参数。材质渲染阶段针对不同部件的实际使用材质进行区分设置：锁体与锁舌采用锌合金哑光金属材质，添加细微的磨砂纹理与金属氧化质感，还原压铸五金件的真实表面效果；钥匙片采用不锈钢亮面材质，设置轻微的反光粗糙度，模拟冲压钥匙的表面质感；连接钥匙的金属环采用弹簧钢材质，添加弯曲形变的自然弧度与金属拉丝纹理，还原钥匙环的弹性结构特征。结构设计上完整还原转舌锁的工作逻辑：钥匙插入锁芯后对位缺口与锁芯弹子契合，转动钥匙即可带动锁舌旋转90度完成开锁与闭锁动作，模型中保留了锁舌的转动限位结构，避免转动超出行程，同时对锁体的安装卡扣结构进行细化，可直接适配常规厚度的柜门、抽屉门板安装需求。设计过程中充分考虑民用锁具的使用便利性与结构可靠性，对钥匙插拔的导向斜面、锁舌转动的顺滑过渡面都做了圆角处理，避免尖锐棱角导致的使用划伤与卡顿问题，整体模型装配关系完整，无结构干涉，可直接用于装配动画制作、3D打印样件验证、锁具产品改良设计等场景，能够为门窗五金锁具的设计研发提供直观的三维结构参考。
