剪式手摇千斤顶结构三维设计作品

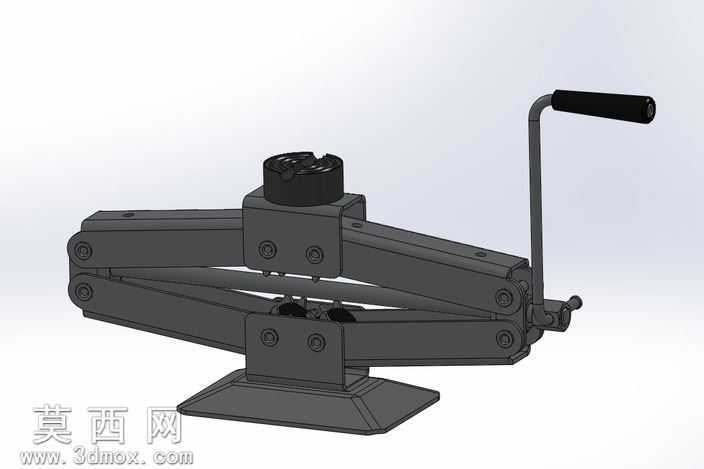

本作品为剪式手摇千斤顶的三维结构设计，建模过程中严格遵循机械设计的尺寸规范与传动逻辑，对剪式升降机构、手摇驱动组件、顶部承载座、底部支撑底座四大核心模块进行了精细化的参数化建模。建模阶段首先完成核心传动螺杆的参数绘制，精准还原梯形传动螺纹的牙型、导程与配合公差，确保螺杆与两侧剪臂铰接螺母的传动匹配度；随后依次构建上下层交叉剪臂结构，对剪臂的铰接孔位、加强筋结构、折弯角度进行1:1比例还原，每处铰接位置的销轴与孔位均设置合理的装配间隙，模拟真实机械结构的活动自由度。材质渲染阶段，对主体金属结构件赋予哑光黑色喷塑钢材材质，调整材质的粗糙度、金属度参数还原工业五金的表面质感，手摇握把部分赋予黑色防滑橡胶材质，通过调整材质的漫反射与凹凸贴图，还原橡胶握把的防滑纹理细节，底部支撑底座赋予略带磨损质感的铸钢材质，增强模型的真实工业感。结构设计上采用经典的剪式连杆升降原理，通过手摇柄驱动横向螺杆转动，带动两侧铰接螺母相向或反向移动，从而驱动交叉剪臂完成升降动作，顶部承载座设置防滑齿结构，确保顶升作业时与被支撑物件的贴合稳定性，底部支撑底座采用大面接触的梯形结构，增大支撑面积降低接地压强，避免作业时出现下陷或侧倾风险。整体建模过程中对所有活动部件的运动干涉进行了模拟校验，确保手摇驱动时剪臂开合、螺杆转动、承载台升降的全行程无结构卡滞，各铰接点的转动范围符合实际使用需求，完整还原了剪式千斤顶便携、结构紧凑、顶升稳定的产品特性，可用于机械结构教学、产品展示、虚拟装配实训等场景。
