两端并紧可变形压缩弹簧三维设计作品

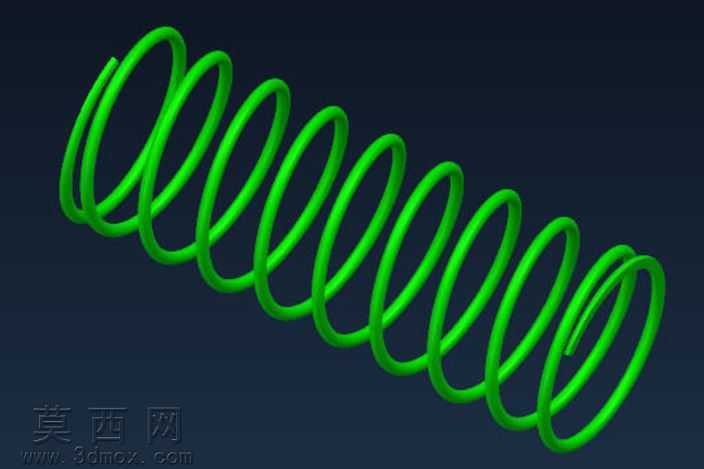

本作品为压缩弹簧的三维参数化设计成果，建模过程依托NX三维软件完成，整体结构严格遵循常规压缩弹簧的工程设计规范，重点还原了弹簧两端的关闭并紧结构，同时保留了弹簧主体的可变形特性，能够直观呈现压缩弹簧在受力状态下的形变过程。建模初期首先确定弹簧的基础设计参数，包括弹簧中径、钢丝线径、有效圈数、两端并紧圈数、自由高度等核心尺寸，通过螺旋线命令生成弹簧主体的中心引导路径，引导路径的螺距参数做分段设置，两端并紧段的螺距与钢丝线径保持一致，实现端部圈与圈之间紧密贴合无间隙的效果，中间有效工作段的螺距均匀一致，保证弹簧受力时的弹力输出线性稳定。完成引导路径创建后，以螺旋线端点为基准绘制钢丝截面的圆形草图，通过扫掠命令将圆形截面沿螺旋引导路径生成连续的弹簧实体，建模过程中对两端并紧圈的收尾位置做平滑过渡处理，避免出现尖锐棱角或实体错位的问题，保证弹簧整体轮廓流畅自然。材质设置上选用弹簧钢常用的亮面金属质感，赋予模型鲜亮的绿色外观材质，同时添加适当的环境反射效果，让弹簧的金属质感更具真实感，渲染阶段采用深色渐变背景突出弹簧主体轮廓，通过多角度光源照射凸显螺旋曲面的光影层次，清晰展现每一圈簧丝的空间形态与结构关系。本模型保留了可变形的参数特性，在装配环境中可以通过调整约束参数模拟弹簧被压缩时的长度变化、圈距变化效果，能够直观演示压缩弹簧的工作原理，不过需要注意的是，当模型被导出为通用中间格式用于其他三维软件时，会丢失原有的参数化变形属性与建模历史特征，仅保留静态的实体几何结构。该弹簧模型可用于机械结构的虚拟装配验证、缓冲机构的运动仿真演示、机械原理教学演示等场景，结构设计符合通用机械零件的设计标准，两端并紧的结构能够保证弹簧工作时端面受力均匀，避免出现偏载歪斜的问题，有效圈的均匀排布保证了弹簧刚度的稳定性，能够满足常规缓冲、复位、储能等工况下的设计参考需求。
