金属弹性快装锁销结构设计

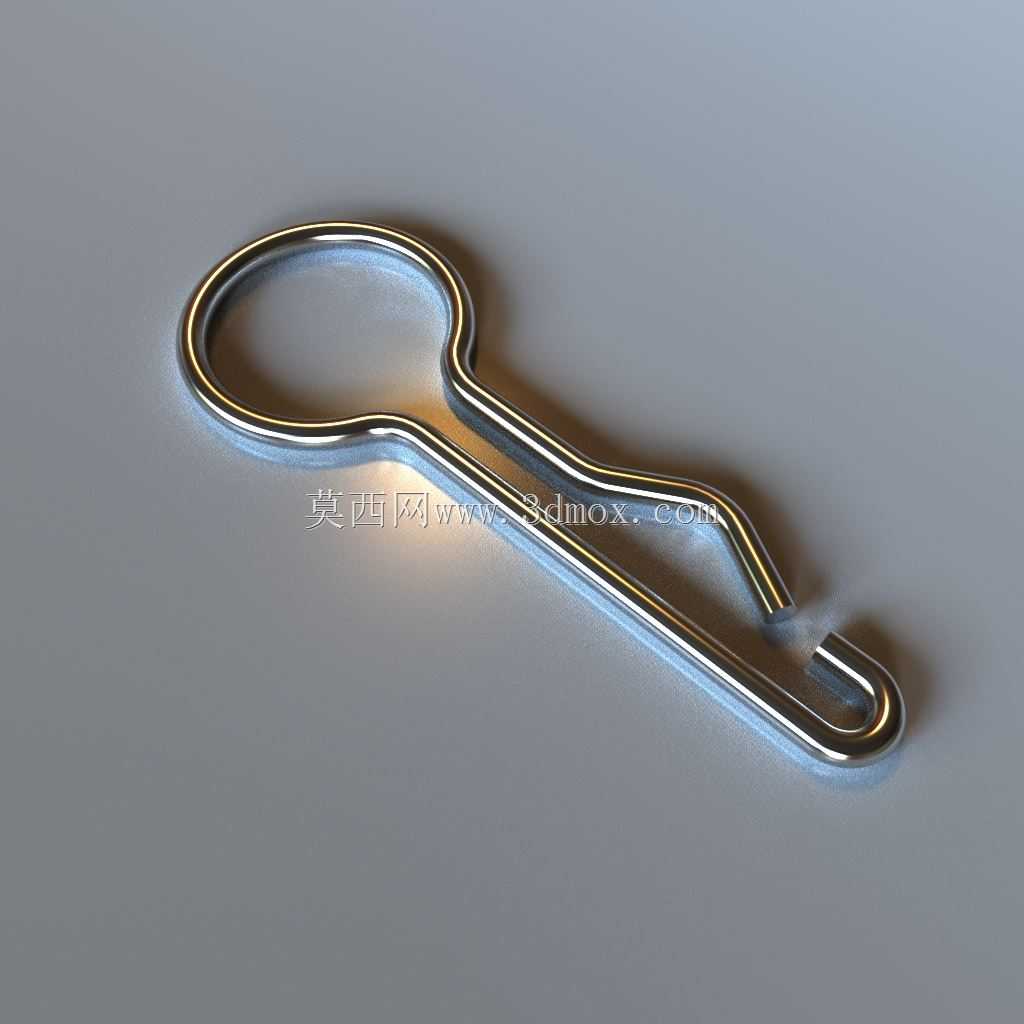

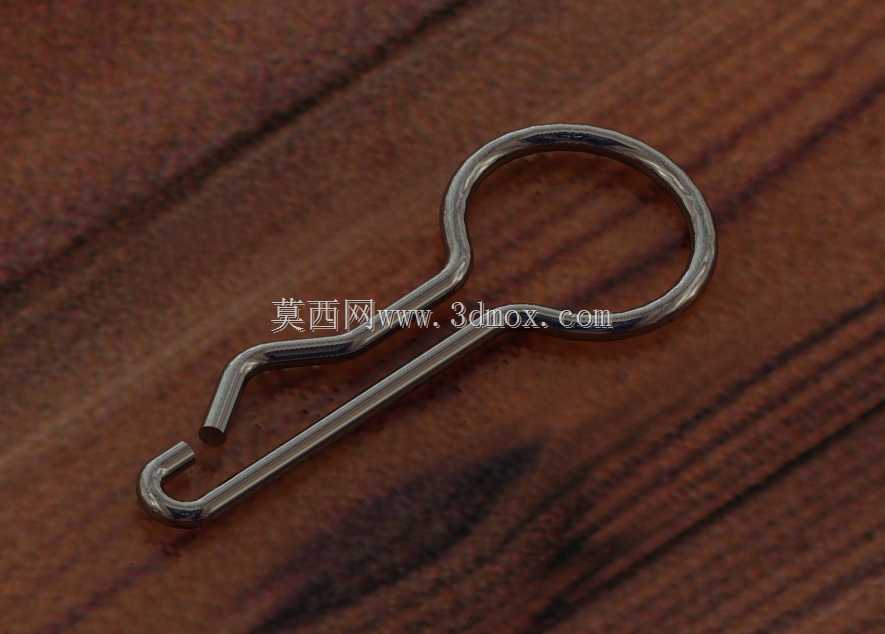

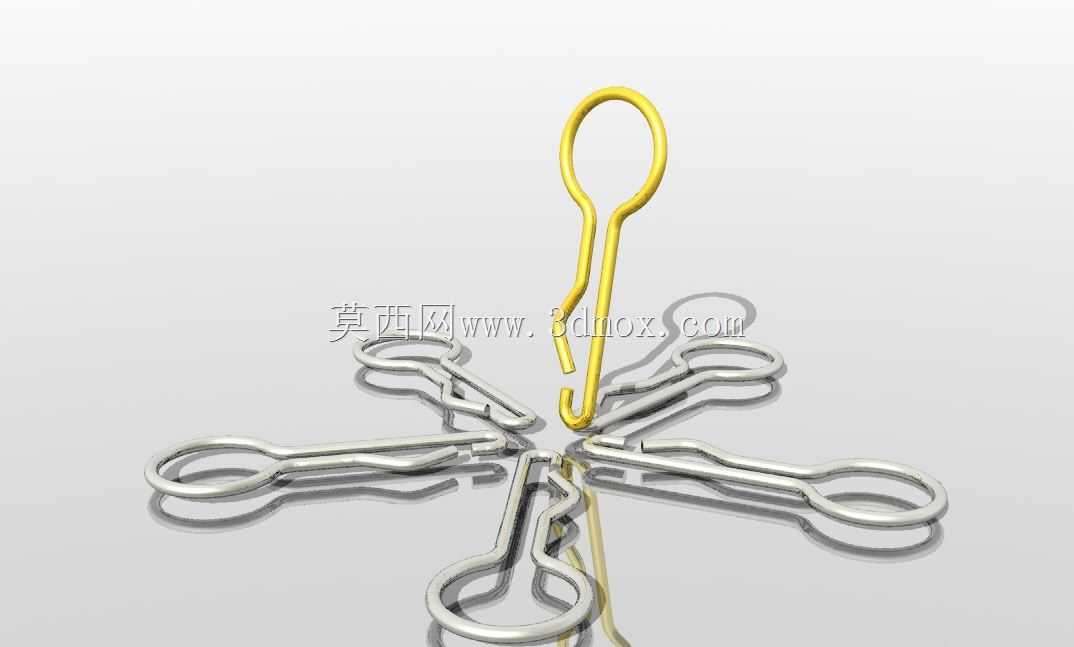

这类弹性金属锁销常被用在需要频繁拆装的轻载连接场景里，比如户外露营装备的杆件拼接、小型仓储笼的网片固定、民用五金制品的快拆结构、简易工装的临时定位环节，替代传统需要螺纹旋合或者卡簧配合的销轴，拆装全程不需要额外工具，徒手就能完成操作，能大幅降低现场拆装的耗时。从结构设计逻辑来看，整体采用单根弹性金属线材弯折成型，没有额外的拼接焊点或者装配零件，靠线材自身的弹性形变实现锁止功能，头部的环形圈一方面是作为施力部位，方便使用者手指勾拽拉动销体，另一方面也能避免销体完全穿入安装孔后出现脱落遗失的问题。销身的弯折卡口是核心功能结构，当销体穿入对应的安装通孔后，卡口位置会在金属自身弹力作用下卡抵在安装件的侧壁，限制销体的轴向窜动，不会因为设备运行过程中的小幅振动就出现松脱，需要拆卸时只需要稍用力按压销身的弹性段，让卡口脱离安装壁的限位，就能直接将销体抽出。设计这类锁销的时候，首先要确认适配的安装孔直径，销身的线材直径要比安装孔小0.2到0.5毫米，保证插拔过程顺畅不会出现卡滞，同时销身的直段长度要比被连接的两个零件总厚度长出3到5毫米，给卡口的锁止预留足够的卡接余量。头部环形圈的内径一般控制在15到20毫米，刚好能容纳成年人的手指伸入施力，环形圈和销身直段的过渡位置做圆弧过渡，避免弯折处出现应力集中，反复弯折后出现断裂问题。卡口的弯折角度控制在15到20度之间，角度过小会导致锁止力不足，受振动容易松脱，角度过大则会导致拆卸时需要的按压力度过大，操作手感偏硬，同时卡口末端做圆弧收边，不会刮伤安装件的表面涂层。安装的时候只需要将销身对准两个对齐的安装孔直接推入，直到卡口位置完全穿过安装孔，在弹力作用下卡口自动卡接在安装件外侧就完成装配，不需要额外的紧固件配合，整体结构重量轻，耐腐蚀性能好，适合在户外或者潮湿环境下使用，不会像普通钢制销轴那样容易生锈卡死。在实际选型适配的时候，要注意这类锁销仅适用于轻载定位场景，不能用于承受大载荷的传动连接或者承重连接，避免载荷超过线材的屈服强度导致销体变形失效，同时线材的材质一般选用弹簧钢或者304不锈钢，保证长期使用下的弹性保持能力，避免反复拆装后出现弹性衰减导致锁止失效。
